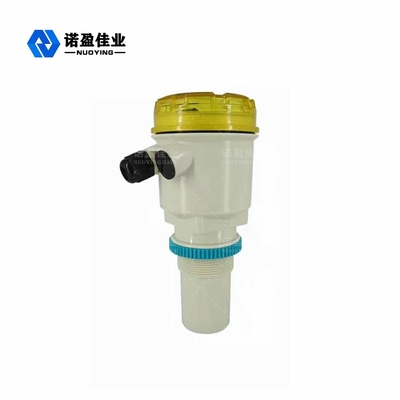

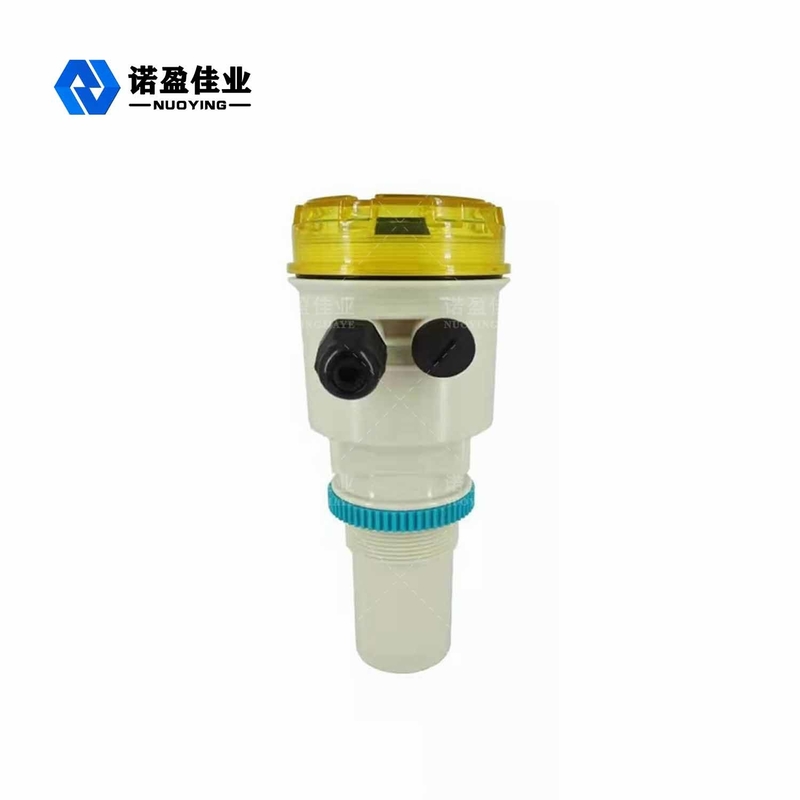

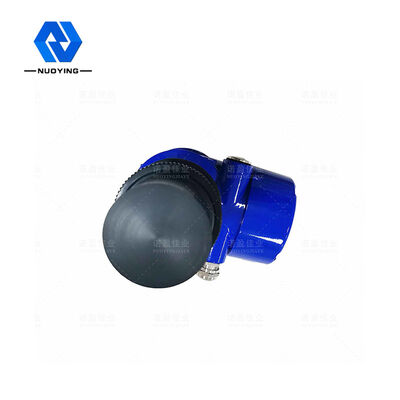

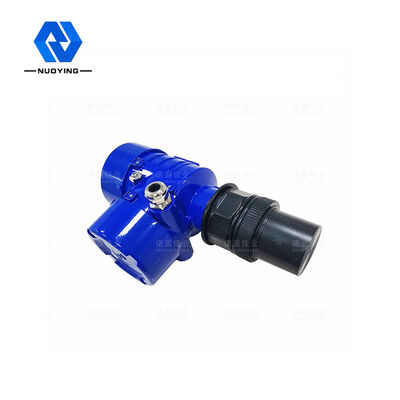

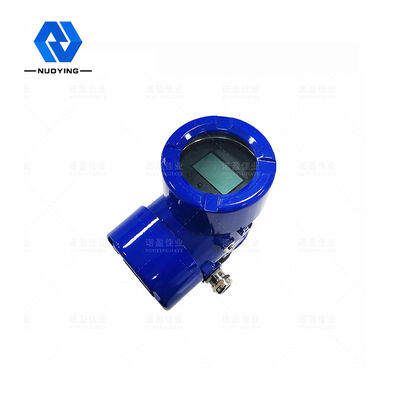

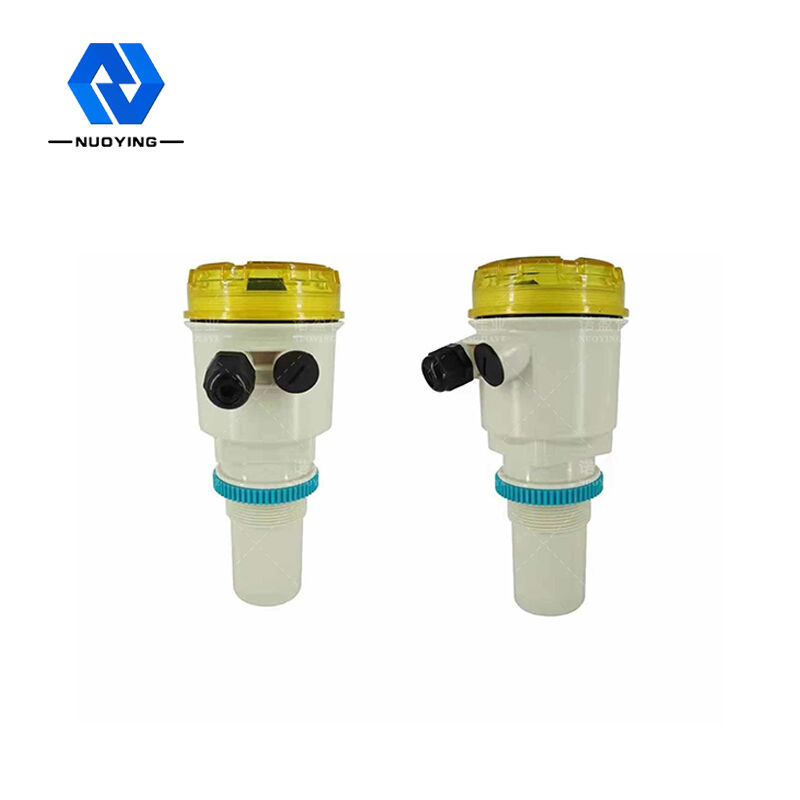

10 датчик уровня цистерны с водой степени 100КХз ультразвуковой ПП ПТФЭ зонд

10 датчик уровня цистерны с водой степени 100КХз ультразвуковой ПП ПТФЭ зонд

Наименование марки:	Nuoying JIAYE
Номер модели:	NYCSUL-503
МОК:	1
цена:	$100 to $1300
Условия оплаты:	T/T
Способность к поставкам:	бесконечный

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Explosion proof certificate

Типичное применение:

Измерение уровня жидкости

Частотный диапазон:

40 кГц, 100 кГц

Тип зонда:

Интегрированный

Материал зонда:

ПП/ПВХ/ПТФЭ/304 (опционально)

Угол измерения:

10°

Источник питания:

24 В постоянного тока 、 220VAC

Температура процесса:

-20~+70℃

Давление процесса:

Нормальное давление

Упаковывая детали:

30cm×25cm×20cm

Поставка способности:

бесконечный

Выделить:

Ультразвуковой датчик уровня воды в резервуаре 100 кГц

ультразвуковой датчик уровня воды в резервуаре из ПТФЭ

ультразвуковой датчик уровня воды из ПТФЭ

Описание продукта

Измерение уровня Ультразвукового уровня Передатчик Интеллектуализация ПВХ материал Неконтактное измерение

Ультразвуковой уровень передатчика

Ультразвуковой уровниметр - это цифровой уровниметр, управляемый микропроцессором. При измерении ультразвукового импульса от датчика (передатчика),звуковая волна, отражаемая поверхностью жидкости, принимается тем же датчиком, через пьезоэлектрический кристалл, преобразованный в электрические сигналы,и время между передачей и приемом звуковой волны для расчета расстояния от датчика до поверхности измеряемой жидкостиИз-за использования бесконтактного измерения измеряемая среда практически неограничена, может широко использоваться в различных жидких и твердых материалах для измерения высоты.

Расстояние [m] = время × скорость звука /2 [m]

Формула компенсации температуры скорости звука: скорость окружающего звука = 331,5 + 0,6 × температура

Ультразвуковой уровень передатчикаТехнический параметр

Типичное применение	Измерение уровня жидкости
Диапазон частот	40 кГц,100 кГц
Тип зонды	Интегрированный
Материалы зондирования	PP/PVC/PTFE/304 (необязательно))
Диапазон измерений	0～20 метров
Точность измерений	<0.25% ((Расстояние<20 м)
Угол измерения	10°
Электрическое питание	24VDC,220VAC
Температура процесса	- 20～+70°C
Давление процесса	Нормальное давление
Соединение процесса	Установка нитей, фланцев, брекетов (необязательно)
Выходный сигнал	4...20 мА/ХАРТ/РС485...
Режим отображения	Уровень жидкости, расстояние (высота пустоты)
Настройка выхода	Установка верхнего и нижнего пределов
Дисплей	LC D
Материал раковины	Полипропилен/Алюминий
Класс защиты	IP65,IP67
Взрывозащищенный класс	ЭксиаⅡCT6 Ga

Ультразвуковой уровень передатчикаПринцип измерения

The working principle of ultrasonic level meter is that the ultrasonic transducer (probe) sends out high frequency pulse sound wave when it meets the measured object level (material) surface is reflected and converted back to reflect echo is received by the transducer into an electrical signalВремя распространения звуковых волн пропорционально расстоянию от поверхности объекта.Отношение между расстоянием передачи звука S и скоростью звука C и временем передачи звука T может быть выражено формулой :S=C×T/2.

Поскольку передаваемый ультразвуковой импульс имеет определенную ширину, отраженная волна перекрывается с передаваемой волной в небольшой области вблизи преобразователя,так что значение расстояния не может быть признано и измереноЭта область называется слепой точкой измерения.

Часть зонда излучает ультразвуковую волну, ультразвуковая волна встречается с разницей плотности воздуха больше, чем среда будет отражаться, отражаемая волна принимается частью зонда,расстояние до поверхности жидкости (объекта) и ультразвуковое время пропорциональны:

※ примечание: продукт может быть настроен в соответствии с конкретными требованиями пользователей!
