Подробная информация о продукте:
|
| Номинальный диаметр: | 15~800mm | Ряд расхода потока: | 0.5-10m/s |
|---|---|---|---|
| Точность: | ±0.5%R, ±1%R (под DN200) | Выход сигнала: | 4-20mA, |
| Окружающая влажность: | 5%~95% | Ранг защиты: | IP65, его можно подгонять до IP67 |
| Высокий свет: | Электромагнитный датчик потока 4 МПа,электромагнитный датчик потока 15 мм,магнитный индикатор потока 800 мм |
||

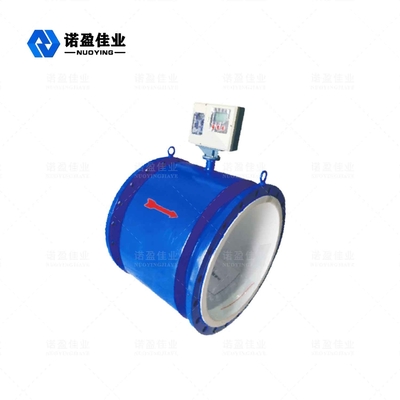

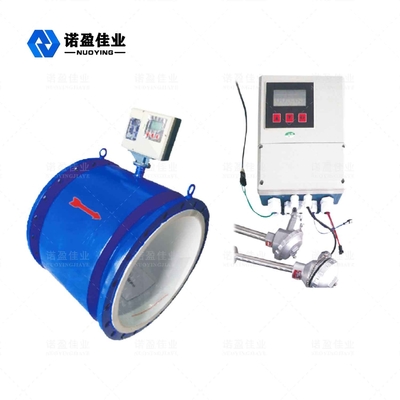

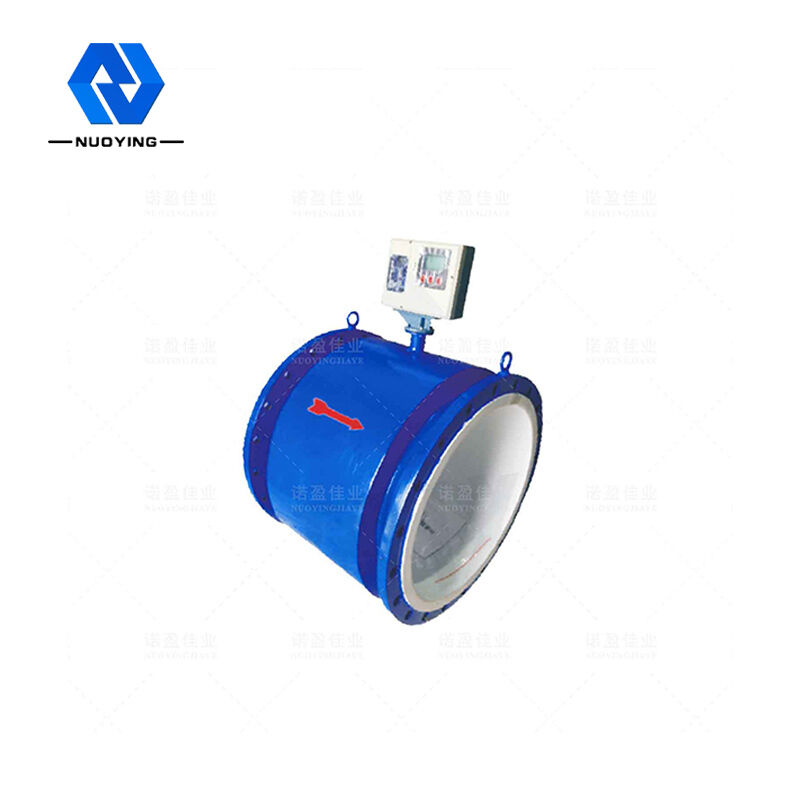

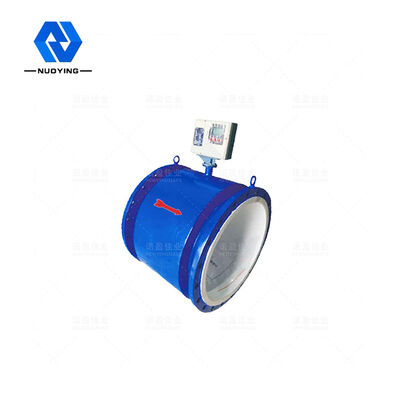

NYLL-CH Электромагнитный тепловой счетчикр
Нью-ЙоркЭлектромагнитный счетчик тепловой энергии серии LL-CH представляет собой измерительный прибор для измерения тепла, выделяемого теплоносителем, загруженным в систему теплопередачи. Он использует высокую точность и высокую надежность электромагнитного расходомера в качестве измерения расхода с использованием высокой точности. , высокая стабильность теплового сопротивления платины для измерения температуры, так что счетчик тепловой энергии имеет очень отличные характеристики измерения. Его можно широко использовать при измерении гражданских жилых районов, офисных зданий, предприятий и учреждений центрального отопления, отопление, кондиционирование воздуха и другое тепло.
NYLL-CH Электромагнитный тепловой счетчикрТехнические Параметры
|
Стандарт Номинальный диаметр Диапазон расхода Точность Средняя проводимость |
ДЖБ/Т 9248-2015/ГБ/Т32224 -2015/КДЖ128 -2007 15~800мм 0,5－10 м/с ±0,5%R, ±1%R (ниже DN200) Теоретическое значение ≥5 мкСм/см, фактическое значение использования ≥30 мкСм/см. |
|||
| Номинальное давление | Стандарт 1,0 МПа | Дополнительно 1,6 МПа | Дополнительно 2,5 МПа | Дополнительно 4,0 МПа |
| Ду15-Ду800 | Ду15-Ду800 | Ду15-Ду600 | Ду15-Ду50 | |
| Температура окружающей среды |
Датчик Интегрированный тип |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Высшая среда температура |
Интегрированный тип | +80℃ | ||
|
Отдельный тип |
Подкладка из неопрена (CR) | +80℃ | ||
| Силиконовый каучук (FVMQ) | -20-+250℃ | |||
|
Тефлон (ПФА) Футеровка из ПТФЭ (F4) Футеровка из полифторэтиленпропилена (F46) |
+80℃或+120℃ | |||
|
Выходной сигнал Размер порта кабеля Напряжение питания Потребляемая мощность Режим связи Материал сигнального электрода и заземляющего электрода Форма электрода Количество электродов Соединительный фланец Соединительный фланец |
4-20 мА;импульс/частота 2 кГц (по умолчанию), SKHz (макс.): М20*1.5 (стандартное нейлоновое водонепроницаемое соединение, дополнительное взрывозащищенное металлическое соединение) 110/220 В переменного тока (100-240 В переменного тока), 50 Гц/60 Гц; 24 В постоянного тока ±10% ≤20 Вт RS-485, поддержка стандарта MODBUS - протокол RTU, протокол HART, GPRS Нержавеющая сталь 316L, Hastelloy C, Hastelloy B, титан, тантал, платина Внутренние вставные электроды, внешние вставные электроды должны быть настроены Стандарт 3-4 электрода (2 измерительных электрода, 1 заземляющий электрод), конфигурация по калибру В соответствии с национальным стандартом GB9119 (можно настроить в соответствии с требованиями пользователя) В соответствии с национальным стандартом GB9119 (можно настроить в соответствии с требованиями пользователя) |
|||
| Материал заземляющего кольца | Нержавеющая сталь, молибденсодержащая нержавеющая сталь | |||
| Ду15-Ду450 | Нержавеющая сталь lCr18Ni9Ti (нормальная аустенитная нержавеющая сталь SUS321) | |||
| Материал корпуса | Стандартная углеродистая сталь, нержавеющая сталь должна быть настроена | |||
| Степень защиты | Отдельный тип IP68, IP65 | |||
| Встроенный тип IP65 | ||||
NYLL-CH Электромагнитный тепловой счетчикр Особенности дизайна
◎Тепловое сопротивление PT1000 используется для измерения температуры, а электромагнитный расходомер для измерения расхода, с высокой точностью измерения, стабильной и надежной и отличной производительностью.
◎ Измерительная труба не имеет резистивных частей, не повреждена давлением, не подвержена влиянию плохого качества воды.
◎ Широкий диапазон измеряемого расхода, скорость потока может быть установлена от 0,5 м/с до 10 м/с.
◎ Большой ЖК-дисплей с подсветкой на китайском языке, четко читается при ярком освещении и без света.
◎ Он имеет функцию одновременного отображения совокупного расхода тепла, совокупного расхода, мгновенного расхода тепла, мгновенного расхода, температуры воды на входе, температуры воды на выходе и других данных.
◎ Для обеспечения точных измерений при различных температурах воды используется метод коррекции тепловой энтальпии со случайным изменением температуры.
◎ С цифровым коммуникационным выходом MODBUS, HART, GPRS, PROFIBUS, удобным для удаленной связи. Функция защиты паролем, вы не можете изменять рабочие параметры без пароля.
