Подробная информация о продукте:
|
Типичное применение: | Жидкости, порошки, твердые частицы, въедливые средства массовой информации | Материал антенны: | Гибкие cable/304/PTFE (опционные) |
---|---|---|---|
Отростчатое соединение: | Винтовой нарез, фланец (опционный), | Рабочая температура: | -40~130℃ |
Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Диапазон изменения частот: | 1,8 ГГц |
Точность: | ±1mm | Электропитание: | 24VDC или 220VAC |

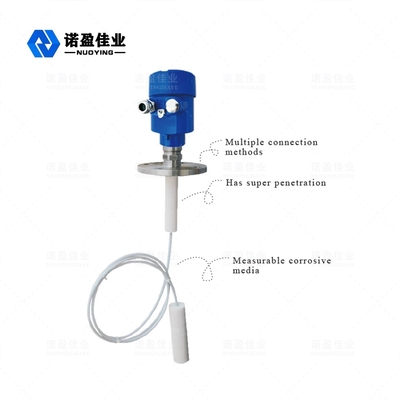

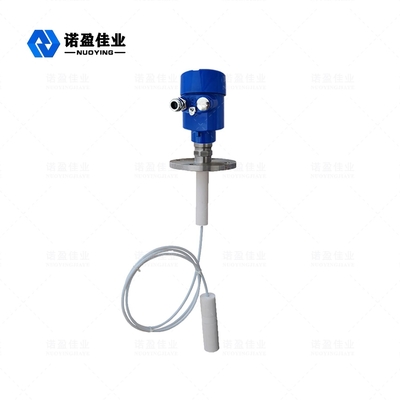

NYRD701 ПТФЭВолноводная волна 1,8 ГГц Радар Уровень метр
Волноводный радарный уровнемер представляет собой измеритель уровня, основанный на принципе отражения во временной области (TDR).Электромагнитный импульс радарного уровнемера распространяется по стальному тросу или зонду со скоростью света.Часть импульса измерителя уровня отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между преобразователем и поверхностью измеряемой среды пропорционально времени распространения импульса в течение этого периода, и рассчитывается высота уровня жидкости.
Радар Уровень метрТехнический параметр
Типичное применение | Жидкости, порошки, твердые частицы, агрессивные среды |
Материал антенны | Гибкий кабель/304/ПТФЭ (дополнительно) |
Диапазон измерения | 30 м |
Точность | ±1 мм |
Источник питания | 24 В пост. тока (двухпроводное, четырехпроводное) |
Средняя температура | -40~+130℃, -40~+250℃ |
Давление | е -0,1~4,0 МПа |
Технологическое соединение | Резьба, фланец (опционально) |
Класс защиты | IP67 |
Взрывозащищенный класс | ExiaⅡCT6 (опционально) |
Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Антенна измерителя уровня волноводного радара с использованием материала PTFE, PTFE (тефлона или PTFE), широко известного как «король пластмасс», состоит из тетрафторэтилена путем полимеризации полимерных соединений, обладает превосходной химической стабильностью, высокой коррозионной стойкостью, уплотнением, смазкой не липкий, электрическая изоляция и хорошая устойчивость к старению, ПТФЭ имеет следующие особенности:
Радар Уровень метрОперационная Принцип
Высокочастотный СВЧ-импульс, излучаемый волноводным радаром, распространяется вдоль компонента обнаружения (стальной трос или стальной стержень), а при встрече с измеряемой средой из-за резкого изменения диэлектрической проницаемости вызывает отражение, а часть энергия импульса отражается обратно.Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию измеряемой среды.
