Подробная информация о продукте:
|
| Измеряя ряд: | 30m | Частота: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Материал: | 304,316L (опционное) | Отростчатое соединение: | Винтовой нарез, фланец (опционный), |
| Ранг защиты: | Аппаратура IP67 дисплея, IP67 | Забор: | образцы отголоска 55/s |
| Интерфейс связи: | Комуникационный протокол ХАРТА | Отростчатое давление: | -0.1-4MPa |

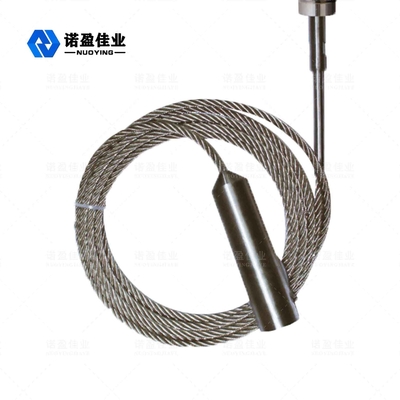

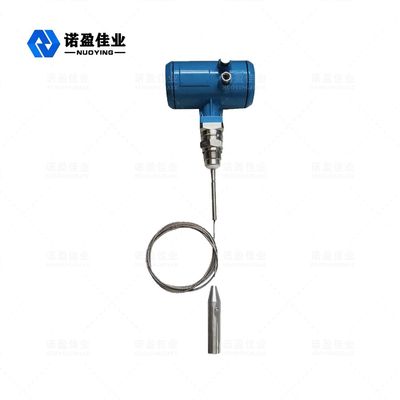

Метр радиолокатора ведомой волны NYRD701 1.8GHz ровный
Метр радиолокатора ведомой волны ровный ровный метр основанный на принципе отражения временного интервала (TDR). Электромагнитный ИМП ульс датчика уровня радиолокатора распространяет вдоль стальных кабеля или зонда на скорости света. Отражены, что формирует отголосок и возвращает часть ИМПа ульс ровного метра к передатчику ИМПа ульс вдоль такого же пути. Расстояние между передатчиком и поверхностью измеренного средства пропорционально к времени распространения ИМПа ульс во время этого периода, и жидкостная ровная высота высчитана.
Параметр ровного метра радиолокатора технический
| Параметры |
Частота: 100MHZ-1.8GHZ Измеряя ряд: - кабель: 0-30m; штанга, коаксиальная: 0-6m Повторимость: ± 3mm Разрешение: 1mm Забор: образцы отголоска 55/s Скорость ответа: 0.2S (в зависимости от фактического использования) Сигнал течения выхода: 4-20mA Точность: <0> |
| Интерфейс связи | Комуникационный протокол ХАРТА |
| Отростчатое соединение |
G1-1/2 Фланец DN50, DN80, DN100, DN150 |
| Отростчатое давление | -1 | 40bar |
| Сила |
Сила: 24VDC (± 10%), напряжение тока пульсации: 1Vpp Расход энергии: максимальное 22.5mA |
| Условия окружающей среды | ℃ температуры -40 | ℃ +80 |
| Расквартировывать ранг защиты | IP67 |
| Уровни взрыва | EXiaIICT6 |
| Соединение провода выхода электропитания и сигнала инструментирования |
Публикация кабеля защищаемого 2-ядром Вход кабеля: 2 M20 × 1,5 (диаметр кабелей 5 - 9mm) |
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!
Принцип действия метра радиолокатора ровный
Радиолокатор ведомой волны вид измеряя аппаратуры которая основана на принципе перемещения времени. Волна радиолокатора путешествует на скорости света, и свое время выполнения можно преобразовать в ровный сигнал электронными блоками. Зонд испускает высокочастотные ИМПы ульс которые распространяют вдоль кабеля, и ИМПы ульс отражены назад когда они сталкиваются материальная поверхность и получены приемником внутри метра. Сигнал расстояния после этого преобразован к ровному сигналу.
Расстояние измерения метра радиолокатора ровное
Следующая таблица перечисляет отношение между различными категориями измеренного средства и измеряя расстоянием.
| Средний индекс | DK (ε) | Твердые частицы | Жидкость | Измеряя ряд |
| 1 | 1,4… 1,6 | - Конденсируя газ, например N2CO2 | 3m (ссылает только на коаксиальный зонд штанги) | |
| 2 | 1,6… 1,9 |
- Пластиковые частицы пояса - Камень известки, особенный цемент - Сахар |
- Сжиженный нефтяной газ, например пропан - Растворитель - Freon 12/Freon - Пальмовое масло |
25m |
| 3 | 1,9… 2,5 | - Обычный цемент, гипсолит | - Минеральное масло, топливо | 30m |
| 4 | 2,5… 4 |
- Хлопья, семя - Камень - Песок |
- Коксобензол, стиропласт, толуол - Фуран - Нафталин |
30m |
| 5 | 4… 7 |
- Влажный камень, руда - Соль |
- Хлорбензол, хлороформ - Брызги целлюлозы - Хлористо-водородная кислота Isocyanurate, амин |
30m |
| 6 | >7 |
- Металлический порошок - Сажа - Уголь |
- Водные жидкости - Алкоголь - Жидкостный амиак |
30m |
