NYRD803 Корпус из нержавеющей стали Интеллектуальный радарный измеритель уровня -40 ~ 250 ℃ Датчик уровня

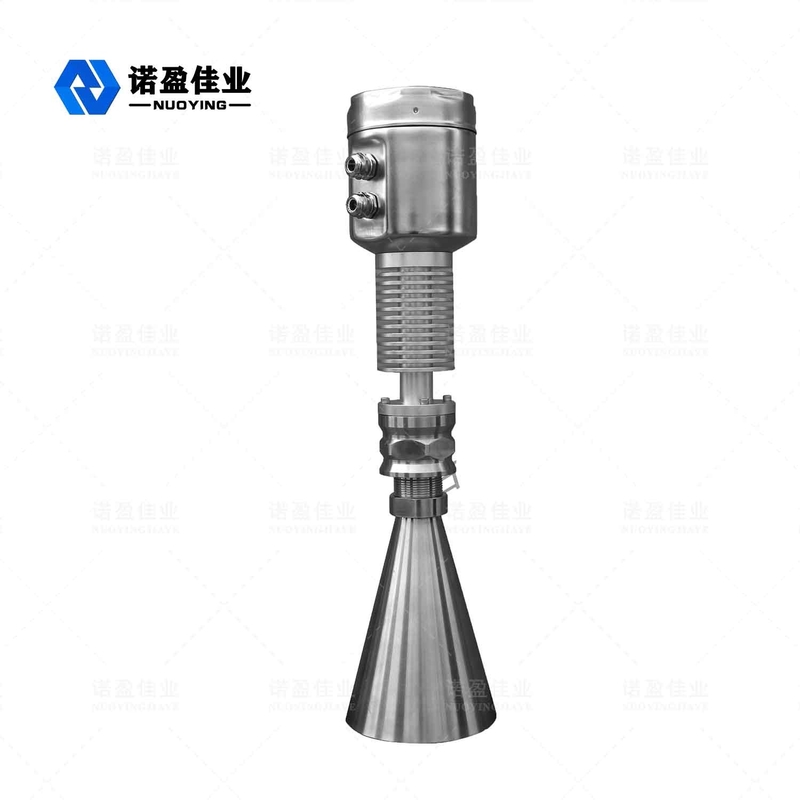

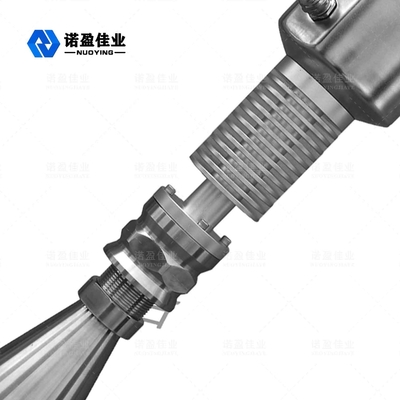

Интеллектуальный радарный уровнемер NYRD803

Радар Уровень метрОперационная Принцип

Импульсы с низкой энергией излучения через очень короткие микроволновые передающие и приемные антенные системы.со скоростью света.Время работы может быть преобразовано в электронные компоненты сигналов уровня.Специальное время для метода очень короткого удлинения обеспечивает стабильные и точные измерения.
Даже если в более сложных случаях возникает ложное эхо, новейшая технология микрообработки и программное обеспечение для отладки могут точно анализировать эхо на уровне материала.

Вход

Антенна принимает отраженные СВЧ-импульсы и передает их на электронную схему, микропроцессор обрабатывает этот сигнал, идентифицирует микроимпульсы, генерируемые эхом поверхности материала.Правильное распознавание эхо-сигнала интеллектуальным программным обеспечением выполнено с точностью до миллиметра.Расстояние D от поверхности материала и время прохождения импульса T пропорциональны:

Д=С×Т/2
Где С - скорость света
Поскольку известно расстояние до пустого бака E, то уровень L равен:
Л=ЭД

Выход

При вводе высоты E (= ноль) пустого резервуара, высоты полного резервуара F (= полная шкала) и некоторых приложений для установки параметров параметры приложения автоматически адаптируют прибор для измерения окружающей среды.Соответствует выходу 4-20 мА.

Радар Уровень метрОсобенности дизайна

◎ Измеритель уровня NYRD803 подходит для непрерывных бесконтактных измерений жидкостей, шламов и гранул, изменения давления;наличие инертных газов и взрывоопасных ситуаций
◎Используйте метод измерения микроволнового импульса, он может нормально работать в диапазоне частых промышленных значений.Для более низкой энергии луч может быть установлен на различных металлах, неметаллических контейнерах или трубах, без вреда для человека и окружающей среды.

Радар Уровень метрТребования к установке

Описание установки

Рекомендуемое расстояние(1) от стены до наружной стены установленной короткой трубы:

• Расстояние от стенки резервуара: 1/6 диаметра резервуара, мин.расстояние 200мм
• Не допускается установка над силосом подачи материала(4)
• Не допускается установка в центральном положении (3), в случае установки в центре это приведет к ложному эхо-сигналу, прерыванию эхо-сигнала и потере сигнала.
• Если расстояние между манометром и стенкой резервуара не может быть обеспечено, среда на стенке резервуара будет прилипать, вызывая ложные эхо-сигналы, во время отладки манометра ложные эхо-сигналы не сохраняются.

Установка внутри бака

• Внутри сигнального луча избегайте установки следующих материалов (1) концевой выключатель, датчик температуры и т. д.
• Симметричное положение (2) вакуумного кольца, нагревательного змеевика, фартука и т. д.
• При наличии (1)(2) мешающих веществ используйте волноводную трубку для измерения.

Оптимизированный вариант установки

• Размер антенны: чем больше размер антенны, тем меньше угол наклона волнового луча, и прерывистое эхо-сигнал будет слабее.
• Регулировка антенны: отрегулируйте антенну в оптимальном положении для измерения.
• Волноводная трубка: волноводная трубка используется для предотвращения интерференционного волнового эха.

NYRD803 Установка внутри бака

Стандартная установка:

• Антенна не может быть наклонена к стенке резервуара.
• Рупорная антенна должна быть выведена за пределы монтажной короткой трубы;в противном случае необходимо использовать удлинительную трубку антенны.
• Рупорная антенна должна быть отрегулирована вертикально, не позволяйте бобу указывать на стенку резервуара.

Радар Уровень метрУсловия измерения

Внимание

• Диапазон измерения отсчитывается от точки, где волновой луч касается дна резервуара, но в особых условиях, если дно резервуара вогнутое или конусообразное, измерение, когда уровень материала ниже этой точки, невозможно.
• Если среда имеет низкую среднюю электрическую постоянную, когда она находится на низком уровне жидкости, она видна на дне резервуара, теперь для обеспечения точности измерения мы предлагаем установить положение серо в положение C низкой высоты.
• Теоретически можно достичь точки наконечника антенны для измерения, но, учитывая влияние коррозии и прилипания, конечное значение диапазона измерения должно быть в точке на расстоянии 100 мм от конца антенны.
• Для защиты от перелива мы можем определить безопасное расстояние, добавленное к слепой зоне.
• Их в.диапазон измерения связан с антенной.
• При различных концентрациях пены могут поглощать и отражать микроволны, но при определенных условиях это можно измерить.
