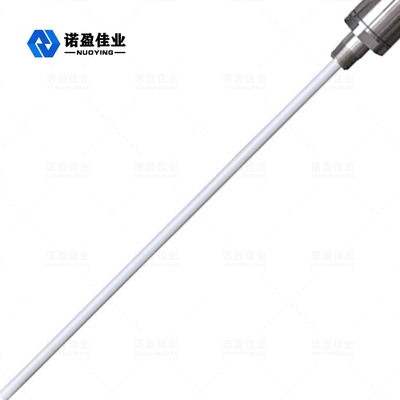

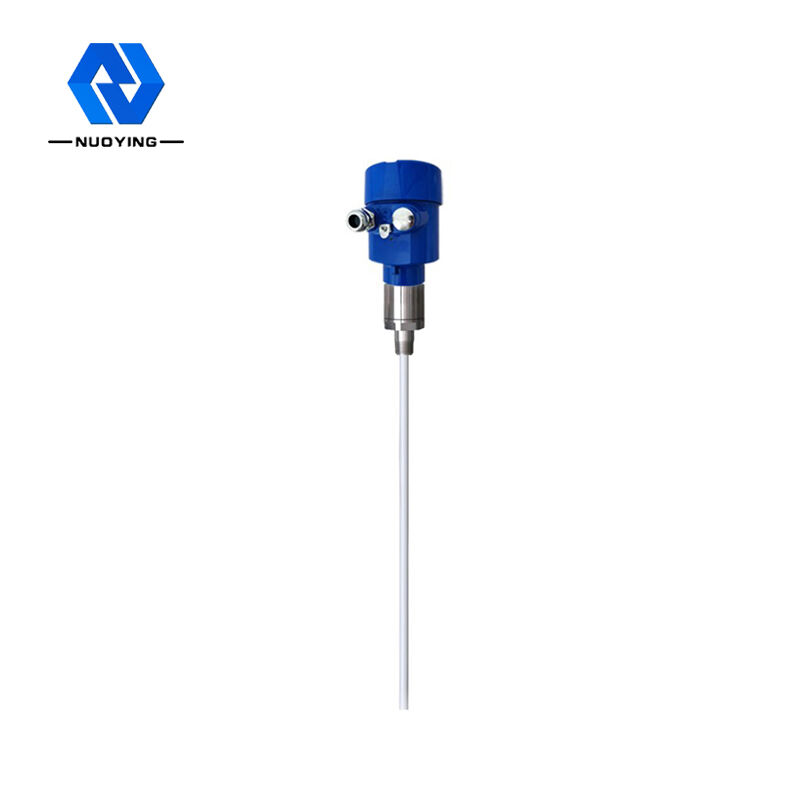

Передатчик въедливая жидкостная трудная изолируя штанга уровня входа PTFE RF

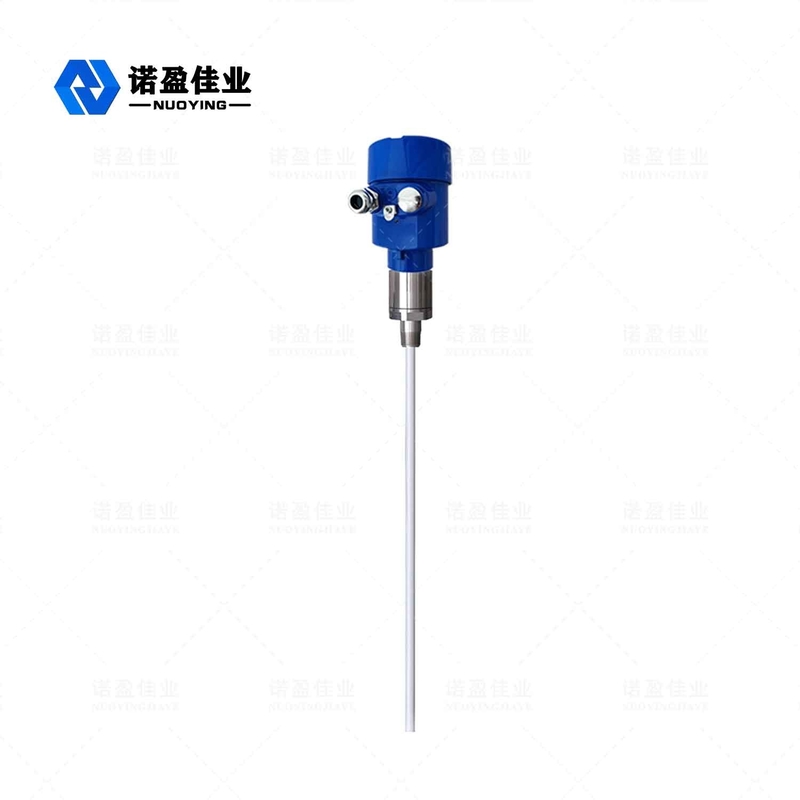

Уровнемер РЧ-адмиттанса NYSP-M16

Уровнемер РЧ-адмиттанса NYSP-M16 основан на принципе непрерывного измерения уровня радиочастотным адмиттансом. Продукт отличается высокой стабильностью, высокой чувствительностью и широким спектром применения. По сравнению с традиционными емкостными уровнемерами, модульная конструкция позволяет легко и просто реализовать настройку прибора, которая после установки обеспечивает нормальное использование и пожизненное бесплатное обслуживание. Это позволяет пользователям интуитивно понимать рабочий статус оборудования и своевременно решать проблемы в сложных промышленных условиях, обеспечивая безопасность и надежность.

РЧ-адмиттанс ПринципТехнические параметры

* Примечание:Продуктымогут бытьизготовлены по индивидуальному заказув соответствии сконкретными требованиямипользователей!РЧ-адмиттанс

Уровень Измеритель Принципработы Традиционный емкостной уровнемер: с повышением уровня материал покрывает зонды, увеличивая емкость цепи между зондом и средой (проводящий материал) или между зондом и стенкой трубы (изолирующий материал). Изменение уровня приводит к дисбалансу емкостного моста, поэтому изменение емкости зависит от диэлектрической проницаемости тестируемого материала. Затем сигнал детектируется, усиливается и, наконец, выдается соответствующий выходной сигнал. Однако емкостные уровнемеры имеют некоторые недостатки, особенно когда зонд покрывается налетом, что серьезно влияет на результат измерения.

Технология измерения радиочастотного адмиттанса имеет уникальные преимущества в измерении уровня. Хотя она схожа с общей концепцией измерения емкости, технология РЧ-адмиттанса использует схему управления-экранирования и прерывания в электронном блоке, что позволяет отдельно измерять импеданс и емкостное реактивное сопротивление. По законам физики, любой материал имеет равное значение емкостного реактивного сопротивления и импеданса, поэтому налет может быть измерен и устранен с помощью схемы фазового сдвига колебательного контура из общего выходного сигнала.

Датчик РЧ-адмиттанса устанавливается в верхней части резервуара, и изменение уровня вызывает изменение РЧ-сигнала через зонд. Управление-экранирование на конце зонда предотвращает образование радиочастотного тока в петле налета, обеспечивая точность измерения прибора.

Технология РЧ-адмиттанса обеспечивает высокую точность измерений и не подвержена влиянию налета, являясь в настоящее время наиболее широко используемой технологией измерения. От низких температур до 100℃ и высоких температур до 800℃, от вакуума до давления 6.3 МПа, от сверхмалых до больших диапазонов, она может нормально применяться и подходит для различных типов материалов.
