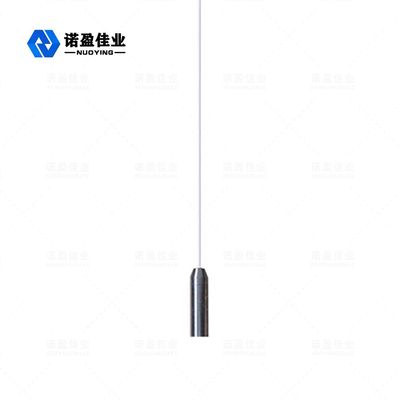

Изолированные гибкие кабели РЧ-передатчика непрерывного уровня

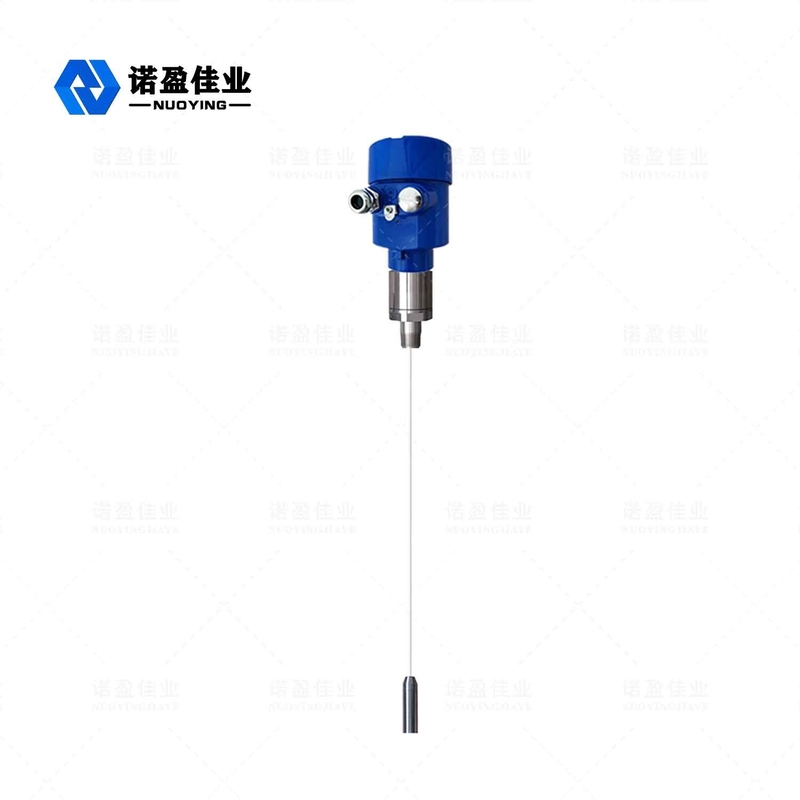

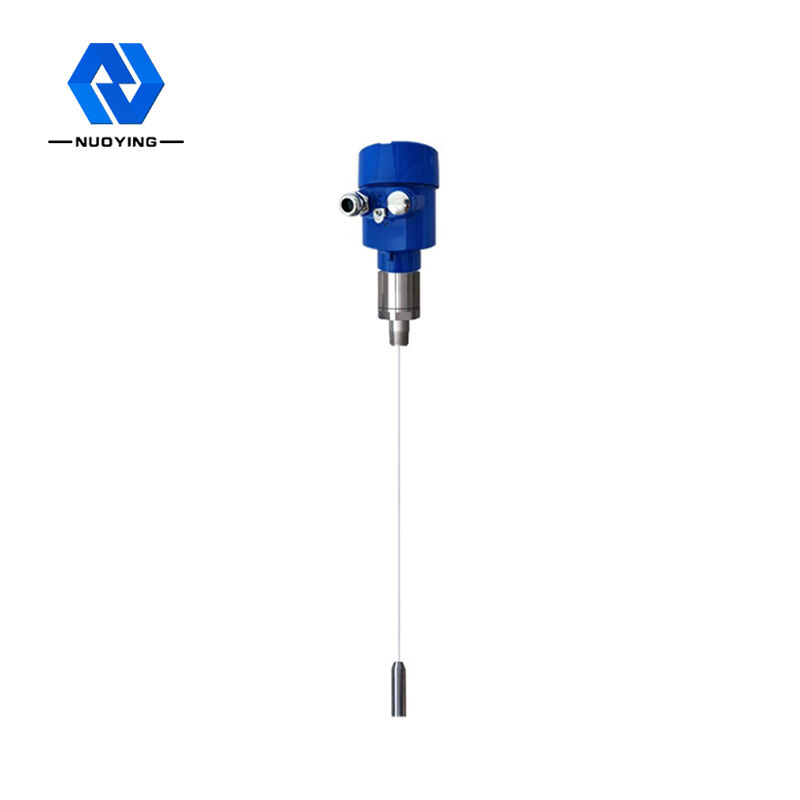

Измеритель уровня радиочастотного проводимости NYSP-M19

Измеритель уровня радиочастотного проводимости — это универсальный измеритель уровня, используемый для непрерывного измерения уровня. Продукт применяется на промышленных и горнодобывающих предприятиях, подходит для большинства применений. Прибор состоит из блока схемы, комплекта взрывозащищенного корпуса и датчиков стержневого или кабельного типа. Датчики доступны в различных моделях. Прибор может быть выбран как единое целое или с раздельной установкой.

Радиочастотная проводимость ИзмерительТехнические параметры

* Примечание:Изделиямогут бытьизготовлены на заказв соответствии сконкретными требованиямипользователей!Радиочастотная проводимость

Измеритель уровня  Принципработы Традиционный емкостной измеритель уровня материала: при повышении уровня материал покрывает зонды, увеличивается емкость цепи между зондом и средой (проводящий материал) или между зондом и стенкой трубы (изолирующий материал). Из-за изменения уровня возникает дисбаланс емкостного моста, поэтому изменение значения емкости зависит от диэлектрической проницаемости тестируемого материала. Затем через обнаружение сигнала, усиление и, наконец, соответствующий выходной сигнал. Однако емкостные измерители уровня материала имеют некоторые недостатки, особенно когда зонд покрывается налетом, что серьезно влияет на результат измерения.

Технология измерения радиочастотной проводимости имеет уникальные преимущества в измерении уровня. Хотя она схожа с общей концепцией технологии измерения емкости, технология радиочастотной проводимости в электронном блоке имеет схемы управления-экранирования и прерывания, что позволяет отдельно измерять импеданс и емкостное реактивное сопротивление. По законам физики, любой материал равен по величине емкостному реактивному сопротивлению импеданса, поэтому измерение с помощью налета и влияние схемы генератора сдвига фазы, удаляются из общего выхода.

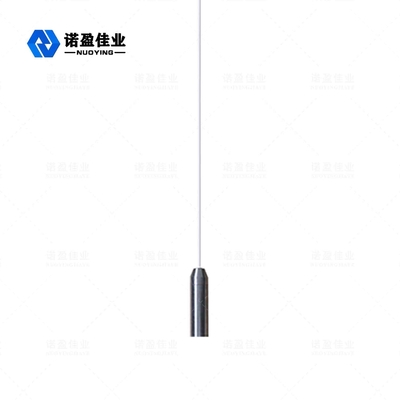

Датчик измерителя уровня радиочастотной проводимости устанавливается в загрузочной части резервуара, изменение уровня через зонд вызывает изменение радиочастотного сигнала. Управление-экранирование на конце зонда может предотвратить образование радиочастотного тока петлей налета, обеспечивая точность измерения прибора.

Технология радиочастотной проводимости обеспечивает высокую точность измерений и не подвержена влиянию налета на зонд, являясь в настоящее время наиболее широко используемой технологией измерения. От низких температур до 100℃ до высоких температур до 800℃, от вакуума до давлений 6,3 МПа, от сверхмалых до больших диапазонов, может нормально применяться и может применяться к различным типам материалов.
