Подробная информация о продукте:
|
| Применения: | Глубокая скважина, сверхразмерный ряд | Тип зонда: | Мягкая веревочка |
|---|---|---|---|
| Измеряя ряд: | 0~120m | Отростчатое соединение: | Винтовой нарез, фланец (опционный), |
| Ранг защиты: | Аппаратура IP67 дисплея, IP67 | Рабочая температура: | -40~150℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Электропитание: | (13-35) vDC |
| Высокий свет: | Переключатель уровня допуска IP67,переключатель уровня допуска 120 м,датчик уровня допуска IP67 |
||

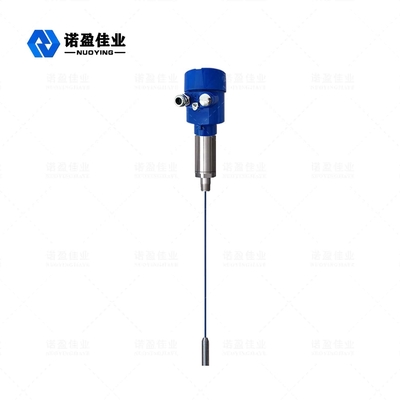

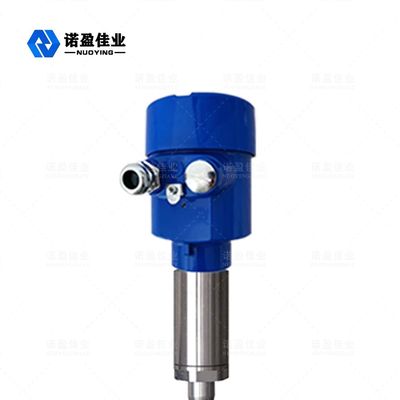

NYSP-Z20 Soft RopeRf Измеритель уровня допуска Глубокий колодец Негабаритный измерительный передатчик уровня
Измеритель уровня пропускания NYSP-Z20 Rf
Измеритель уровня проводимости NYSP-Z20 Rf основан на принципе непрерывного измерения уровня радиочастотной проводимости. Продукт имеет высокую стабильность, высокую чувствительность и широкое применение и т. Д. По сравнению с традиционным емкостным измерителем уровня материала, использование модульной конструкции , может быть кратким и легко понять, что набор инструментов после установки может использоваться в обычном режиме и бесплатно обслуживаться на протяжении всей жизни. Позволяет пользователям интуитивно понимать рабочее состояние оборудования и своевременно решать проблемы в сложных промышленных случаях, таких как а так безопасно и надежно.
Уровень приема РЧ метрТехнический параметр
| Приложения | Глубокий колодец, негабаритный диапазон |
| Тип зонда | Мягкая веревка |
| Диапазон измерения | 0~120м |
| Температура процесса | -40～150℃ |
| Температура окружающей среды | -40 ℃ ~ + 70 ℃ |
| Температура хранения | -20 ℃ ~ + 65 ℃ |
| Технологическое давление | -0,1～1,6 МПа |
| Источник питания | (13-35)вDC |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
| Технологическое соединение | Резьба/фланец (выборочно) |
| Класс защиты | IP67 |
| Взрывозащищенный класс | ExiaⅡCT6 (выборочный) |
| Задерживать: | 0 ~ 30 с регулируется |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Допуск РФ Уровень метрОсобенности дизайна
◎ Уникальная конструкция схемы вождения - щиты могут улучшить способность противостоять подвешиванию
◎Отсутствие измерения мертвой зоны, возможность измерения более десяти или даже нескольких сантиметров уровня
◎Выход стабильный и надежный, зольная пыль, гашение, водяной пар, кристаллизация, парафин
◎Никаких действий, никаких легко изнашиваемых деталей, часто без очистки и обслуживания, отладки
Допуск РФ Уровень метрТребования к установке
Инструкции по установке
(1) измерительный щуп и другой щуп должны иметь достаточно места, предложение составляет более 600 мм, см. «1» и «2», «2» и «3» на рисунке.
(2) между щупом прибора и входным портом должно быть достаточно места, а предлагаемое расстояние превышает 600 мм, как показано на рис. 1. В противном случае прибор не будет работать должным образом.
См. «4» на картинке.
(3) Зонд не может достичь дна резервуара. См. зонд «4» слишком длинный. Его необходимо обрезать. В противном случае прибор не будет работать должным образом.
(4) нижний конец зонда не может войти в зону конуса выхода конуса. См. «5» на рисунке, такая установка, способность натяжения материала в этом месте
Легко повредить зонд или повредить крышу.
(5) убедитесь, что между материалами, прикрепленными к силосам и силосам, достаточное расстояние, а предложение составляет более 600 мм, как показано на рис. 2. Слишком близко к стене, детектив
Малейшее колебание головки будет касаться материала на стене или стене, что приведет к неправильной работе прибора, как показано на РИС.6.
(6) см. «6» на картинке, боковая установка, также называемая установкой типа удочки, не рекомендуется такая установка.
ИНЖИР.4 детали днища танка выглядят следующим образом:
Зонд на рисунке А должен быть выпрямлен, чтобы не удариться о стену.
Зонд на рисунке B слишком длинный и должен быть укорочен. Краткосрочное обращение к производителю.
