Подробная информация о продукте:
|
| Измеряя ряд: | 0~6m, 0~25m | Электропитание: | 24VDC |
|---|---|---|---|
| Материал: | PTFE (опционное) | Отростчатое соединение: | Фланец (опционный) |
| Дисплей: | LCD | Рабочая температура: | -40~80℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | 1Mpa |
| Высокий свет: | Магнитострикционный уровнемер 24 В постоянного тока,магнитострикционный уровнемер 1 МПа,датчик уровня интерфейса 1 МПа |
||

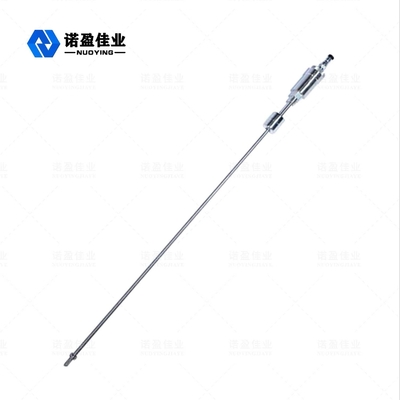

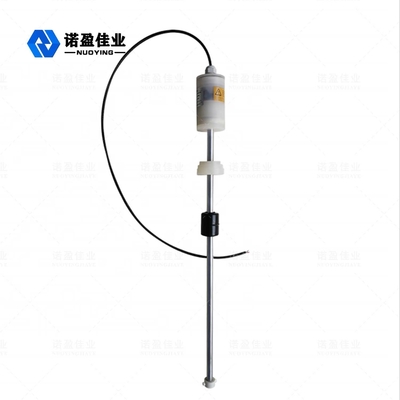

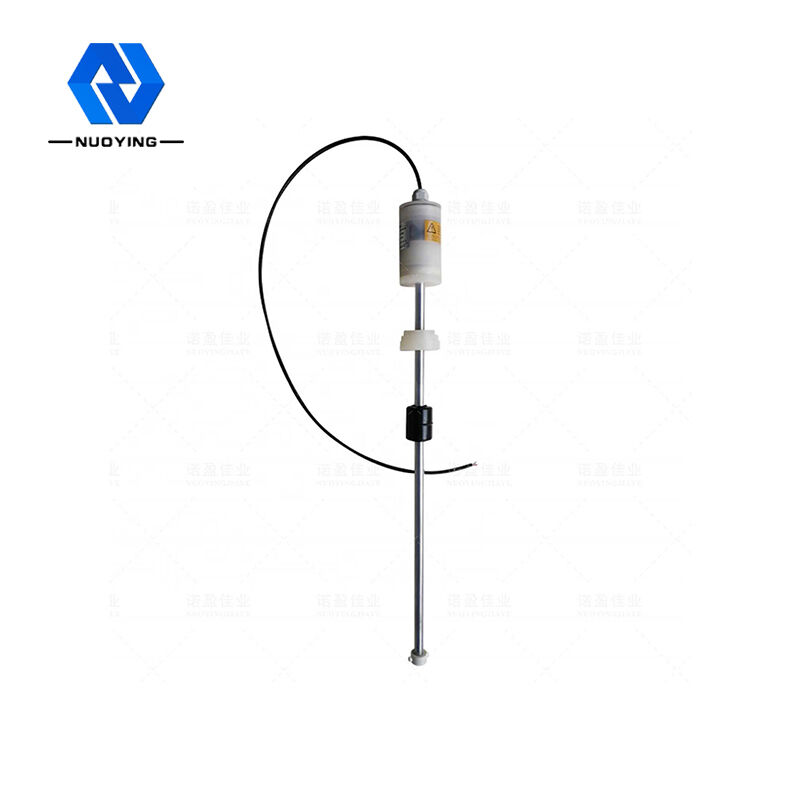

Магнитострикционный измеритель уровня жидкости
Прибор для измерения уровня жидкости Манометр Маглев Магнитострикционный уровнемер жидкости Прибор для измерения границы раздела нефть-вода
Магнитострикционная жидкостьУровень метрОперационная Принцип
Когда датчик магнитострикционного измерителя уровня работает, схемная часть датчика будет стимулировать импульсный ток на проводе волновода, и ток будет генерировать магнитное поле импульсного тока вокруг провода волновода, когда он распространяется по проводу волновода.Стержень датчика магнитострикционного уровнемера снабжен поплавком, который может перемещаться вверх и вниз по стержню при изменении уровня жидкости.Внутри поплавка находится набор постоянных магнитных колец.Когда магнитное поле импульсного тока встречается с кольцевым магнитным полем, создаваемым поплавком, магнитное поле вокруг поплавка изменяется так, что волноводный провод из магнитострикционного материала генерирует в месте расположения поплавка импульс крутильной волны, который передается обратно по поплавку. волноводный провод с фиксированной скоростью и обнаруженный механизмом обнаружения.Измеряя разницу во времени между импульсным током и крутильной волной, можно точно определить положение поплавка, то есть положение уровня жидкости.Технические преимущества магнитострикционного уровнемера: магнитострикционный уровнемер подходит для измерения уровня чистой жидкости с высокой точностью, точность может достигать 1 мм.Точность последнего продукта может достигать 0,1 мм.Магнитострикционный измеритель уровня также можно использовать для измерения границы между двумя разными жидкостями.Взрывозащищенная конструкция, подходящая для опасных случаев, интеллектуальная конструкция электронной схемы может рассчитать объем;Единственной движущейся частью является поплавок, поэтому техническое обслуживание очень мало.
Магнитострикционная жидкостьУровеньметрТехнический параметр
| Приложения | уровень жидкости |
| Диапазон измерений |
Зонд: 0-50~6000мм |
| Точность | ±0,5 мм |
| Источник питания | 24В постоянного тока ±10% |
| Выходной сигнал | 4~20 мА / Харт / RS485 |
| Рабочий ток | 4~20 мА;20,4 мА |
| Характеристики нагрузки | при выходном токе, максимальное сопротивление нагрузки 600 Ом выходное напряжение, максимальное сопротивление нагрузки 2 мА |
| Температура процесса | -40〜80°С, |
| Температура окружающей среды | -40〜80°С |
| Температурный эффект | ±0,5 °С |
| Технологическое давление | - 0,1 ~ 1,0 МПа |
| разрешение | ±1мм |
| Время отклика | 0,2 мс |
| Материал стержня | 304 316 л (опционально) |
| Технологическое соединение | Резьба, фланец, опорное крепление (дополнительно) |
| Отображение сайта | ЖК-дисплей (опционально) |
| Материал корпуса | нержавеющая сталь / алюминий (опционально) |
| Степень защиты | IP67 |
| Взрывозащищенный класс | Exia IICT6 (дополнительно) |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Магнитострикционный уровнемерантенна с использованием материала PTFE, PTFE (тефлон или PTFE), широко известный как «король пластмасс», состоит из тетрафторэтилена путем полимеризации полимерных соединений, обладает отличной химической стабильностью, высокой коррозионной стойкостью, уплотнением, смазкой не липкая, электрическая изоляция и хорошая стойкость к старению, ПТФЭ имеет следующие особенности:
Магнитострикционная жидкость Уровень метрТипичное применение и установка
