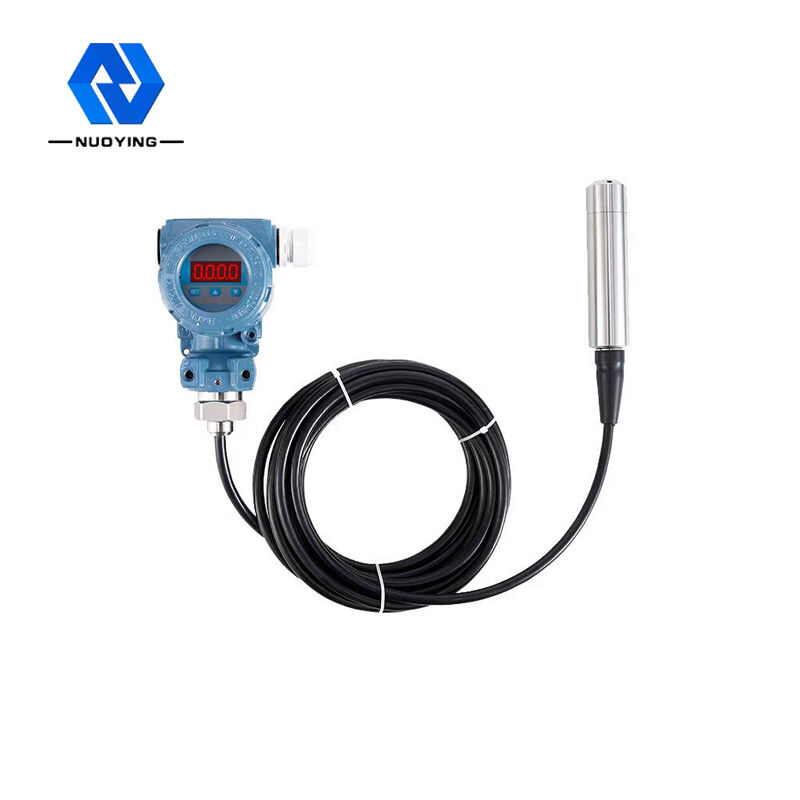

ЖК-дисплей из нержавеющей стали с цифровым датчиком давления

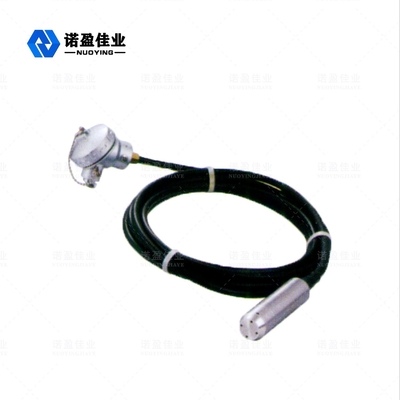

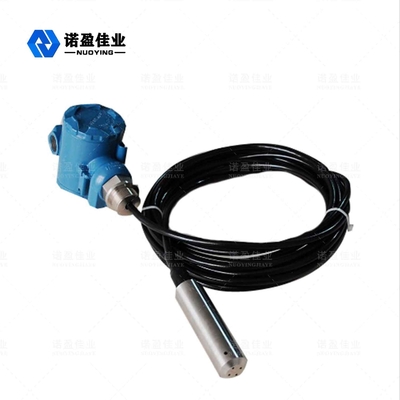

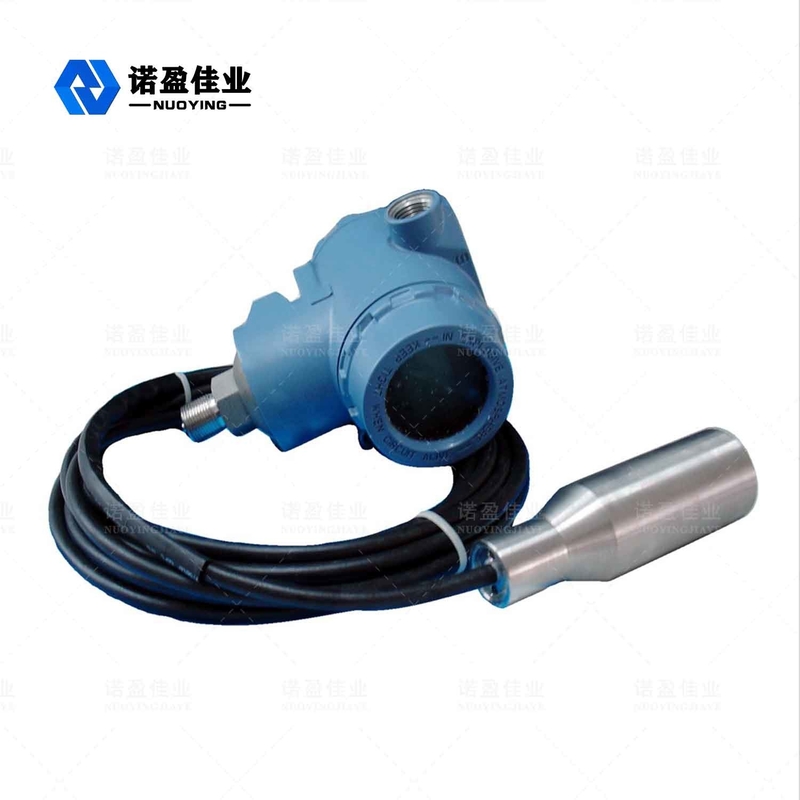

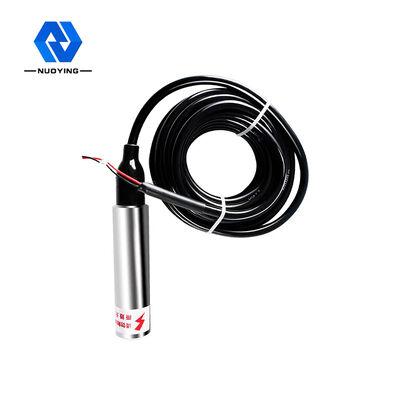

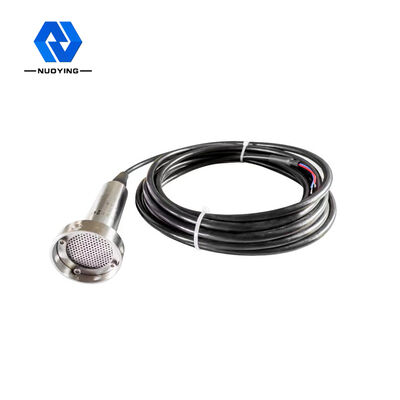

Датчик давления датчика уровня жидкости NH93420

Датчик уровня жидкости серии NH93420 представляет собой полностью герметичный твердотельный пьезорезистивный прибор для измерения уровня жидкости, полностью выполненный из нержавеющей стали.В этом продукте используются высокостабильный, высоконадежный пьезорезистивный датчик давления, высокоточная интеллектуальная схема обработки преобразователя, прецизионная цифровая технология температурной компенсации и технология нелинейной коррекции.Сигнал уровня измеряемой жидкости преобразуется в стандартный электрический выходной сигнал.Водонепроницаемый кабель и герметичное соединение оболочки, труба в кабеле, могут использоваться в жидкости в течение длительного времени.Интегрированная структура и стандартизированный выходной сигнал обеспечивают удобство использования в полевых условиях и автоматическое управление..Продукт имеет небольшой размер, легкий вес, прост в установке и использовании.Он подходит для измерения и контроля уровня жидкости в нефтяной, химической промышленности, электростанциях, городском водоснабжении и исследовании температуры воды.

Датчик уровня жидкости NH93420Технический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

Датчик уровня жидкости NH93420 Операционная Принцип

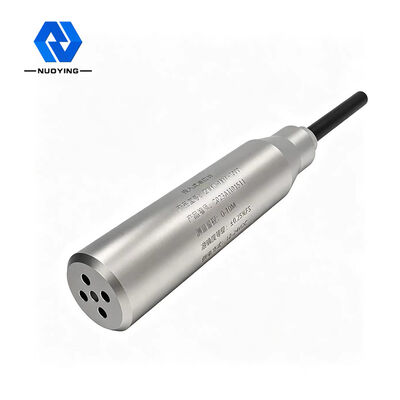

Датчик уровня жидкости состоит из специального газопроводящего кабеля, встроенного в капиллярный шланг, компрессионного соединения и зонда.Зонд уровнемера состоит из сердечника из нержавеющей стали с диафрагмой внизу и пластмассовой оболочки с отверстиями.Измерение уровня жидкости фактически представляет собой разницу между гидростатическим давлением на головке зонда и фактическим атмосферным давлением, а затем керамический датчик (прикрепленный к пленке из нержавеющей стали) и электронный компонент преобразуют разницу давлений в выходной сигнал 4–20 мА. .
Когда гидростатический преобразователь уровня жидкости помещается на определенную глубину измеряемой жидкости, формула давления датчика выглядит следующим образом: PA= p・g・h+Po для получения формулы уровня жидкости: h = PA- Po/p *грамм.
В то же время давление жидкости вводится в камеру положительного давления датчика через газопроводную нержавеющую сталь, а затем атмосферное давление на поверхности жидкости соединяется с камерой отрицательного давления датчика, чтобы противодействовать Po, на задней стороне датчика и сделать измеренное давление датчика PA-Po= p・g・h.
Если плотность жидкости однородна, перепад статического давления пропорционален высоте уровня жидкости.

Датчик уровня жидкости NH93420 Особенности дизайна

• Хорошая стабильность и высокая точность.
• Изысканная структура позволяет напрямую измерять уровень жидкости в измеряемой среде. Он очень удобен в установке и использовании.
• Твердая структура, неподвижные компоненты, высокая надежность, длительный срок службы от воды, масла до пасты высокой вязкости могут быть измерены с высокой точностью, не подвержены пенообразованию, отложениям и электрическим характеристикам тестируемой среды.
• Температурная компенсация в широком диапазоне.
• С защитой от полярности инвертора мощности и защитой от перегрузки по току, защитой от молнии, защитой от радиочастотных помех.
