Подробная информация о продукте:
|
Измеряя ряд: | Жидкостная, въедливая жидкость | Ранг точности: | ±0.25% F.S, ±0.5% F.S, ±1.0% F.S |
---|---|---|---|
Отростчатое соединение: | поток, фланец (опционный) | Температура окружающей среды: | -40 °C 〜 85 |
Отростчатая температура: | -10 °C ~+70 | Выход сигнала: | 4… 20mADC/ХАРТА/RS485… |
Диаграмма направленности антенны: | Тип Анти--корозии | Ранг защиты: | IP67 |
Высокий свет: | Антикоррозионный датчик давления уровня жидкости,датчик давления уровня жидкости RS485,датчик уровня жидкости RS485 |

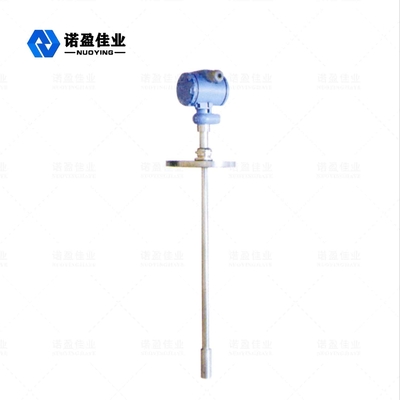

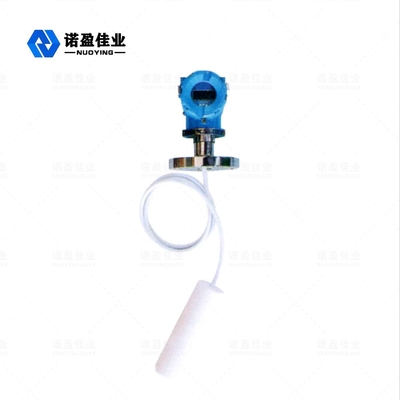

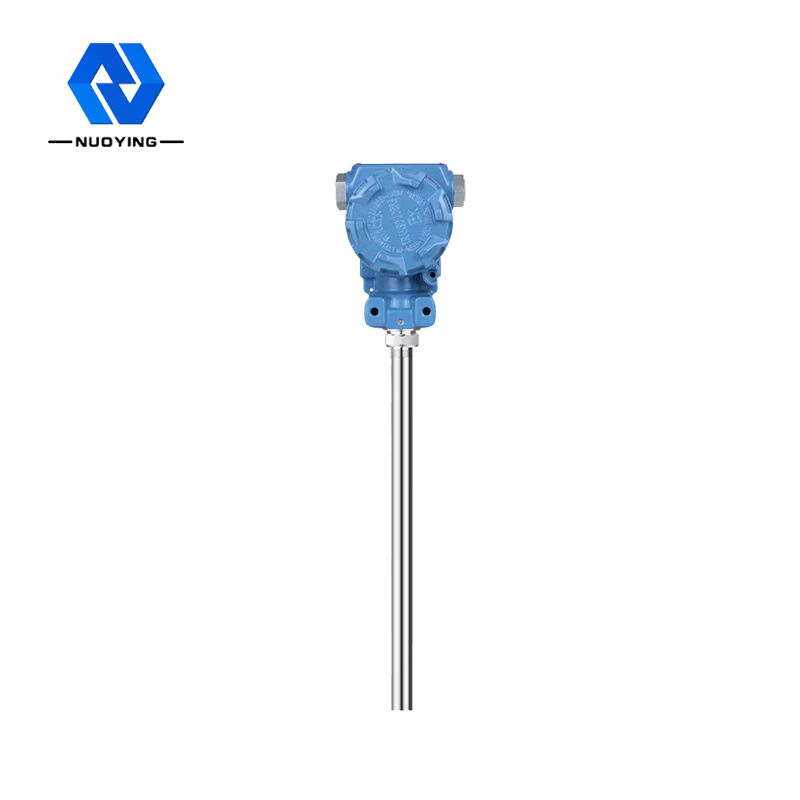

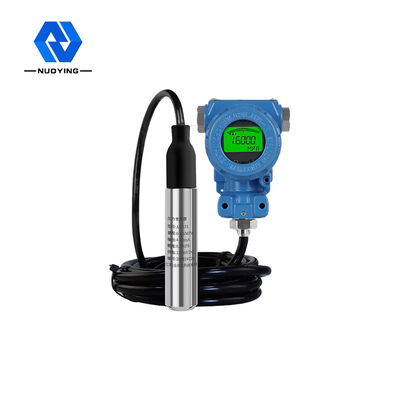

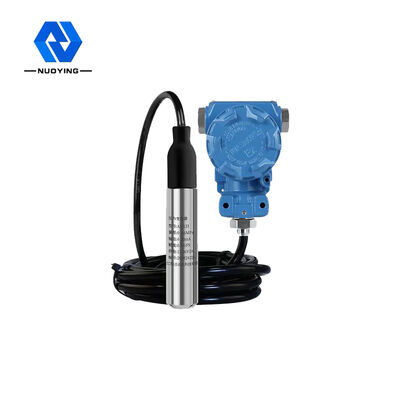

NH93420 Антикоррозийный Тип Датчик уровня жидкости Датчик давления
Датчик уровня жидкости серии NH93420 представляет собой полностью герметичный твердотельный пьезорезистивный прибор для измерения уровня жидкости, полностью выполненный из нержавеющей стали.В этом продукте используются высокостабильный, высоконадежный пьезорезистивный датчик давления, высокоточная интеллектуальная схема обработки преобразователя, прецизионная цифровая технология температурной компенсации и технология нелинейной коррекции.Сигнал уровня измеряемой жидкости преобразуется в стандартный электрический выходной сигнал.Водонепроницаемый кабель и герметичное соединение оболочки, труба в кабеле, могут использоваться в жидкости в течение длительного времени.Интегрированная структура и стандартизированный выходной сигнал обеспечивают удобство использования в полевых условиях и автоматическое управление..Продукт имеет небольшой размер, легкий вес, прост в установке и использовании.Он подходит для измерения и контроля уровня жидкости в нефтяной, химической промышленности, электростанциях, городском водоснабжении и исследовании температуры воды.
Датчик уровня жидкости NH93420Технический параметр
Типичные области применения | Жидкость, агрессивная жидкость | ||||||||||
Диапазон измерений |
|
||||||||||
Выходной сигнал: | 4~20 мА пост. тока/HART/RS485 | ||||||||||
Температура окружающей среды | -40 〜85 °С | ||||||||||
Температура процесса |
-10 ~+70 °С |
||||||||||
Технологическое соединение | резьбовое крепление фланца (опционально) | ||||||||||
Источник питания | 24 В постоянного тока (± 5%) | ||||||||||
Грузоподъемность |
<(У-15)/0,02А |
||||||||||
Материал диафрагмы |
316L, керамическая диафрагма (опционально) Материал корпуса: алюминий, нержавеющая сталь (опционально) |
||||||||||
Стабильность |
±0,05 % полной шкалы/год;±0,1 %FS/год |
||||||||||
Полевой дисплей | ЖК-дисплей (опционально) | ||||||||||
Уровень защиты | IP67 | ||||||||||
Взрывной класс |
Exia II CT5 Exd IIBT5 (дополнительно) |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Датчик уровня жидкости NH93420 Операционная Принцип
Датчик уровня жидкости состоит из специального газопроводящего кабеля, встроенного в капиллярный шланг, компрессионного соединения и зонда.Зонд уровнемера состоит из сердечника из нержавеющей стали с диафрагмой внизу и пластмассовой оболочки с отверстиями.Измерение уровня жидкости фактически представляет собой разницу между гидростатическим давлением на головке зонда и фактическим атмосферным давлением, а затем керамический датчик (прикрепленный к пленке из нержавеющей стали) и электронный компонент преобразуют разницу давлений в выходной сигнал 4–20 мА. .
Когда гидростатический преобразователь уровня жидкости помещается на определенную глубину измеряемой жидкости, формула давления датчика выглядит следующим образом: PA= p・g・h+Po для получения формулы уровня жидкости: h = PA- Po/p *грамм.
В то же время давление жидкости вводится в камеру положительного давления датчика через газопроводную нержавеющую сталь, а затем атмосферное давление на поверхности жидкости соединяется с камерой отрицательного давления датчика, чтобы противодействовать Po, на задней стороне датчика и сделать измеренное давление датчика PA-Po= p・g・h.
Если плотность жидкости однородна, перепад статического давления пропорционален высоте уровня жидкости.
Датчик уровня жидкости NH93420 Требования к установке
