Измеритель уровня 4-20мА ИП67/ИП68 подземного резервуара магнитострикционный

Измеритель уровня 4-20мА ИП67/ИП68 подземного резервуара магнитострикционный

Наименование марки:	NUOYINGJIAYE
Номер модели:	NYCZ500
МОК:	1
цена:	$100 to $380
Условия оплаты:	T/T
Способность к поставкам:	300 шт/пред месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Explosion-proof certificate

Типичное применение:

жидкость, измерение границы раздела фаз

Антенна форма:

Трос, стержень

Материал антенны:

304、 316

Диапазон измерения:

0-50~5000 мм (кабель: 25 м)

Источник питания:

24 В постоянного тока (два провода/четыре провода), 220 В переменного тока

Выходной сигнал:

4 20 мА/HART/RS485/Modbus

Связь:

Резьба, кронштейн, фланец (опционально)

Давление процесса:

-0,1～10,0МПа

Температура процесса:

-40～+200℃

Поставка способности:

300 шт/пред месяц

Выделить:

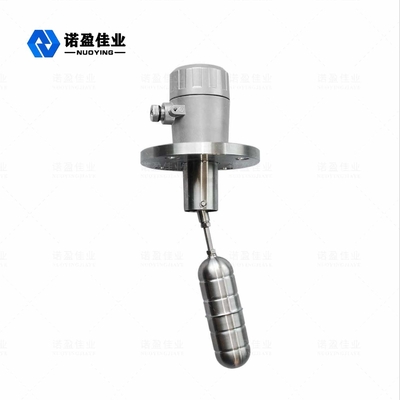

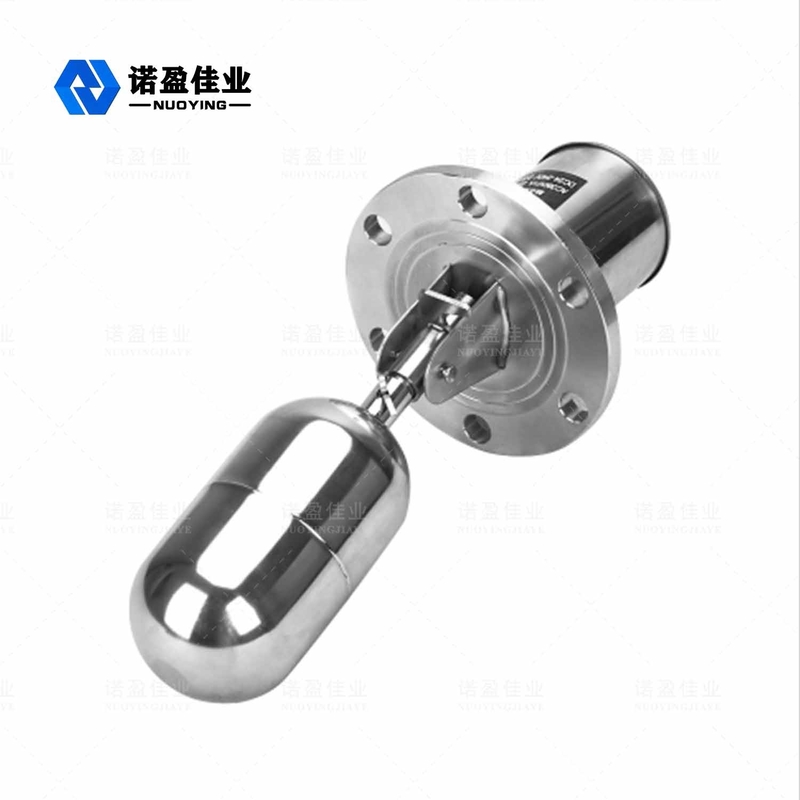

поплавковый выключатель из нержавеющей стали 24 В постоянного тока

поплавковый выключатель для резервуара для воды IP66

датчик уровня поплавка 120 м

Описание продукта

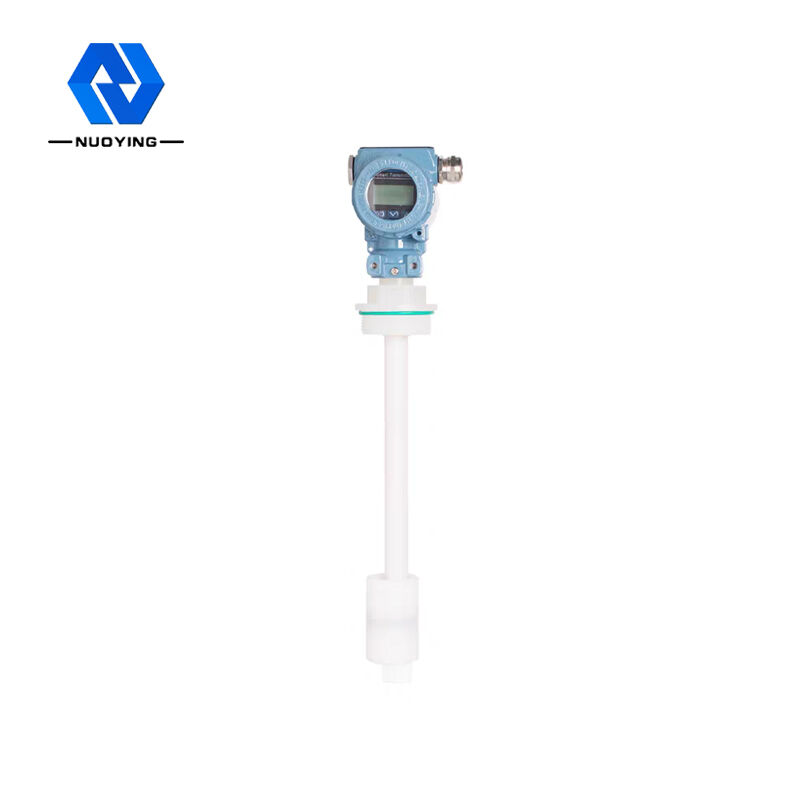

Магнитострикционный уровнемер для подземных резервуаров 4-20мА IP67/IP68

NuoyingNYCZ500-1Магнитострикционный уровнемер Обзор

Параметры продукта

Типичное применение	Измерение уровня жидкости
Материал антенны	304, 316L (опционально)
Диапазон измерения	0-50~5000 мм (кабельный тип: 25 м)
Источник питания	24 В постоянного тока (двухпроводной, четырехпроводной)
Температура среды	-40~+200 ℃
Давление процесса	-0.1~2.0 МПа
Присоединение к процессу	Резьба, фланец, кронштейн (опционально)
Выходной сигнал	4...20 мА/HART/RS485/Modbus...

Описание продукта

Принцип работы магнитострикционного уровнемера NYCZ500

Принцип работы магнитострикционного уровнемера показан на рисунке. Продукт в основном состоит из измерительного стержня, электронного отсека и бесконтактного поплавка на измерительном стержне. Измерительный стержень оснащен магнитострикционным проводом (волноводом), а стержень изготовлен из немагнитной трубки из нержавеющей стали, которая очень хорошо защищает волновод. Когда магнитострикционный уровнемер работает, генератор импульсов в электронном отсеке посылает стартовый импульс. Когда этот
стартовый импульс передается по волноводу, он создает вращающееся магнитное поле, которое распространяется в направлении волновода. Эта механическая волна распространяется в двух направлениях: механическая волна, достигающая конца измерительного стержня, поглощается демпфером, а механическая волна, возвращающаяся в направлении электронного отсека, улавливается механизмом сбора энергии, установленным в электронном отсеке, и преобразуется в соответствующий импульс тока, а механизм сбора энергии
затем вычисляет разницу во времени между двумя импульсами для точного измерения высоты измеряемого уровня жидкости.

Особенности конструкции магнитострикционного уровнемера NYCZ500

1. Более широкая применимость, различные формы зондов, различные формы присоединения к процессу, различные производственные материалы, возможность индивидуального проектирования;
2. Надежность: Поскольку магнитострикционный уровнемер использует принцип волновода, в нем отсутствуют механические движущиеся части, поэтому нет трения и износа. Весь преобразователь заключен в трубку из нержавеющей стали, а измерительная среда бесконтактна, что обеспечивает надежную работу датчика и долгий срок службы.
3. Высокая точность: Поскольку магнитострикционный уровнемер работает с импульсом волновода, измеряемое смещение определяется путем измерения времени стартового и конечного импульсов, поэтому точность измерения высока, а разрешение лучше 0,01% от полной шкалы, чего трудно достичь с помощью других датчиков.
4. Хорошая безопасность: Магнитострикционный уровнемер обладает высокой взрывозащищенностью, искробезопасностью, безопасен в использовании, особенно подходит для измерения химических материалов и легковоспламеняющихся жидкостей. Нет необходимости открывать крышку резервуара при измерении, что исключает небезопасность ручных измерений.
5. Магнитострикционный уровнемер прост в установке и обслуживании: Магнитострикционный уровнемер обычно устанавливается через существующее отверстие в верхней части резервуара, особенно подходит для установки в подземные резервуары и резервуары, находящиеся в эксплуатации, и не влияет на нормальное производство в процессе установки.

Области применения магнитострикционного уровнемера NYCZ500

1. Измерение и контроль уровня в промышленных условиях
2. Измерение и контроль уровня в резервуарах
3. Контроль уровня жидкости в химических процессах
4. Контроль уровня жидкости в фармацевтических резервуарах
5. Контроль резервуаров для пищевых продуктов и напитков
6. Мониторинг уровня воды в дамбах
7. Очистка питьевой воды и сточных вод
8. Измерение и контроль нефтеводяного интерфейса
9. Система управления учетом на автозаправочных станциях
10. Другие измерения и контроль уровня жидкости...
