Тип входа Датчики давления уровня воды HART Керамическая диафрагма

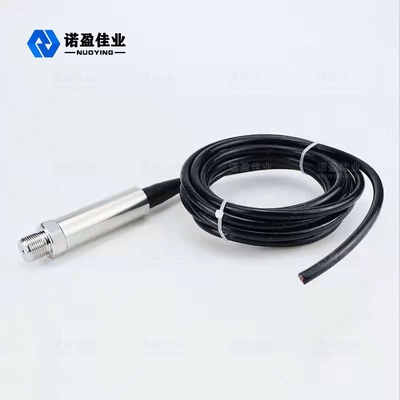

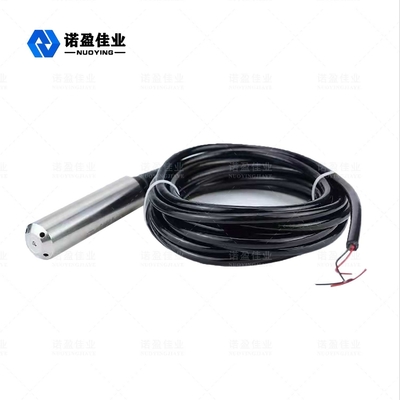

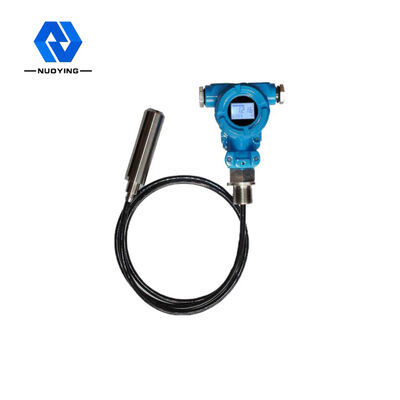

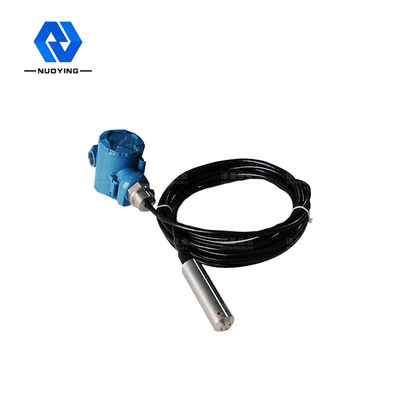

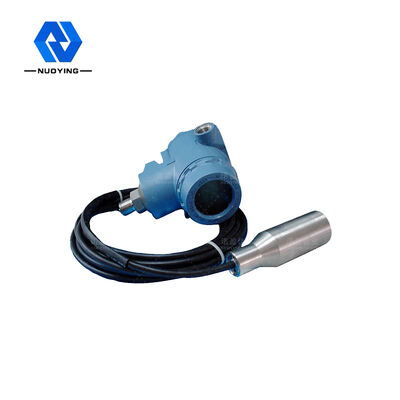

Датчик давления датчика уровня жидкости NH93420

Датчик уровня жидкости серии NH93420 является расширением и развитием технологии датчиков давления, в соответствии с принципом линейной зависимости между давлением, создаваемым разным удельным весом жидкости на разных высотах, для достижения точного измерения и передачи объема воды, масла и пасты, высота жидкости, вес.

Датчик уровня жидкости NH93420Технический параметр

※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

Датчик уровня жидкости NH93420 Операционная Принцип

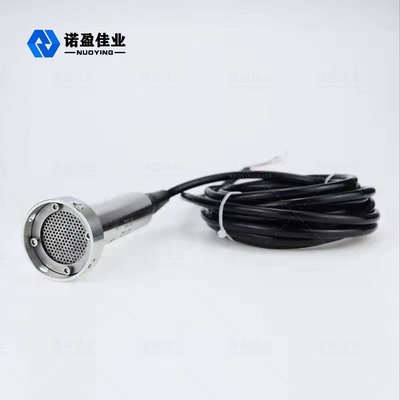

Датчик уровня жидкости состоит из специального газопроводящего кабеля, встроенного в капиллярный шланг, компрессионного соединения и зонда.Зонд уровнемера состоит из сердечника из нержавеющей стали с диафрагмой внизу и пластмассовой оболочки с отверстиями.Измерение уровня жидкости фактически представляет собой разницу между гидростатическим давлением на головке зонда и фактическим атмосферным давлением, а затем керамический датчик (прикрепленный к пленке из нержавеющей стали) и электронный компонент преобразуют разницу давлений в выходной сигнал 4–20 мА. .
Когда гидростатический преобразователь уровня жидкости помещается на определенную глубину измеряемой жидкости, формула давления датчика выглядит следующим образом: PA= p・g・h+Po для получения формулы уровня жидкости: h = PA- Po/p *грамм.
В то же время давление жидкости вводится в камеру положительного давления датчика через газопроводную нержавеющую сталь, а затем атмосферное давление на поверхности жидкости соединяется с камерой отрицательного давления датчика, чтобы противодействовать Po, на задней стороне датчика и сделать измеренное давление датчика PA-Po= p・g・h.
Если плотность жидкости однородна, перепад статического давления пропорционален высоте уровня жидкости.

Датчик уровня жидкости NH93420 Особенности дизайна

• Простая установка, простота в использовании, сильная взаимозаменяемость.
• Подходит для измерения уровня жидкости и границы раздела жидкой среды в контейнере.В дополнение к полевой индикации, также может быть оснащен дистанционным передатчиком, аварийным выключателем, полной функцией обнаружения.
• Новая индикация, интуитивно понятное чтение, привлекательность, наблюдение за направлением индикатора может быть изменено в соответствии с потребностями пользователя.
• Большой диапазон измерения, не ограниченный высотой накопительного бака.
• Механизм индикации полностью изолирован от тестируемой среды, обладает хорошей герметичностью, высокой надежностью и безопасностью в эксплуатации.
• Простая конструкция, легкая установка, простота обслуживания, коррозионная стойкость, отсутствие источника питания, взрывобезопасность.
• Высококачественная чувствительность датчика, быстрая скорость отклика, точное отражение потока или статического уровня жидкости, тонкие изменения, высокая точность измерения.
• Обладая искробезопасной взрывозащищенной и изоляционной взрывозащищенной способностью, может применяться в различных опасных местах.
• Антиблокировочная конструкция обеспечивает измерение уровня жидкости в пастообразной среде.
• Очень удобно читать на месте с тремя видами индикаторных головок: 100% равномасштабная шкала, светодиодная и жидкокристаллическая.
• Двухпроводная передача сигнала постоянного тока 4-20 мА, сильная помехоустойчивость, большое расстояние передачи.
• Точный уникальный ноль, полный диапазон, нелинейная компенсация, чтобы обеспечить инструмент в пределах диапазона рабочих условий точности, долгосрочной стабильности.
• Датчик давления непосредственно измеряет давление уровня жидкости, на него не влияют пузырьки среды, отложения.

​
