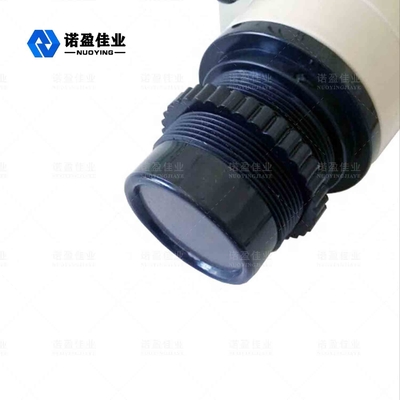

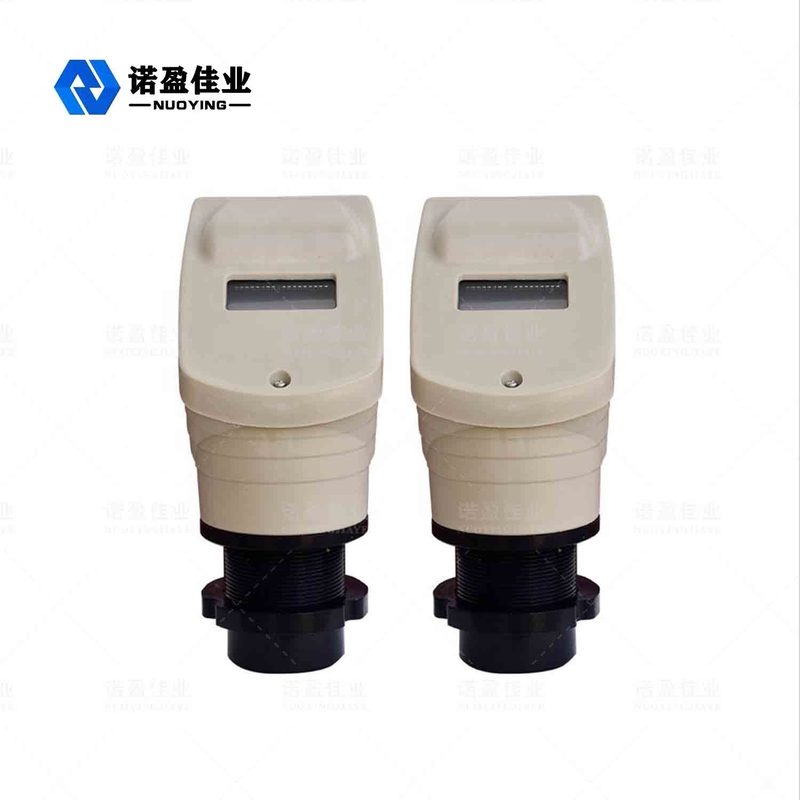

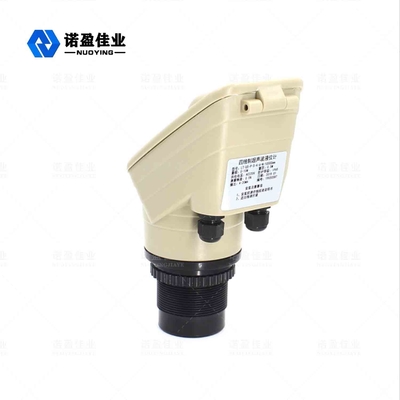

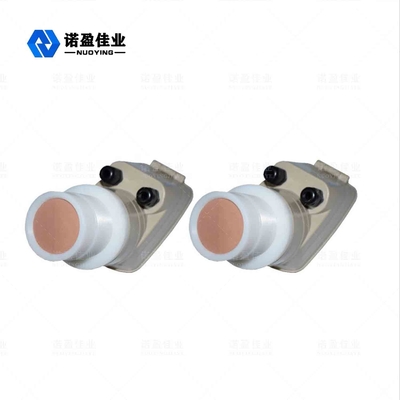

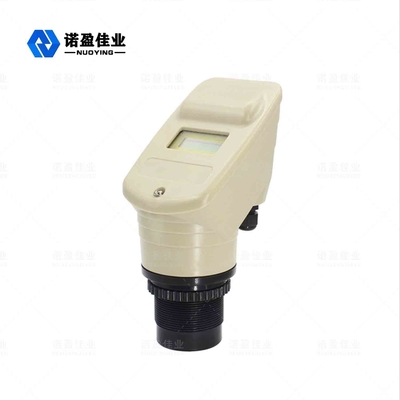

Передатчик уровня жидкости ультразвукового датчика уровня 220ВАК СС304

Передатчик уровня жидкости ультразвукового датчика уровня 220ВАК СС304

Наименование марки:	Nuoying JIAYE
Номер модели:	NYCSUL-501
МОК:	1
цена:	$100 to $280
Условия оплаты:	T/T
Способность к поставкам:	бесконечный

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Explosion proof certificate

Класс защиты:

ИП65, ИП67

Отображать:

ЖК-дисплей

Выходной сигнал:

4...20 мА/HART/RS485...

Режим отображения:

Уровень жидкости, расстояние (пустая высота)

Источник питания:

24 В постоянного тока 、 220VAC

Материал разъема:

ПП/ПВХ/ПТФЭ/304 (опционально)

Диапазон давления:

Нормальное давление

Выход:

4–20 мА Hart RS485 (опционально)

Упаковывая детали:

30cm×25cm×20cm

Поставка способности:

бесконечный

Выделить:

Ультразвуковой датчик уровня SS304

датчик уровня жидкости 220 В переменного тока

ультразвуковой измеритель уровня воды в резервуаре 220 В переменного тока

Описание продукта

Ультразвуковой датчик уровня

NYCSUL Ультразвуковой датчик уровня устанавливается на верхней части резервуара. Под управлением электронного блока, зонд излучает ультразвуковой импульс в измеряемую среду. Звуковая волна отражается от поверхности среды, часть отраженного эха принимается зондом и преобразуется в электрический сигнал. От излучения ультразвуковой волны до нового приема,время прямо пропорционально расстоянию от зонда до измеряемой среды. Электронный блок регистрирует время и вычисляет измеренное расстояние на основе известной скорости звука. Вычитанием определяется значение положения среды. Широко используется в открытых трубах, нефтебаках, насосных станциях, водонапорных башнях, плотинах, открытых каналах, разнице уровней и т.д.

Принцип работыТехнические параметры

Наименование продукта	Ультразвуковой датчик уровня
Диапазон измерения	20~30м (жидкость); 10~15м (твердое вещество)
Слепая зона	0.6~0.8м
Точность	0.2% от полного диапазона измерения (в воздухе)
Разрешение дисплея	1см
Токовый выход	4~20мА
Разрешение выхода	0.03% от полного диапазона измерения
Нагрузка выхода	0~600Ω
Релейный выход	управление верхним и нижним пределом
Спецификация реле	5A 250VAC/30VDC
Настройка параметров	3 кнопки датчика
Температура среды	-45°C~ 95°C
Период обнаружения	1 С
Установка	фланец или опора
Угол луча акустической волны	8°(3db)
Диапазон давления	±0.3MP

※ Примечание: Продукты могут быть изготовлены на заказ в соответствии с конкретными требованиями пользователей!Ультразвуковой датчик уровня

Принцип работыУльтразвуковой уровнемер устанавливается в верхней части контейнера. Под управлением электронного блока зонд излучает луч ультразвукового импульса в объект под управлением электронного блока. Акустическая волна отражается от поверхности объекта. Часть отраженных эхо-сигналов принимается зондом и преобразуется в электрические сигналы. По разнице во времени между повторным излучением и повторным приемом ультразвуковой волны и известной скорости звука определяется изменение уровня объекта. Микроволновой сигнал обрабатывается электронным устройством и, наконец, преобразуется в электрический сигнал, связанный с уровнем объекта.

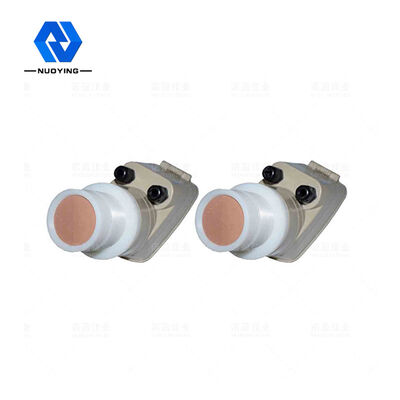

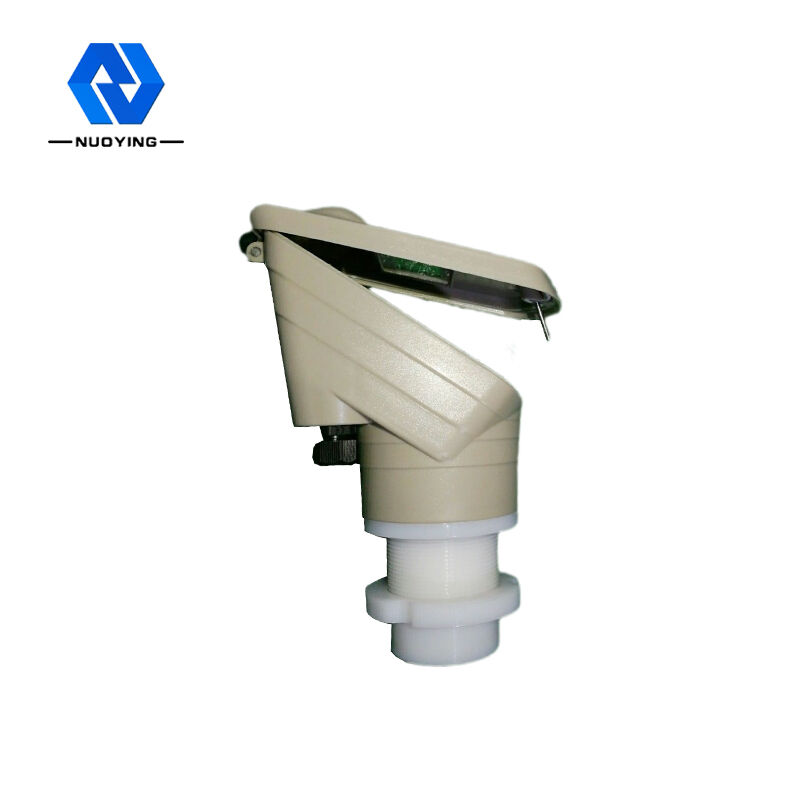

Передатчик уровня жидкости ультразвукового датчика уровня 220ВАК СС304 0
