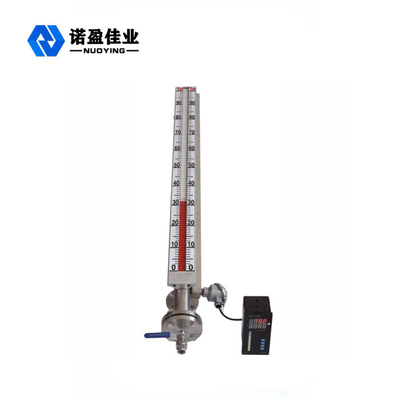

DC24V Магнитный поплавковый уровнемер с цифровым выходом M20*1,5

Магнитный поплавковый цифровой индикатор уровня на выходе Магнитный откидной уровнемер

Магнитный поплавковый цифровой индикатор уровня выходного сигнала Магнитный флип-манометр Описание:

Уровнемер может быть сконфигурирован как сигнализатор уровня жидкости и датчик уровня.Может достигать дальнего действия верхнего и нижнего светового индикатора уровня жидкости и звуковой сигнализации.Преобразователь может линейно преобразовывать изменение уровня в стандартный токовый сигнал 4 ~ 20 мА постоянного тока, который можно использовать с дополнительным прибором для отображения уровня / режима жидкости на большом расстоянии. Он имеет большой диапазон измерения, двухцветный флуоресцентный дисплей. , эффект спокойной ночи, коррозионная стойкость, защита от взрыва, безопасность и надежность.Может применяться для измерения уровня жидкости в различных емкостях, воды, промышленных загрязнений, различных масел, сжиженного газа, кислоты и щелочи и т.д. в промышленных и морских коммуникациях.

Магнитный поплавковый цифровой индикатор уровня на выходе Магнитный флип-указатель уровня Параметры:

Магнитный поплавковый цифровой индикатор уровня на выходе Магнитный откидной уровнемерПринцип:

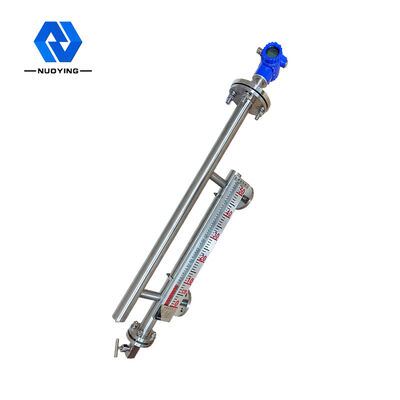

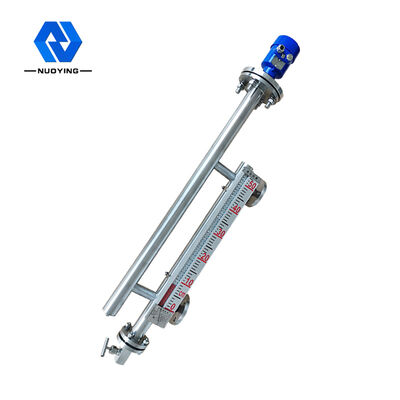

Преобразователь состоит из датчика уровня жидкости и преобразователя.Датчик состоит из ряда герконов и резисторов, установленных внутри трубки из нержавеющей стали с внутренним диаметром 20 и прикрепленных к внешней стороне измерительной трубки.Преобразователь состоит из электронных модулей и монтируется в распределительной коробке датчика.

Благодаря соединению магнитных поплавков датчик преобразует изменение жидкости в значение сопротивления резистора и преобразует его в сигнал стандартного тока 4 ~ 20 мА постоянного тока с помощью преобразователя и отправляет его на вторичный прибор для реализации удаленный дисплей уровня/режима жидкости.

Ввод в эксплуатацию, использование и техническое обслуживание

1, метод отладки передатчика

Поместите магнитную сталь в нулевое положение датчика уровня жидкости.В это время нижний геркон датчика втянут. Отрегулируйте «нулевой» потенциометр, чтобы сделать выход 4 ~ 20 мА;затем поместите магнит на полную шкалу и отрегулируйте потенциометр «Диапазон», выходной сигнал составляет 20 мА.Повторно несколько раз, отладка может быть завершена.

2, меры предосторожности при установке

(1) Когда датчик уровня установлен, посторонние предметы не должны попадать в измерительную трубку.

(2) Уровнемер должен быть установлен вертикально сбоку контейнера.Когда поплавок установлен в измерительной трубке, одним концом магнита вверх, не переворачивайте его.

3, ввести в эксплуатацию соображения

Когда датчик уровня введен в эксплуатацию, сначала медленно откройте верхний клапан, а затем медленно откройте нижний клапан, чтобы измеряемая жидкость медленно поступала в измерительную трубку, чтобы предотвратить быстрое попадание среды под давлением в контейнере в измерительную трубу, поэтому что поплавок быстро поднимается, что приводит к индикации, что отслеживание трубки не работает.

4, обслуживание уровнемера

(1) Если измеряемая среда содержит примеси и отложения, измерительную трубку и поплавок следует периодически очищать.При очистке поплавка следует использовать подходящее чистящее средство.Не бить и не тушить на открытом огне, чтобы предотвратить магнитное размагничивание.

(2) После длительного использования уровнемера жидкости, особенно после длительного использования в условиях высокой температуры, если обнаружено, что индикатор не является гибким, сначала следует проверить напряженность магнитного поля поплавковой магнитной стали. .Если магнитное поле было размагничено, следует заменить магнитную сталь или поплавок.
