Подробная информация о продукте:
|
Измеряя ряд: | 6m | Материал антенны: | 304 (опционный) |
---|---|---|---|
Электрический интерфейс: | M20×1.5, 1/2 NPT | Забор отголоска: | 55 times/s |
Средняя температура: | -40~+130℃ | Отростчатое давление: | -0.1~0.3MPa |
Типичное применение: | Жидкости, особенно низкая диэлектрическая константа, активность и другие сложные применения | ||
Высокий свет: | Передатчик 6m жидкостной ведомой волны ровный,Датчик радиолокатора ведомой волны ровный,Датчик уровня радиолокатора жидкостей |

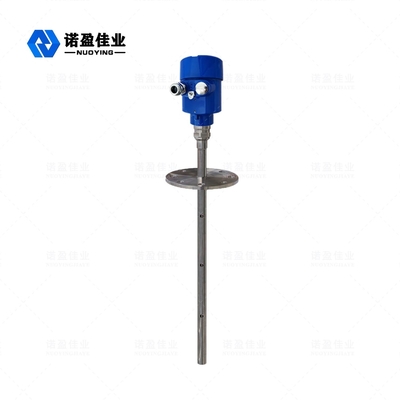

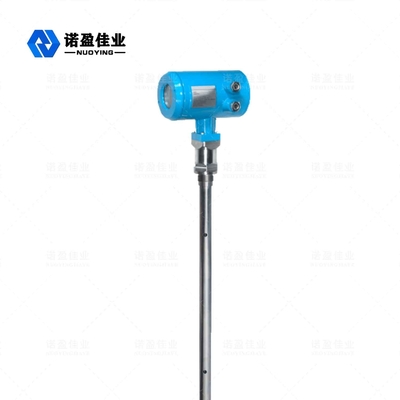

Не-вредный к радиолокатора ведомой волны NYRD704 человеческого тела 6m передатчику жидкостного ровному
Принцип деятельности передатчика радиолокатора NYRD704 ровный

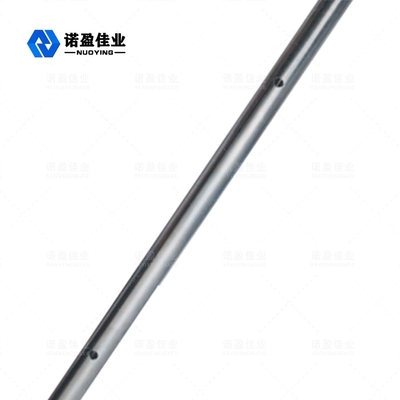

Радиолокатор ведомой волны испускает высокочастотные ИМПы ульс микроволны которые путешествуют вдоль компонента обнаружения (стальной кабель или стальная штанга). Сталкиваясь измеренное средство, часть энергии в импульсе отраженные назад должные к неожиданному изменению отражения диэлектрического постоянного причиняя. Промежуток времени между испущенным ИМПом ульс и отраженным ИМПом ульс пропорциональн к расстоянию измеренного средства.
Входной сигнал:
Радиолокатор ведомой волны измеряя аппаратура основанная на принципе перемещения времени. Волна радиолокатора путешествует на скорости света и время прохождения можно преобразовать в ровный сигнал электроникой. Зонд испускает высокочастотный ИМП ульс и распространяет его вдоль зонда кабеля или штанги. Когда ИМП ульс сталкивается материальная поверхность, отражено назад и получено приемником в аппаратуре, которая преобразовывает сигнал расстояния в ровный сигнал.
Отраженный сигнал передан вдоль зонда кабеля или штанги сетям аппаратуры электронным. Микропроцессор обрабатывает сигнал и определяет отголоски произведенные ИМПом ульс микроволны на материальной поверхности.
Правильное идентификация сигнала отголоска сделано программным обеспечением ИМПа ульс. Расстояние d к материальной поверхности пропорционально к перемещению t времени ИМПа ульс:
× T/2 d = c (c скорость света).
В виду того что знано расстояние e от пустого танка, материальный уровень l является следующим:
L = E - D
Выход:
Оно установленный путем вход пустой высоты e танка (= нул пунктов), высоты f полного бака (= в натуральную величину) и некоторых параметров применения. Параметры применения автоматически приспосабливают аппаратуру к окружающей среде измерения и соответствуют выходу 4-20mA.
Конструктивная особенность передатчика радиолокатора NYRD704 ровная
метр радиолокатора 1.Intelligent ровный принимает технологический прочесс предварительной микроволны и технологический прочесс уникального отголоска открытия отголоска. Измерение контакта, высокая точность измерения, более точное измерение. Между тем, радиолокатор ведомой волны анти--прилипатель и не повлиянный на внешней температурой как средние температура и прилипание.
2. разнообразие отростчатые методы соединения и типы элемента обнаружения делают радиолокатором ведомой волны серии 70X ровный метр соответствующий для различных сложных условий труда и применений. Как высокая температура, высокое давление, низкие средства массовой информации диэлектрического постоянного.
режим деятельности ИМПа ульс 3.Adopting, продукт испускает весьма - низкая мощность и может быть установлен в различные контейнеры металла и неметалла, который безвреден к человеческому телу и окружающей среде.
Параметры ровного передатчика радиолокатора NYRD704 технические
Типичное применение | Жидкости, особенно низкая диэлектрическая константа, активность и другие сложные применения |
Материал антенны | 304 (опционный) |
Измеряя ряд | 6m |
Измеряя точность | 0.05%-0.1%F.S |
Электропитание | 24VDC (2 линии, 4 линии) |
Средняя температура | -40~+130℃ |
Отростчатое давление | -0.1~0.3MPa |
Отростчатое соединение | Поток, фланец (опционный) |
Уровень защиты | IP67 |
Взрывозащищенная ранг | Exia II CT6 (опционное) |
Выход сигнала | 4… 20mA/HART/RS485/Modbus… |
Примечание: Согласно специфическим требованиям потребителей могут быть подгонянные продукты дизайна.
