Подробная информация о продукте:
|
| Типичное применение: | Жидкости (чистая вода, смазочные материалы, агрессивные жидкости и т. д.) | Ряд измерения: | URL верхнего предела (0-4m; 0-170m) |
|---|---|---|---|
| Электропитание: | 24 В постоянного тока (± 5%) | Отростчатая температура: | -10~+70℃ |
| Выход сигнала: | 4… 20mADC/HART/RS485. | Отростчатое соединение: | Фланец, поток, установка кронштейна (опционная) |
| Высокий свет: | жидкостный ровный передатчик 20mA,Передатчик фланца жидкостный ровный,Жидкостный передатчик ровного датчика |
||
Хорошая стабильность и высокий передатчик точности 20mA жидкостный ровный
Передатчик жидкостного уровня серии NH93420 совсем дизайн нержавеющей стали, полно загерметизировал аппаратуру жидкостного уровня погружающийся твердую пьезорезистивную измеряя. Этот продукт использует датчики давления высоко-стабильности и высоко-надежности пьезорезистивные от известных чужих брендов, так же, как высокоточного умного передатчик обрабатывая цепи. Он принимает точную цифровую технологию компенсации влияния температуры и нелинейная технология коррекции к сдержанному сигналу преобразована в стандартный выход электрического сигнала. Водоустойчивый кабель загерметизирован с кожухом, и трубка вентиляции в кабеле, могущие понадобиться в жидкости в течение длительного времени. Интегрированная структура и унифицированный выход сигнала обеспечить удобство для приобъектной пользы и режима автоматического управления. Продукт работает в двухпроводной системе, с небольшим размером, облегченной, легкой установкой и удобной пользой. Соответствующее для жидкостного ровного измерения и контроля в полях нефти, химиката, электростанций, городского водоснабжения, и исследования температуры воды.
Жидкостный ровный принцип деятельности передатчика

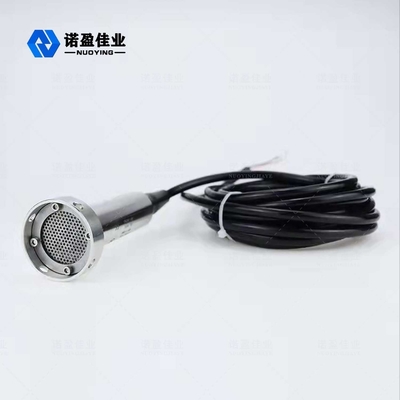

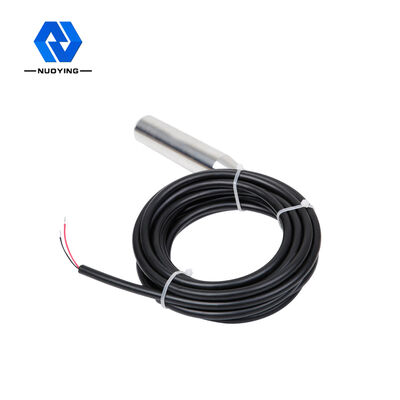

Ровный передатчик состоит из особенного газ-проводя кабеля с встроенным шлангом капилляра, давлени-устойчивым соединителем и зондом. Конструкция зонда датчика уровня погружающийся бочонок нержавеющей стали с диафрагмой на дне и покрытой пефорированным пластиковым снабжением жилищем. Жидкостное ровное измерение фактически разница между статическим давлением жидкости на зонде и фактическим атмосферным давлением, и после этого разница в давления преобразована в выходной сигнал 4~20mA керамическим датчиком (прикрепленным в фильм нержавеющей стали) и электронными блоками.
Когда передатчик уровня жидкости статического давления положен в некоторую глубину в жидкости, который нужно измерить, формула давления на жидкостной поверхности датчика является следующим: PA=p*g h+Pa жидкостная ровная формула получено: *g h=PA-Po/p
В то же время, давление жидкости введено в камеру положительного давления датчика через воздушно-проводя нержавеющую сталь, и после этого атмосферное давление на жидкостной поверхности соединено с камерой отрицательного давления датчика для того чтобы возместить Po на задней части датчика, так, что давление измеренное датчиком будет: =p*g-h PA-Po
Если жидкостная плотность равномерна, то разница в статического давления пропорциональна к жидкостной ровной высоте.
Жидкостные ровные параметры передатчика технические
| Типичное применение | Жидкости (чистая вода, смазки, въедливые жидкости, etc.) |
| Ряд измерения | URL верхнего предела (0-4m; 0-170m) |
| Электропитание | 24VDC (±5%) |
| Отростчатая температура | -10~+70℃ |
| Выход сигнала | 4… 20mADC/HART/RS485. |
| Амортизировать время | 0.1~16s регулируемое |
| Емкость перегрузки | <> |
| Материал диафрагмы | 316L, керамическая диафрагма (опционная) |
| Материал случая | Алюминий, нержавеющая сталь (опционная) |
| Отростчатое соединение | Фланец, поток, установка кронштейна (опционная) |
| Уровень защиты | IP68 |
| Взрывозащищенная ранг | Exia II CT5, Exd II BT5 (опционное) |
| Представление стабильности | ±0.05%FS/year; ±0.1%FS/year |
| Дисплей в реальном маштабе времени | LCD (опционный) |
Жидкостная ровная конструктивная особенность передатчика
1. Хорошая стабильность и высокая точность.
2. Структура восхитительна, ее можно сразу положить в измеренное средство для того чтобы измерить жидкостный уровень, и очень удобно установить и использовать.
3. Твердая структура, отсутствие двигающие части, высокая надежность и длинный срок службы. Высокоточное измерение можно выполнить от воды, масла для вставки с большой вязкостью, и не повлияно на пениться, низложением и электрическими характеристиками измеренного средства.
4. Широкий диапазон компенсации влияния температуры.
5. С предохранением от полярности обратного электропитания и перегрузить настоящую ограничиваясь защиту, анти--молния, взаимодействие частоты анти--радио.
Жидкостная ровная область применения передатчика
Гидростатический передатчик уровня входного сигнала (метр уровня входного сигнала) соответствующий для ровного измерения различных средств массовой информации в системах и индустрий как петрохимическое, металлургия, электричество, фармацевтическое, водоснабжение и дренаж и охрана окружающей среды. В то же время, гидростатический ровный метр также широко использован в городском водоснабжении и дренаже, очистке сточных вод, грунтовых водах, запрудах резервуара, реках, океанах и другом уровне воды контролируя поля.
