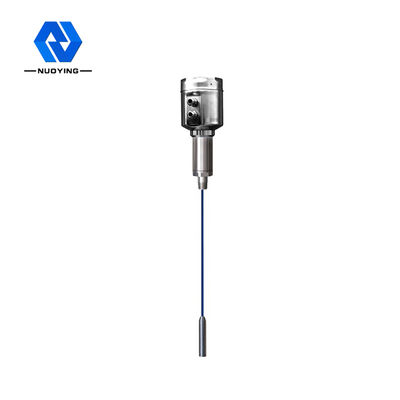

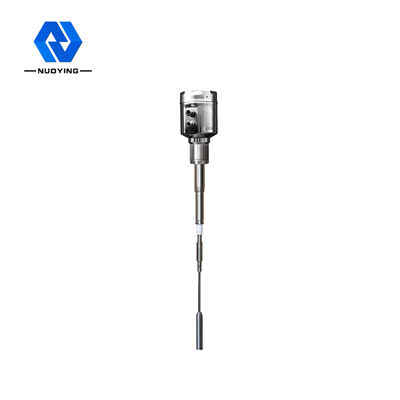

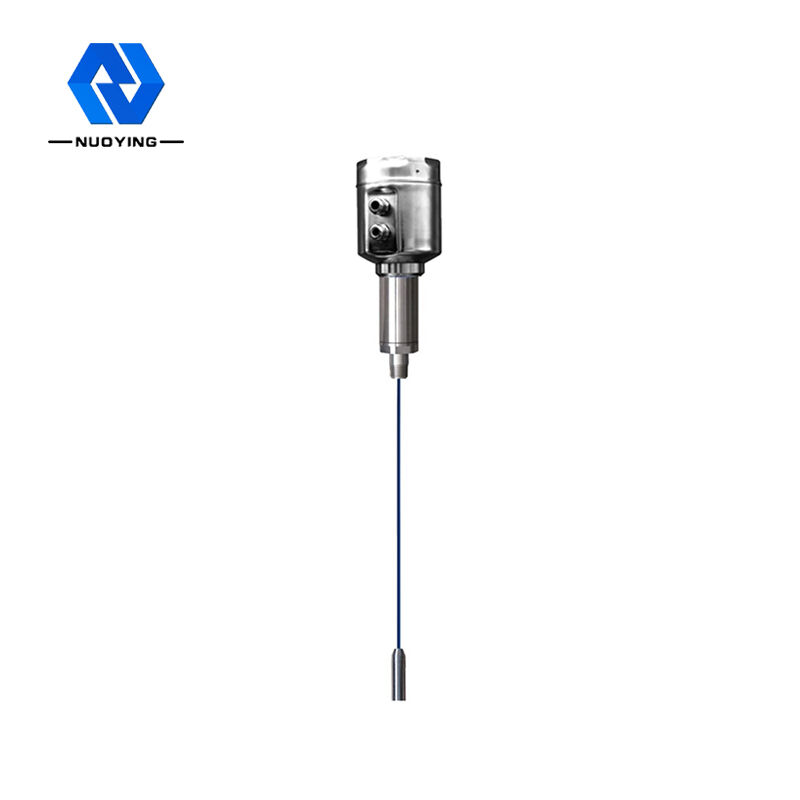

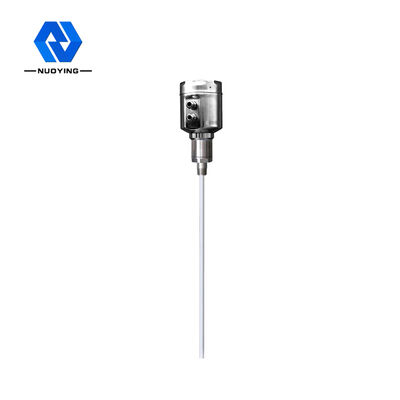

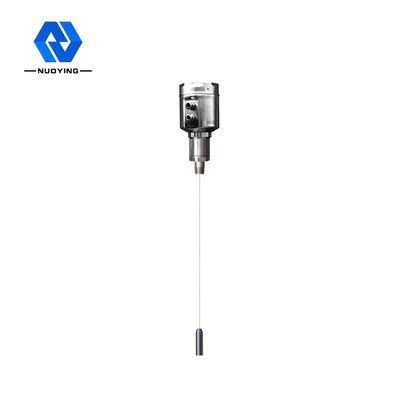

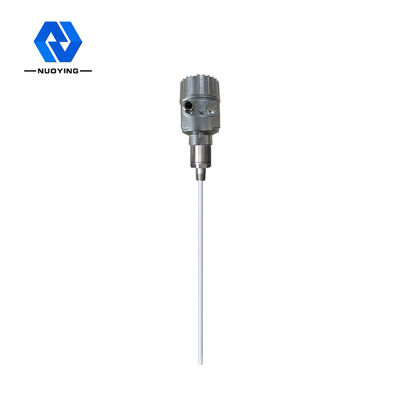

Гибкий кабель ВЧ-датчика уровня глубокого колодца 304 NYSP — M20

Адаптивный высокоточный уровнемер с расширенным диапазоном NYSP-M20 RF Admittance

Принцип работы уровнемера NYSP-M20 RF Admittance

Технология измерения радиочастотной проводимости является технологией измерения уровня с уникальными преимуществами. Хотя концепция аналогична общей технологии емкостного измерения, технология радиочастотной проводимости включает в себя схему Driving-Shield и схему прерывателя в электронном блоке, что позволяет раздельно измерять импеданс и емкостное сопротивление. Импеданс и реактивное сопротивление любого подвешенного материала рассчитываются по законам физики как равные по величине, поэтому эффект подвешенного материала может быть измерен и исключен из общего выходного сигнала путем фазового сдвига колебательной схемы.

Зонд радиочастотного уровнемера устанавливается в резервуар, и зонд улавливает изменение радиочастотного сигнала, вызванное изменением уровня. Конец Driving-Shield зонда предотвращает образование контура радиочастотного тока через подвешенный материал, обеспечивая точность измерения.

Технические параметры уровнемера NYSP-M20 RF Admittance

Особенности конструкции уровнемера NYSP-M20 RF Admittance

1. Стабильность: стабильный и надежный выходной сигнал, устойчивость к золе, падающему материалу, водяному пару, кристаллизации, налипанию воска.

2. Не требует обслуживания: отсутствие движущихся частей, легко изнашивающихся деталей, отсутствие необходимости в частой чистке, обслуживании, наладке.

3. Защита от налипания материала: уникальная конструкция схемы Driving-Shield улучшает защиту от налипания материала.

4. Диапазон питания: рабочий диапазон источника питания: 13 ~ 35 В постоянного тока.

Область применения уровнемера NYSP-M20 RF Admittance

1. Нефтяные месторождения: резервуары для хранения сырой нефти, резервуары для хранения нефтепродуктов, трехфазные сепараторы, отстойники, резервуары для сточных вод, интерфейсы нефть-вода, резервуары для бурового раствора и т. д.

2. Химическая промышленность: установки первичной переработки нефти, силосы для сырья, промежуточные силосы, реакторы, силосы для твердых веществ, резервуары для хранения битума и т. д.

3. Металлургия: доменные печи, силосы для руды, дробилки руды, силосы для сырья, силосы для вспомогательных материалов, силосы для глиноземного порошка, буферные емкости электролизеров и т. д.

4. Прочее: карьеры, угольные шахты, охрана окружающей среды, судостроение и другие отрасли.
