Подробная информация о продукте:
|
Типичное применение: | жидкость в сильной корозии, низкой диэлектрической константе | Электрический интерфейс: | M20×1.5 |
---|---|---|---|
МОДЕЛЬ ПРОДУКТА: | NYRD 701 | Форма антенны: | Тип кабеля, тип штанги |
Материал антенны: | PTFE, 304 | Забор отголоска: | 55 раз /s |
Точность измерения измеряя ряда: | 30 m /0.05 % | 0,1% F.S | Электропитание: | 220VAC |
Высокий свет: | метр радиолокатора ведомой волны 30m ровный,Contactable передатчик радиолокатора ведомой волны,Передатчик сильного радиолокатора корозии жидкостного ровный |

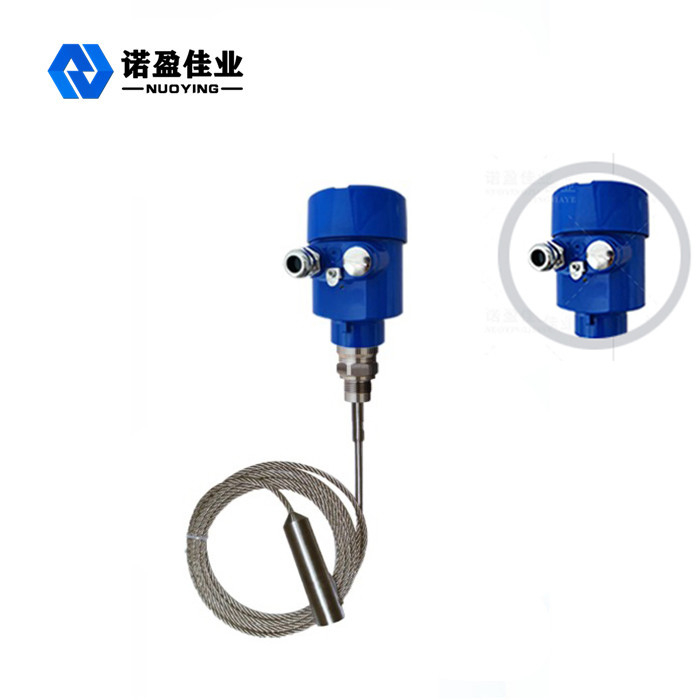

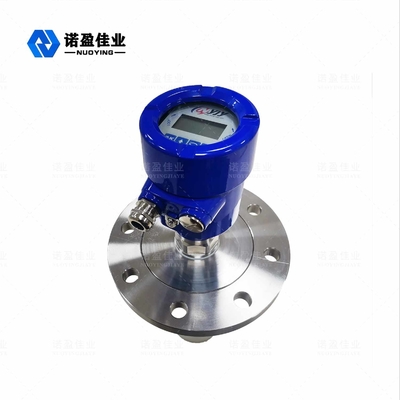

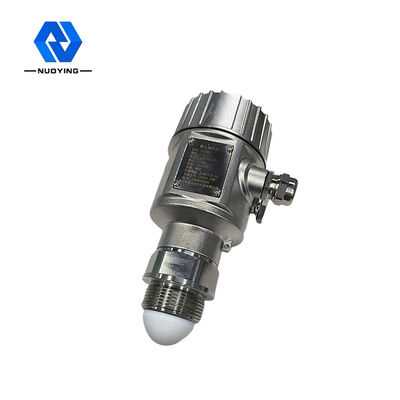

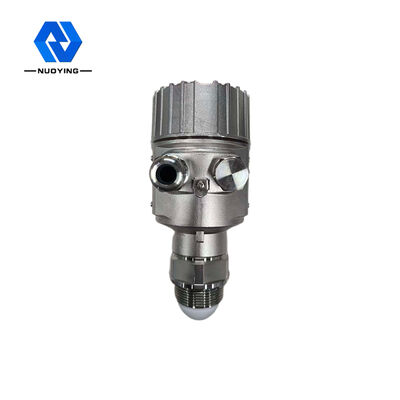

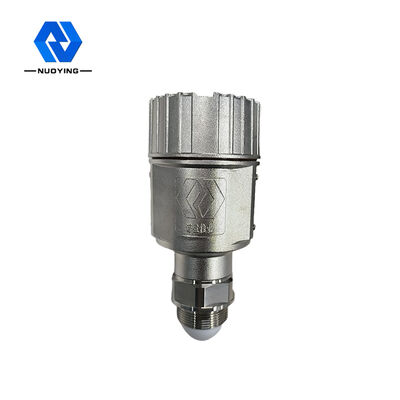

радиолокатора ведомой волны 30m метр Contactable ровный для сильной жидкости NYRD 701 корозии
Принцип деятельности радиолокатора ведомой волны 30m метра Contactable ровного для сильной жидкости NYRD 701 корозии
Высокочастотный ИМП ульс микроволны испущенный радиолокатором ведомой волны распространяет вдоль компонента обнаружения (стальной кабель или стальная штанга), и сталкивается измеренное средство. Должный к неожиданному изменению диэлектрической константы, он причиняет отражение, и часть энергии в импульсе отражена назад. Промежуток времени между переданным ИМПом ульс и отраженным ИМПом ульс пропорциональн к расстоянию измеренного средства.
Процесс входного сигнала
Радиолокатор ведомой волны измеряя аппаратура основанная на принципе перемещения времени. Волна радиолокатора бежит на скорости света, и время выполнения можно преобразовать в сигнал уровня объекта электронными блоками. Зонд испускает высокочастотный ИМП ульс и распространяет вдоль зонда кабеля или штанги.
Процесс выхода
Путем вход пустой высоты e танка (= нул), высота f полного бака (= полный диапасон) и некоторые параметры применения, параметры применения автоматически приспособят метр к измеряя окружающей среде, соответствие к выходу 4-20mA.
Конструктивные особенности радиолокатора ведомой волны 30m метра Contactable ровного для сильной жидкости NYRD 701 корозии
◎Метр уровня объекта радиолокатора ведомой волны принимает технологический прочесс предварительной микроволны и технологический прочесс уникального отголоска открытия отголоска, измерение контакта, высокую точность измерения, более точное измерение. В то же время, радиолокатор ведомой волны не повлиян на внешней средой как средние температура и прилипание.
◎Метр уровня объекта радиолокатора ведомой волны серии 70X соответствующий для различных сложных условий труда и применений должных к различным отростчатым режимам соединения и типам модуля обнаружения. Как: высокая температура, высокое давление и низкое средство диэлектрического постоянного.
◎Режим ИМПа ульс работая, низкую силу излучения, можно установить в разнообразие металл, контейнеры неметалла, никакой вред к человеческому телу и окружающую среду.
Технический параметр радиолокатора ведомой волны 30m метра Contactable ровного для сильной жидкости NYRD 701 корозии
Типичное применение | Жидкостный (сильная корозия, низкая диэлектрическая константа, прилипание, высокая температура и высокое давление, встроенный змеевик для обогрева, лестница, промежуточная плита этажных прессов и другие сложные случаи) |
Пыль (пепел, порошок известняка, порошок цемента, бетон и другие средства массовой информации) | |
Твердый (небольшие частицы, зерно, гравий, песок и другие средства массовой информации) | |
Модель продукта | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Форма антенны | Тип кабеля, тип штанги, двойной тип кабеля, двойной тип штанги, тип трубки проводника волны |
Материал антенны | PTFE, 304, 316 |
Забор отголоска | 55 раз /s |
Измеряя ряд | 6m, 30 m |
Точность измерения | 0,05% | 0,1% F.S |
Электропитание | 24VDC (двухпроводной, четырехпроводной), 220VAC |
Выход сигнала | 4… 20mA/HART/RS485/Modbus… |
Отростчатая температура | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
Отростчатое давление | -0.1~2.0MPa, - 0.1~4.0MPa |
Отростчатое соединение | Поток, кронштейн, фланец, струбцина (опционная) |
Электрический интерфейс | M20×1.5, ½ «NPT |
Ранг защиты | IP 65, IP 67, IP 68 (опционный) |
Взрывозащищенная ранг | ExiaIICT6Ga, ExdIICT6Gb (см. сертификат для деталей) |
Примечание ※: Продукт можно подгонять согласно специфическим требованиям потребителей.
