| Наименование марки: | NUOYINGJIAYE |
| Номер модели: | NYDR-3051 |
| МОК: | 1PCS |
| цена: | 400-550 |
| Условия оплаты: | T/T |
| Способность к поставкам: | 600PCS в месяц |
ВысокаяСтабильность и надежность РЧ емкостная жидкостьИндикатор уровня дляРазличные жидкие приложения
Несколько типов зондов и материаловРЧ емкостной измеритель уровня жидкости, который легко установитьОПринцип работы
На основе технологии емкости RF.Примените радиочастоту к зонду, определите влияние окружающей среды с помощью непрерывного анализа.Потому что каждый материал имеет свою диэлектрическую проницаемость, и они отличаются от проводимости воздуха.Когда зонд контактирует с материалом, общий импеданс, отражаемый небольшим сдвигом емкости, изменяется.Поскольку зонд под напряжением и стенка контейнера образуют вместе конденсатор, изолятор зонда и окружающий воздух становятся диэлектрическими материалами.Когда воздух (диэлектрическая проницаемость 1,0) заменяется другим материалом (диэлектрическая проницаемость> 1,0), изменение значения емкости приводит к изменению импеданса.Этот эффект измеряется схемой, а затем сравнивается с эталонными данными, установленными настройкой чувствительности (схемой).
Более того, добавив в технологию RF Admittance схему Driving-Shield и прерыватель, можно реализовывать раздельные измерения импеданса и емкости.Таким образом, измеритель уровня радиочастотного пропускания может избежать ошибочных указаний из-за зависания материала во время процесса измерения.Это обеспечивает точность измерения.
Особенность конструкции ВЧ-емкостного измерителя уровня жидкости
★ Встроенный модульный преобразователь и датчик, отсутствие движущихся частей, высокая надежность и сильная защита от помех
★ Более широкая применимость с несколькими формами зондов, несколькими формами технологических соединений и несколькими материалами изготовления также может быть настроена по индивидуальному заказу.
★ Простота установки и отладки, удобство обслуживания.
ВЧ-емкостной измеритель уровня жидкостиТехнический параметр
| Типичное применение | Жидкость, специально для Stronge Corrosive Liquid |
| Модель продукта | НИДР-3051 |

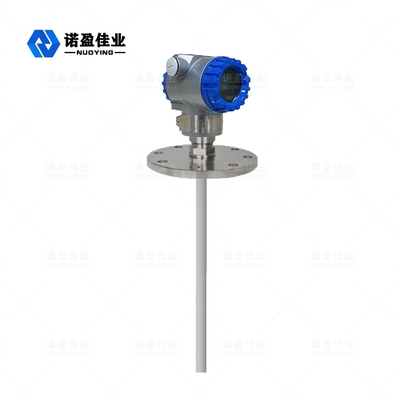

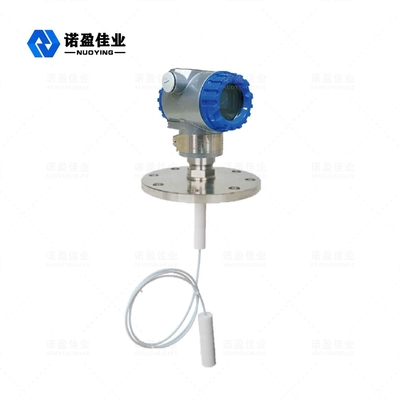

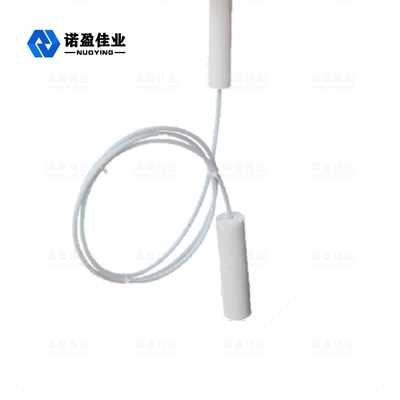

| Тип антенны | Мягкий кабель, жесткий стержень. |
| Материал антенны | ПТФЭ, 304, 316 |
| Диапазон измерения | 6м, 20м |
| Временная задержка | 0~30с непрерывно Регулируемый |
| Температура процесса | -184 ~ +260°С |
| Давление процесса | -0,1 ~ 1,6 МПа |
| Технологическое соединение | Резьба, фланец |
| Электрический интерфейс | М20 х 1,5,1/2" NPT |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4-20 мА /HART/RS485/Modbus |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности в сертификате) |

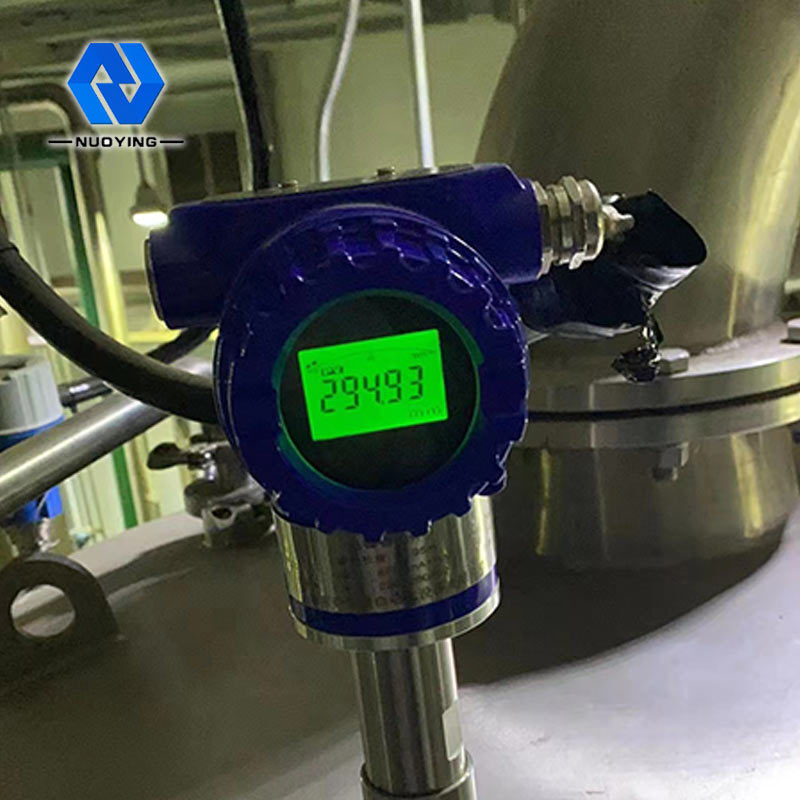

ВЧ-емкостной измеритель уровня жидкостиПрименение продукта
Емкостный измеритель уровня может использоваться для непрерывного измерения уровня почти всех сильных, слабых или неагрессивных сред в открытых сосудах или сосудах под давлением.Широко используется в: нефтяной, химической промышленности, производстве удобрений, металлургии, природном газе, электростанциях, машиностроении, производстве, фармацевтической фабрике, очистке сточных вод, пищевых продуктах и других промышленных случаях обнаружения и контроля уровня жидкости.
