Подробная информация о продукте:
|
Типичное применение: | Жидкость | Модель продукта: | NYCZ500 |
---|---|---|---|
Способ установки: | Верхн-установленный | Диапазон измерения: | 0-50~5000mm (тип кабеля: 25m) 50-5000mm |
Точность измерения: | +0.5mm | Отростчатая температура: | - ℃ 40~+120 |
Отростчатое давление: | -0.1~1.6MPa, - 0.1~2.5MPa | Связь: | Проденьте нитку, послужите фланцем, ставьте в скобки (опционный) |
Высокий свет: | Изолированный магнитный преобразователь уровня,Магнитный преобразователь уровня с плавающим шариком,Промышленный магнитный поплавковый уровнемер |

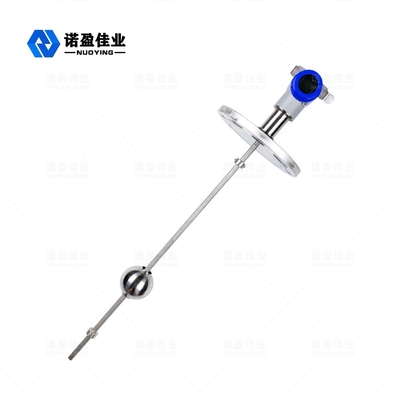

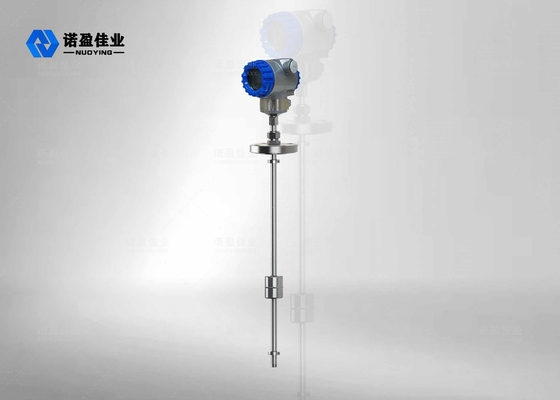

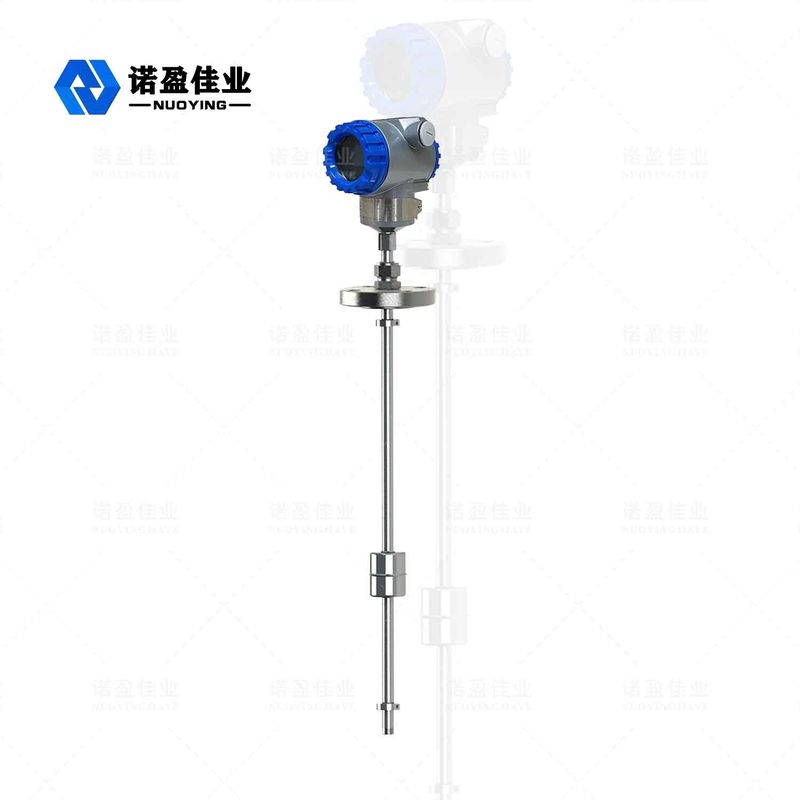

Полностью изолированный MмагнитныйФЛотмячуровеньметр безопасно и надежноПромышленные применения
Простая структура МмагнитныйФЛотмяч луровеньСчетчик работает стабильно Принцип работы
В измерителе уровня с магнитным поплавком используется магнитный поплавковый шар в форме кольца, который заставляет сухие язычковые трубки в основном измерительном стержне втягиваться по мере повышения уровня жидкости.Затем он преобразует уровень жидкости в соответствующее сопротивление для вывода сигнала.Он преобразует сигнал сопротивления в двухпроводной токовый выходной сигнал 4-20 мА путем установки встроенного модуля схемы передачи в распределительной коробке.Магнитный поплавковый измеритель уровня также оснащен встроенным светодиодным цифровым дисплеем для измерения уровня жидкости.Изделия серии NYFZ-X стандартные, антикоррозийные и взрывозащищенные.
Магнитный измеритель уровня с плавающим шариком работает по принципу плавучести и магнитной связи.В детекторной трубке установлена группа сухих герконовых трубок и прецизионных резисторов.Когда магнитный поплавковый шарик перемещается вверх и вниз вдоль трубки обнаружения с изменением уровня жидкости, сухие язычковые трубки соединяются по очереди, чтобы изменить значение выходного сопротивления трубки обнаружения.Модуль схемы преобразования в распределительной коробке преобразует значение в выходной ток 4~20 мА.
Поплавковый шар может быть из разных материалов и форм.Такие как 1Cr18Ni9Ti, PP, PVC, PTFE и другие материалы.Для измерения различных условий работы, таких как антикоррозийные, взрывозащищенные и устойчивые к давлению.При выборе магнитного поплавкового уровнемера обратите внимание на плотность и вязкость измеряемой среды для более точного измерения.
МмагнитныйФЛотмяч луровеньметр Особенность дизайна
◎ Простая конструкция, прочная и надежная, стабильная работа.
◎ Дисплей показывает уровень жидкости красным цветом, что интуитивно понятно, привлекательно и легко читается.
◎ Можно выбрать несколько форм установки и форм подключения.Большой диапазон измерения, отсутствие слепых зон во всем процессе измерения.
◎ Непрерывное измерение уровня различных жидкостей и высокотемпературных, высоконапорных, агрессивных, горючих и взрывоопасных сред.Дисплей и тестируемый носитель
◎ Полностью изолирован, безопасен и надежен.Профессиональный дизайн может быть выполнен для специального давления и температуры.
МмагнитныйФЛотмяч луровеньметрОсобенность дизайна
Типичное применение | жидкость |
Модель продукта | NYDFZ-X |
Материал зонда | 304, 316 |
Диапазон измерений | 50-5000мм |
Потребляемая мощность | 720 мВт |
Температура процесса | - 40~+120 ℃ |
Средняя плотность | 500-2000кг/м3 |
Давление процесса | -0,1~+1,6 МПа, -0,1~+2,5 МПа |
Технологическое соединение | резьба, фланец, кронштейн (опционально) |
Электрический интерфейс | М20 х 1,5, G3/4'' |
Источник питания | 24 В постоянного тока, 220 В переменного тока (опционально) |
Показать на месте | ЖК-дисплей (опционально) |
Степень защиты | IP65 |
Взрывозащищенный класс | Exia II CT6 (подробности в сертификате) |
МмагнитныйФЛотмяч луровеньметрПрименение продукта
Магнитный измеритель уровня с плавающим шаром подходит для отображения уровня жидкости на контейнерах с химическим, нефтяным и другим промышленным оборудованием.В настоящее время он широко используется для измерения и контроля уровня жидкости в нефтяной, химической, металлургической, энергетической, пищевой, фармацевтической, бумажной и других отраслях промышленности.
