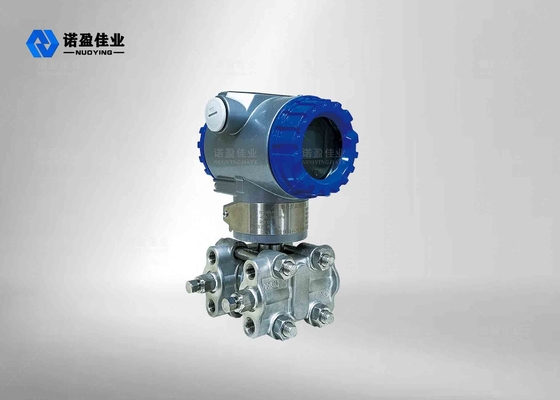

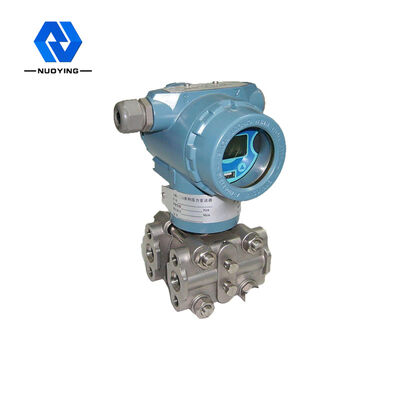

Передатчик перепада давления 3051 для измерения давления паров жидкости газа

Высокая стабильность3051ДдифференциальныйПдавлениеТпередатчик ДляГаз Жидкость Пар ДавлениеИзмерениеПриложения

Автодиагностика 3051 Принцип работы стабильного давления датчика перепада давления высокий

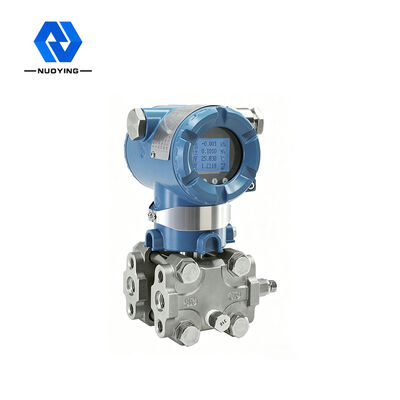

Интеллектуальный преобразователь перепада давления/давления серии NY3051 представляет собой интеллектуальный прибор полевого типа, соответствующий протоколу HART. Благодаря оригинальной импортированной конструкции диафрагмы микропроцессор и схема связи HART могут использоваться для двусторонней связи с любым программным обеспечением верхнего уровня, которое поддерживает протокол связи HART или 475, а также другими ручными операторами, которые соответствуют протоколу связи HART. Он также оснащен 5-битным интеллектуальным цифровым ЖК-дисплеем, который может отображать на месте значение перепада давления/давления, входное значение и выходное значение. Отладка очень удобна для реализации цифровых и интеллектуальных функций передатчика. Он совместим с традиционным аналоговым выходным сигналом 4–20 мА, поэтому его можно заменить аналоговым счетчиком без изменения системы управления.

Интеллектуальный преобразователь перепада давления/давления серии NY3051 имеет чувствительный компонент переменной емкости, называемый камерой «δ», технологическое давление передается в «δ» центральную диафрагму камеры. Центральная диафрагма представляет собой натянутый упругий элемент, который создает соответствующее деформационное смещение под действием разницы давлений между двумя сторонами, действующее на нее, и это смещение преобразуется в дифференциальную емкость, образующуюся на обкладке конденсатора. Дифференциальная емкость преобразуется в стандартный выходной сигнал с помощью электронной схемы.

3051 Датчик перепада давленияОсобенность дизайна

◎ Высокая точность и хорошая стабильность;

◎ С функцией непрерывной самодиагностики, линейной компенсации и цифровой точной настройки;

◎ Возможна локальная регулировка нулевого положения и диапазона, а также дистанционная регулировка с помощью удаленного ручного оператора и компьютера. Линейный или квадратный выходной сигнал может быть выбран в соответствии с различными приложениями; Время демпфирования можно установить в диапазоне 0,1–16 с;

◎ Единицы измерения давления можно конвертировать между кПа, Па, Inlz0, барами и т. д.; Режимы отказа и безопасности можно установить путем переключения переключателя отказа/безопасности; С одноточечным, многоточечным и прерывистым режимами:

◎ Благодаря функции защиты от сбоя питания рабочие данные могут автоматически сохраняться в случае сбоя питания;

◎ Твердые компоненты, вставная печатная плата небольшая, легкая, прочная и ударопрочная;

◎ Хорошая защита от однонаправленной перегрузки:

3051 Датчик перепада давленияТехнические параметры

3051 Датчик перепада давления Продукт Приложения

★Нефтяная/нефтехимическая/химическая промышленность: он сочетается с дросселирующим устройством для обеспечения точного измерения и контроля расхода. Он может измерять давление и уровень жидкости в трубах и резервуарах для хранения.

★Электроэнергетика/городской газ/другие предприятия компании: места, требующие высокой стабильности и высокой точности измерений.

★Производство целлюлозы и бумаги: используется в местах, где требуется химическая стойкость и устойчивость к коррозии.

★Сталь/цветные металлы/керамика: используются там, где для измерения давления в печи требуется высокая стабильность и высокая точность.

★Машиностроение/судостроение: используется в местах, где требуются стабильные измерения при строгом контроле (температура, влажность и т. д.) и условиях высокой точности.
