Подробная информация о продукте:
|
| Типичное применение: | Жидкость (не не шевеля.) | Модели продукта: | NYCSUL-503 |
|---|---|---|---|
| Тип зонда: | Тело, разделенное тело, взрывозащищенное, анти--корозия, анти--корозия | Материал формы антенны: | PP, PVC, PTFE |
| Верность измерений: | <0> | Отростчатое давление: | MPa -0,1 ~=0.1 (атмосферное давление) |
| Технологическое соединение: | Фланец | Взрывозащищенная ранг: | Exia II CT6 Ga, Exd II CT6 Gb (см. сертификат) |
| Высокий свет: | Ультразвуковой уровнемер из ПТФЭ,ультразвуковой датчик уровня с установкой сигнализации,ультразвуковой датчик уровня с фланцем |
||

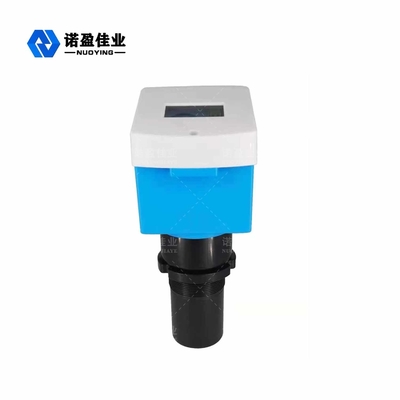

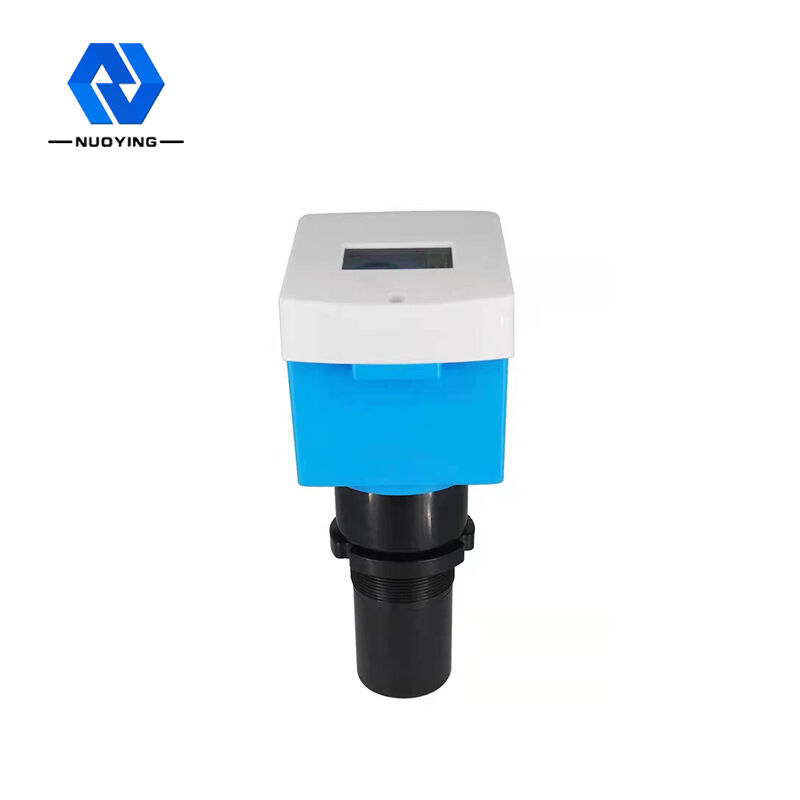

Высокая чувствительность NYCSUL Ультразвуковой сигнал тревоги датчика уровня в любой точке
Принцип работынастройки высокочувствительного ультразвукового уровнемера NYCSUL в любой точке
Принцип работы ультразвукового уровнемера заключается в том, что ультразвуковой преобразователь (зонд) посылает высокочастотную импульсную звуковую волну, когда она встречается с поверхностью измеряемого материала (материала), отражается и отклоняется назад.Отраженное эхо принимается преобразователем и преобразуется в электрический сигнал.Время распространения звуковой волны пропорционально расстоянию от звуковой волны до поверхности объекта.Связь между расстоянием передачи звуковой волны S, скоростью звука C и временем передачи звука T может быть выражена формулой: S=C×T/2.
Поскольку передаваемый ультразвуковой импульс имеет определенную ширину, отраженная волна на небольшом участке рядом с преобразователем перекрывается с переданной волной, которую невозможно идентифицировать и измерить расстояние до нее.Эта область называется мертвой зоной измерения.Размер слепой зоны связан с моделью ультразвукового уровнемера.
Зондовая часть излучает ультразвуковые волны, ультразвуковые волны будут отражаться при столкновении со средой с большой разницей плотности от воздуха, а отраженные волны будут приниматься зондовой частью.Расстояние от зонда до поверхности жидкости (объекта) пропорционально времени прохождения ультразвуковой волны: расстояние [м] = время x скорость звука/2 [м]
Особенность дизайнанастройки высокочувствительного ультразвукового уровнемера NYCSUL в любой точке
◎ разумный дизайн, отличная производительность, простая структура, удобная установка и т. д.
◎ Датчик с малым углом предназначен для ультразвуковых волн, с большой мощностью передачи и высокой чувствительностью
◎ установка верхнего и нижнего пределов и настройка сигналов тревоги в любой момент, может использоваться для непрерывного измерения жидкости и контроля уровня жидкости
технические параметрынастройки высокочувствительного ультразвукового уровнемера NYCSUL в любой точке
| Ттипичное приложение | Жидкость (без перемешивания, пены, улетучивания и т. д.) |
| Модели продуктов | НИКСУЛ-501, НИКСУЛ-502, НИКСУЛ-503 |
| Тип зонда | Корпус, разъемный корпус, взрывозащищенный, антикоррозийный, антикоррозийный и взрывозащищенный |
| Материал антенны | ПП, ПВХ, ПТФЭ, 304 |
| Диапазон измерения | 0 ~ 20 м (встроенный), 0 ~ 40 м (отдельно), |
| Точность измерения | <0,25% (диапазон <20 м), <0,5% (диапазон >20 м) |
| Температура процесса | 3 м, 20 м (глубокая скважина может достигать нескольких сотен метров, что также можно настроить) |
| Точность измерения | 0,05% ~ 0,1% F. S |
| Температура процесса | -20~+70С |
| Технологическое давление | -0,1 ~=0,1 МПа, (атмосферное давление) |
| Электрический интерфейс | M20×1,5,½"NPT |
| Класс защиты | IP65, IP67, IP68 (опционально) |
| Технологическое соединение | Технологическое соединение |
| Режим отображения | Уровень жидкости, расстояние (высота воздуха) |
| Установите вывод | Установка верхнего предела, установка нижнего предела |
| Выходной сигнал | 4... 20 мА/HART/RS485/Modbus... |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
