Подробная информация о продукте:
|
| Типичное применение: | Низкая жидкость диэлектрического постоянного | Материал антенны: | Штанга бочонка трудная |
|---|---|---|---|
| Источник питания: | 24 VDC | средняя температура: | -40~+200℃ |
| Отростчатое давление: | -0.1~8.0MPa | рычаг процедуры: | Поток, фланец (опционный) |
| уровни защиты: | IP6 7 | взрывозащищенная классификация: | ExiaIICT6 (опционное) |
| Высокий свет: | Бочкообразный РЧ-передатчик с жестким стержнем,РЧ-передатчик с низкой диэлектрической проницаемостью для жидкости |
||

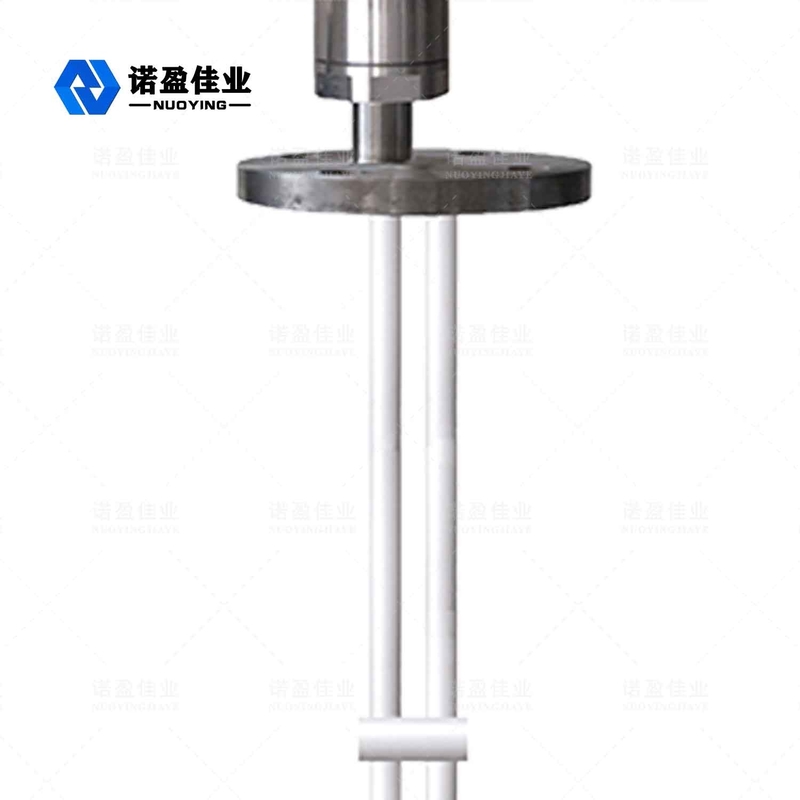

Передатчик уровня адмиттанса NYSP-M21 RF для жидкости с низкой диэлектрической проницаемостью
Принцип работы преобразователя уровня радиочастотной проводимости NYSP-M21 для жидкости с низкой диэлектрической проницаемостью
Измеритель уровня радиочастотной проводимости в основном состоит из части обнаружения и части передачи.Детекторная часть включает зонд, защитный кожух и т. д.;, Усилитель модуляции, демпфирующий фильтр, схема ограничения напряжения и преобразования напряжения в ток и т. д. Согласно принципу моста, увеличение емкости из-за повышения уровня жидкости делает мост неуравновешенным.В то же время выходное напряжение демодулятора, пропорциональное разбалансу моста, фильтруется и усиливается, выходное демпфируется и преобразуется в напряжение/ток.Токовый сигнал 4-20 мА пропорционален уровню.Будь то измеритель уровня радиочастотной емкости или измеритель уровня радиочастотной проводимости, он может точно измерять уровень среды, но по сравнению с обычным измерителем уровня радиочастотной емкости, измеритель уровня радиочастотной проводимости больше подходит для измерения уровень материала, потому что он может. Влияние висящего материала на измерение уровня материала хорошо обработано.
Особенности дизайнаРЧ-преобразователя уровня NYSP-M21 для жидкости с низкой диэлектрической проницаемостью
◎ защита от зависания: уникальная схема защиты водителя улучшает способность защиты от зависания
◎ диапазон источника питания: рабочий диапазон источника питания: 13 ~ 35 В постоянного тока
◎ температура процесса зонда: - 100 ℃ ~ 800 ℃
◎ Нет измерения мертвой зоны, может применяться к большому диапазону случаев измерения уровня материала более десяти сантиметров или даже нескольких сантиметров
◎Максимальный диапазон измерения может достигать сотен метров, даже сотен метров
◎Большим преимуществом этого прибора является измерение границы раздела вязких материалов.
◎стабильный и надежный выход, устойчивый к летучей золе, падающим материалам, водяному пару, кристаллизации и воску
◎ без движения, без легко изнашиваемых деталей, без регулярной чистки, технического обслуживания и отладки
технические параметрыРЧ-преобразователя уровня NYSP-M21 для жидкости с низкой диэлектрической проницаемостью
| Типичное применение | Жидкость (коррозия, проводимость, низкая диэлектрическая проницаемость, перемешивание, граница раздела, электрическая дегидратация, вязкость, глубокая скважина, сверхбольшой диапазон и другие случаи) |
| Пыль (проводимость, изоляционный порошок и т. д.) | |
| Твердые (проводящие, изолирующие, сверхвысокотемпературные изолирующие твердые и т. д.) | |
|
модель продукта
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Форма антенны
|
Мягкий кабель, изолированный мягкий кабель, неизолированный мягкий кабель, жесткий стержень, изолированный жесткий стержень, изолированный жесткий стержень с обоих концов, цилиндрический жесткий стержень |
| Материал антенны | ПТФЭ, 304, 316 |
| диапазон измерения | 3 м, 20 м (глубокий колодец может измерять сотни метров и может быть настроен) |
| Длина волны | 635-650мм |
| Точность измерения | 0,05%~0,1% полной шкалы |
| Источник питания | 24 В постоянного тока |
|
сигнальный выход |
4...20 мА/HART/RS485/Modbus…. |
| Температура процесса | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Технологическое давление |
-0,1~1,6 МПа, -0,1~4,0 МПа, -0,1~6,3 МПа |
| Технологическое соединение | резьба, фланец (по выбору) |
| Электрический интерфейс | M20*1,5,½ ″NPT |
| уровни защиты | IP65, IP67, IP68 (по выбору) |
| Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
