Подробная информация о продукте:
|
| Рабочий диапазон силы: | 24 V D C | Температура процесса зонда: | -40°C~150°C |
|---|---|---|---|
| Стабильность: | Отсутствие работы, отсутствие легкого для того чтобы нести части | Класс защиты: | IP67 |
| Технологическое соединение: | фланец (опционный) | Взрывозащищенная ранг: | Exia II CT6 Ga (опционное) |
| выход сигнала: | 4… 20mA /HART/RS485/ Modbus. | Отростчатое давление: | -0,1 ~2.5MPa |
| Высокий свет: | Цепь РЧ-передатчик уровня пропускания,РЧ-переключатель уровня коррозионной жидкости,РЧ-передатчик типа допуска IP67 |
||

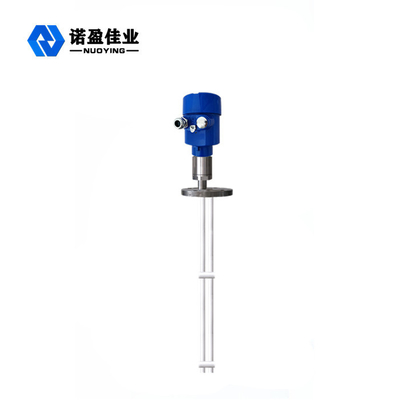

Уникальный передатчик уровня допуска РФ конструкции схемы для сильной въедливой жидкости
Принцип работыУникальный передатчик уровня допуска РФ конструкции схемы для сильной въедливой жидкости
В измерителе уровня материала используется высокочастотная технология для генерации маломощного радиочастотного сигнала на датчике от электронной схемы.Зонд действует как чувствительный элемент и передает обратно в электронную схему изменения сигнала, вызванные диэлектрической проницаемостью уровня материала;эти изменения включают в себя емкость и изменение проводимости, поэтому реактивное сопротивление (сигнал комплексного изменения емкостного сопротивления и полного сопротивления) обрабатывается в электронной схеме;изменение реактивного сопротивления вызывает изменение фазы высокочастотного сигнала на полюсе.Поэтому меняется и разность фаз между высокочастотным сигналом на полюсе и опорным сигналом в электронной схеме.После того, как изменение обработано, выходная цепь привода посылает сигнал тревоги, чтобы определить, есть ли материал в силосе.
Особенности дизайнапередатчика уровня допуска РЧ уникальной схемы для сильной агрессивной жидкости
◎ защита от зависания: уникальная схема защиты водителя улучшает способность защиты от зависания
◎ диапазон источника питания: рабочий диапазон источника питания: 13 ~ 35 В постоянного тока
◎ температура процесса зонда: - 100 ℃ ~ 800 ℃
◎ Нет измерения мертвой зоны, может применяться к большому диапазону случаев измерения уровня материала более десяти сантиметров или даже нескольких сантиметров
◎Максимальный диапазон измерения может достигать сотен метров, даже сотен метров
◎Большим преимуществом этого прибора является измерение границы раздела вязких материалов.
◎стабильный и надежный выход, устойчивый к летучей золе, падающим материалам, водяному пару, кристаллизации и воску
◎ без движения, без легко изнашиваемых деталей, без регулярной чистки, технического обслуживания и отладки
технические параметрыпередатчика уровня допуска РЧ уникальной схемы для сильной агрессивной жидкости
| Типичное применение | Жидкость (коррозия, проводимость, низкая диэлектрическая проницаемость, перемешивание, граница раздела, электрическая дегидратация, вязкость, глубокая скважина, сверхбольшой диапазон и другие случаи) |
| Пыль (проводимость, изоляционный порошок и т. д.) | |
| Твердые (проводящие, изолирующие, сверхвысокотемпературные изолирующие твердые и т. д.) | |
|
модель продукта
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Форма антенны
|
Мягкий кабель, изолированный мягкий кабель, неизолированный мягкий кабель, жесткий стержень, изолированный жесткий стержень, изолированный жесткий стержень с обоих концов, цилиндрический жесткий стержень |
| Материал антенны | ПТФЭ, 304, 316 |
| диапазон измерения | 3 м, 20 м (глубокий колодец может измерять сотни метров и может быть настроен) |
| Длина волны | 635-650мм |
| Точность измерения | 0,05%~0,1% полной шкалы |
| Источник питания | 24 В постоянного тока |
|
сигнальный выход |
4...20 мА/HART/RS485/Modbus…. |
| Температура процесса | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Технологическое давление |
-0,1~1,6 МПа, -0,1~4,0 МПа, -0,1~6,3 МПа |
| Технологическое соединение | резьба, фланец (по выбору) |
| Электрический интерфейс | M20*1,5,½ ″NPT |
| уровни защиты | IP65, IP67, IP68 (по выбору) |
| Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
