Подробная информация о продукте:
|
| Взрыв-proofgrade: | ExiaCT6Ⅱ Ga | Класс защиты: | IP65, IP67 |
|---|---|---|---|
| Материал корпуса: | Полипропилен/алюминий | Отображать: | ЖК |
| Устанавливать выход: | Установка верхнего предела, установка нижнего предела | Режим отображения: | Жидкостный уровень, расстояние (пустая высота) |
| выход сигнала: | 4… 20mA/HART/RS485… | Технологическое соединение: | Поток, фланец, установка кронштейна (опционная) |
| Высокий свет: | Ультразвуковой датчик уровня 40 кГц,ультразвуковой датчик уровня 100 кГц,ультразвуковой датчик уровня резервуара для воды |
||

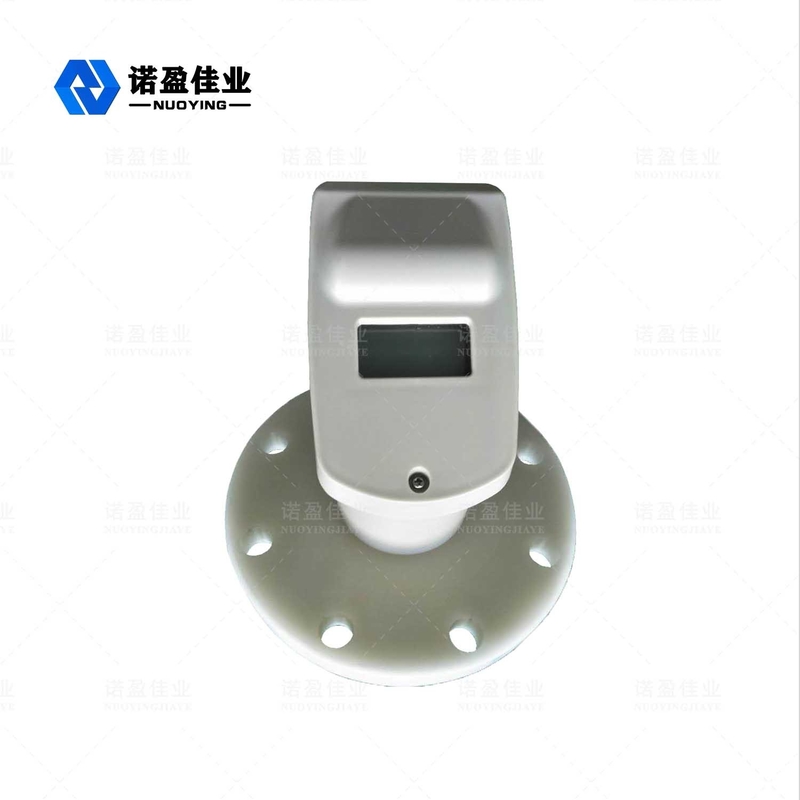

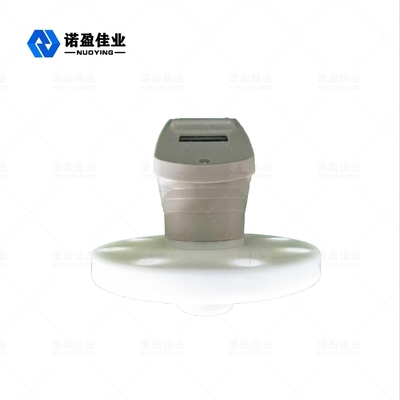

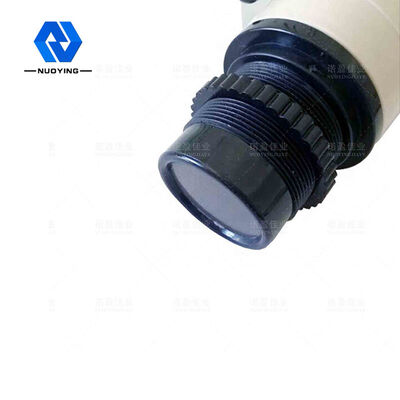

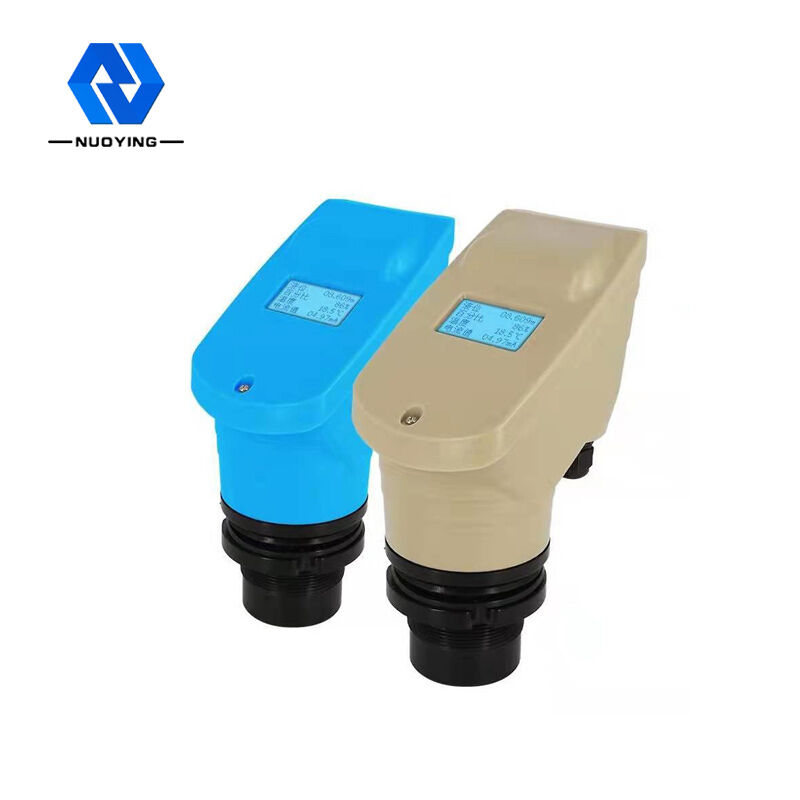

NYCSUL-501 40KHz 100KHz Ультразвуковой датчик уровня для резервуара для воды IP67
Ультразвуковой датчик уровня
Ультразвуковой измеритель уровня представляет собой цифровой измеритель уровня, управляемый микропроцессором.При измерении ультразвукового импульса датчиком (преобразователем) звуковые волны после отражения поверхности жидкости тем же приемным датчиком с помощью пьезоэлектрического кристалла преобразуются в электрические сигналы, а с помощью звуковых волн между передачей и приемом время для расчета датчика до измеренное расстояние на поверхности жидкости.Из-за использования бесконтактного измерения измеряемая среда практически не ограничена, может широко использоваться для измерения высоты различных жидких и твердых материалов.
Ультразвуковой датчик уровняТехнический параметр
| Типичное применение | Измерение уровня жидкости |
| Диапазон частот | 40 кГц,100 кГц |
| Тип зонда | Интегрированный |
| ЗондМатериал | ПП/ПВХ/ПТФЭ/304 (опционально) |
| Диапазон измерения | 0～20м |
| Точность измерения | ＜0,25% (диапазон＜20м) |
| Измерительный угол | 10° |
| Источник питания | 24 В постоянного тока,220 В переменного тока |
| Температура процесса | (-20-70℃) |
| Технологическое давление | Нормальное давление |
| Технологическое соединение | Резьба, фланец, кронштейн (дополнительно) |
| Выходной сигнал | 4...20 мА/HART/RS485... |
| Режим отображения | Уровень жидкости, расстояние (пустая высота) |
| Настройка вывода | Установка верхнего предела, установка нижнего предела |
| Отображать | ЛК Д |
| Материал корпуса | Полипропилен/алюминий |
| Класс защиты | ИП65, ИП67 |
| Взрывозащищенный | ЭксияⅡCT6 Ga |
Ультразвуковой датчик уровняПринцип измерения
Ультразвуковой измеритель уровня установлен на верхней части контейнера.Под управлением электронного блока зонд излучает пучок ультразвуковых импульсов на измеряемый объект, звуковая волна отражается от поверхности объекта, а часть отраженного эха принимается зондом и преобразуется в электрический сигнал, который ретранслируется в соответствии с ультразвуковой волной.Разница во времени до повторного приема и известная скорость звука используются для определения изменения уровня материала.Микроволновой сигнал обрабатывается электронным устройством и, наконец, преобразуется в электрический сигнал, относящийся к уровню материала.
