Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ

Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ
Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ

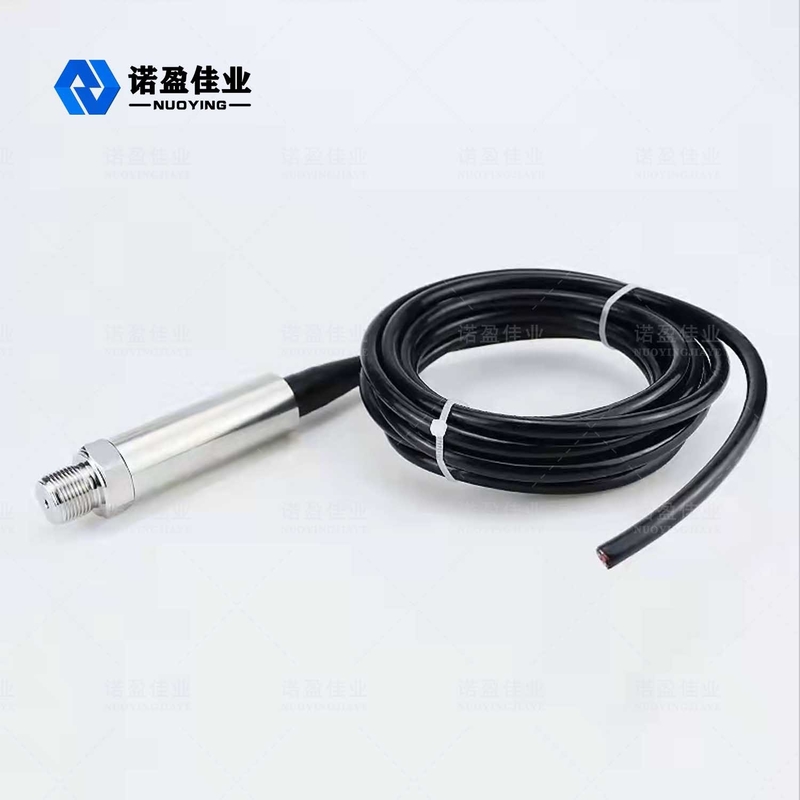

Большие изображения :  Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NUOYINGJIAYE
Сертификация: CE,ATEX,SIL
Номер модели: NH93420
Оплата и доставка Условия:
Количество мин заказа: 1 шт
Цена: $75~$250/pcs
Упаковывая детали: Экспортная стандартная упаковка
Время доставки: 5 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 1000 шт/в месяц

Тип входа НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ

описание
Типичные области применения: Жидкость, агрессивная жидкость Выходной сигнал:: 4~20 мА пост. тока/HART/RS485
Температура окружающей среды: -40 °C 〜 85 Температура процесса: -10 ~+70 °С
Технологическое соединение: резьбовое крепление фланца (опционально) Источник питания: 24 В постоянного тока (± 5%)
Грузоподъемность: <(У-15)/0,02А Материал диафрагмы: 316L, керамическая диафрагма (опционально) Материал корпуса: алюминий, нержавеющая сталь (опциональн

Тип ввода НХ93420 керамическая диафрагма датчиков давления уровня воды ХАРТ

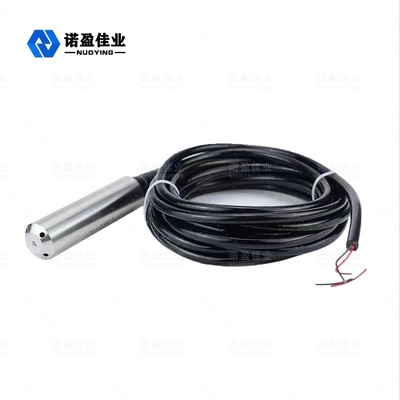

Датчик давления датчика уровня жидкости NH93420



Датчик уровня жидкости серии NH93420 является расширением и развитием технологии датчиков давления, в соответствии с принципом линейной зависимости между давлением, создаваемым разным удельным весом жидкости на разных высотах, для достижения точного измерения и передачи объема воды, масла и пасты, высота жидкости, вес.



Датчик уровня жидкости NH93420Технический параметр



Типичные области применения Жидкость, агрессивная жидкость
Диапазон измерений
Тип Тип кабеля Тип жесткого стержня .Кабель .антикоррозийный Стержневой антикор
л (м) 0~170м 0~4м 0~170м 0~4м
Выходной сигнал: 4~20 мА пост. тока/HART/RS485
Температура окружающей среды -40 〜85 °С
Температура процесса -10 ~+70 °С
Технологическое соединение резьбовое крепление фланца (опционально)
Источник питания 24 В постоянного тока (± 5%)
Грузоподъемность <(У-15)/0,02А
Материал диафрагмы 316L, керамическая диафрагма (опционально) Материал корпуса: алюминий, нержавеющая сталь (опционально)
Стабильность ±0,05 % полной шкалы/год;±0,1 %FS/год
Полевой дисплей ЖК-дисплей (опционально)
Уровень защиты IP67
Взрывной класс Exia II CT5 Exd IIBT5 (дополнительно)



Примечание:Товарыможет бытьнастроены в соответствиикособые требованияизпользователи!



Датчик уровня жидкости NH93420 Операционная Принцип

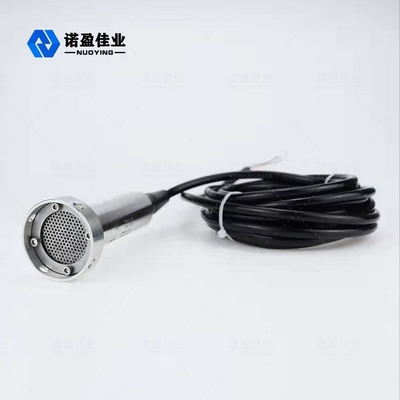

Датчик уровня жидкости состоит из специального газопроводящего кабеля, встроенного в капиллярный шланг, компрессионного соединения и зонда.Зонд уровнемера состоит из сердечника из нержавеющей стали с диафрагмой внизу и пластмассовой оболочки с отверстиями.Измерение уровня жидкости фактически представляет собой разницу между гидростатическим давлением на головке зонда и фактическим атмосферным давлением, а затем керамический датчик (прикрепленный к пленке из нержавеющей стали) и электронный компонент преобразуют разницу давлений в выходной сигнал 4–20 мА. .
Когда гидростатический датчик уровня жидкости помещается на определенную глубину измеряемой жидкости, формула давления датчика выглядит следующим образом: PA= p・g・h+Po для получения формулы уровня жидкости: h = PA- Po/p *грамм.
В то же время давление жидкости вводится в камеру положительного давления датчика через газопроводную нержавеющую сталь, а затем атмосферное давление на поверхности жидкости соединяется с камерой отрицательного давления датчика, чтобы противодействовать Po, на задней стороне датчика и сделать измеренное давление датчика PA-Po= p・g・h.
Если плотность жидкости однородна, разность статического давления пропорциональна высоте уровня жидкости.

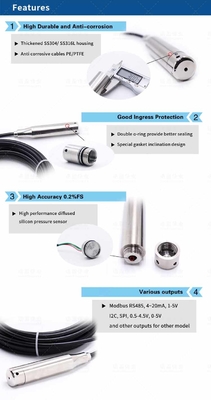

Датчик уровня жидкости NH93420 Особенности дизайна



  • Простая установка, простота в использовании, сильная взаимозаменяемость.
  • Подходит для измерения уровня жидкости и границы раздела жидкой среды в контейнере.В дополнение к полевой индикации, также может быть оснащен дистанционным передатчиком, аварийным выключателем, полной функцией обнаружения.
  • Новая индикация, интуитивно понятное чтение, привлекательность, наблюдение за направлением индикатора может быть изменено в соответствии с потребностями пользователя.
  • Большой диапазон измерения, не ограниченный высотой накопительного бака.
  • Механизм индикации полностью изолирован от тестируемой среды, обладает хорошей герметичностью, высокой надежностью и безопасностью в эксплуатации.
  • Простая конструкция, легкая установка, простота обслуживания, коррозионная стойкость, отсутствие источника питания, взрывобезопасность.
  • Высококачественная чувствительность датчика, быстрая скорость отклика, точное отражение потока или статического уровня жидкости, тонкие изменения, высокая точность измерения.
  • Обладая искробезопасной взрывозащищенной и изоляционной взрывозащищенной способностью, может применяться в различных опасных местах.
  • Антиблокировочная конструкция обеспечивает измерение уровня жидкости в пастообразной среде.
  • Очень удобно читать на месте с тремя видами индикаторных головок: 100% равномасштабная шкала, светодиодная и жидкокристаллическая.
  • Двухпроводная передача сигнала постоянного тока 4-20 мА, сильная помехоустойчивость, большое расстояние передачи.
  • Точный уникальный ноль, полный диапазон, нелинейная компенсация, чтобы обеспечить инструмент в пределах диапазона рабочих условий точности, долгосрочной стабильности.
  • Датчик давления непосредственно измеряет давление уровня жидкости, на него не влияют пузырьки среды, отложения.
