Подробная информация о продукте:
|
| Типичное применение: | Жидкость, пыль, твердая | Модели продуктов: | NYSP-M16 |
|---|---|---|---|
| Тип антенны: | Тип жесткого стержня, тип мягкого троса | Материал антенны: | PTFE, 304, 316 |
| Диапазон измерения: | 3 м, 20 м | Точность измерения: | 0,05%~0,1% F. S |
| выход сигнала: | 4… 20mA/HART/RS485/Modbus | Электрический интерфейс: | M20 × 1,5, ½ "NPT |

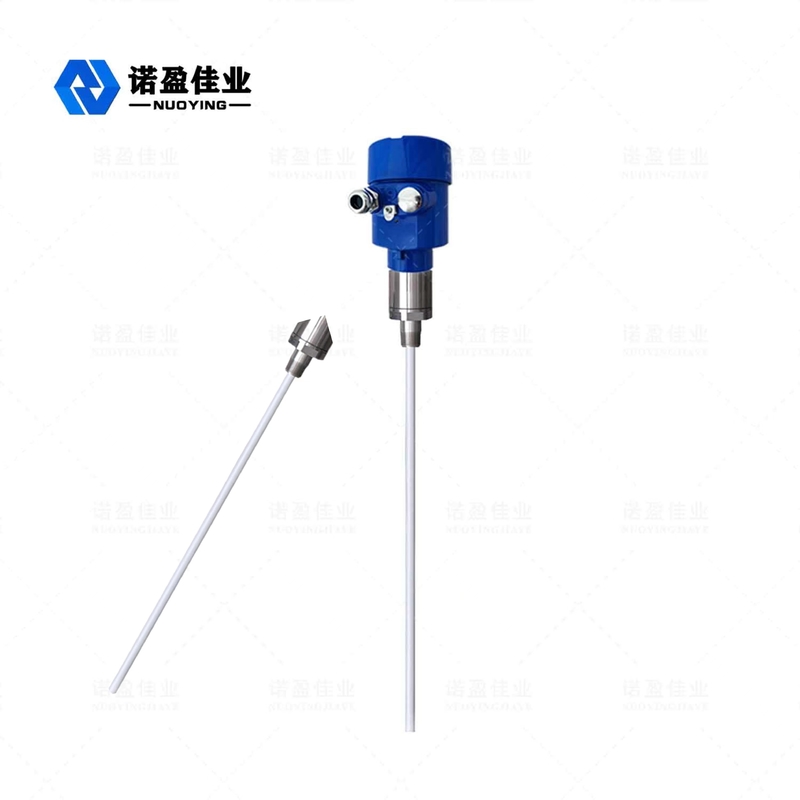

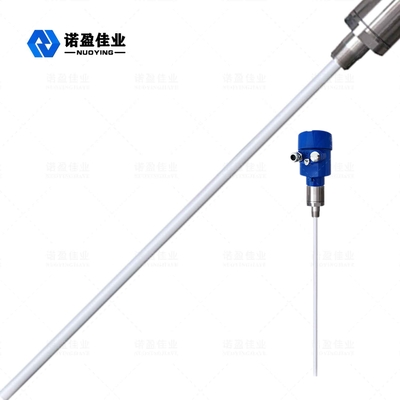

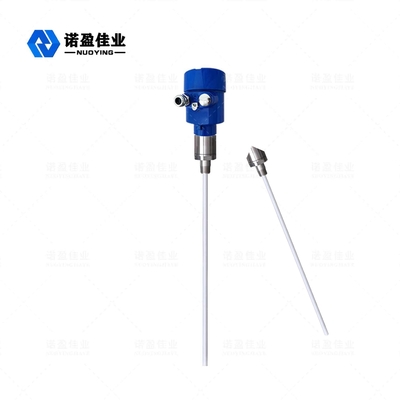

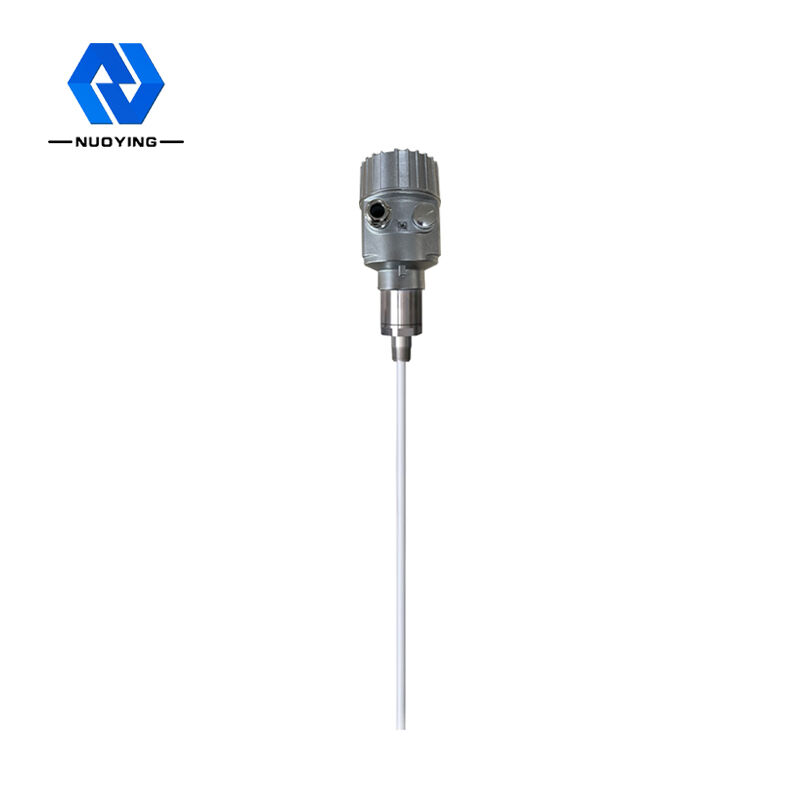

NYSP-M16 Устойчивый к зависанию стабильный надежный измеритель уровня радиочастотной проводимости
НЮСП-М16 Принцип работы измерителя уровня радиочастотной проводимости
Измеритель уровня радиочастотной проводимости представляет собой устройство для непрерывного измерения уровня, основанное на принципе радиочастотной проводимости.Продукт имеет преимущества высокой стабильности, высокой чувствительности и широкого применения.По сравнению с традиционным емкостным измерителем уровня, модульная конструкция может быть использована для простой и удобной настройки прибора.После завершения настройки его можно использовать в обычном режиме и без обслуживания в течение всего срока службы.Это позволяет пользователям интуитивно понимать работу оборудования и своевременно решать проблемы.Он также безопасен и надежен в сложных промышленных случаях.
Технология измерения радиочастотной проводимости — это технология измерения уровня материала с уникальными преимуществами.Хотя концепция очень похожа на концепцию общей технологии измерения емкостного сопротивления, технология радиочастотной проводимости добавляет к электронному блоку схему управляющего экрана и схему прерывателя, что позволяет реализовать независимое измерение импеданса и емкостного реактивного сопротивления.Согласно расчетам физических законов, импеданс и емкостное сопротивление любого висящего материала равны, поэтому влияние, вызванное висящим материалом, может быть измерено и исключено из общего выходного сигнала посредством фазового сдвига колебательного контура.
Зонд измерителя уровня радиочастотной проводимости установлен в резервуаре для хранения, и изменение радиочастотного сигнала, вызванное изменением уровня материала, регистрируется через зонд.Конец зонда с защитным кожухом может предотвратить образование петли радиочастотным током через висящий материал, обеспечивая точность измерения прибора.
|
Типичное применение |
Жидкость, пыль, твердое тело |
| Модели продуктов |
НЮСП-М16 |
| Тип антенны | Гибкий кабель, жесткий стержень |
| Материал антенны | ПТФЭ, 304, 316 |
| Диапазон измерения | 3 м, 20 м (сотни метров могут быть измерены для глубоких колодцев, которые можно настроить) |
| Точность измерения | 0,05%~0,1%F.С |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
| Температура процесса | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| Давление процесса | -0,1～1,6 МПа, -0,1～4,0 МПа, -0,1～6,3 МПа |
| Технологическое соединение | Резьба, фланец (опционально) |
| Электрический интерфейс | M20 × 1,5, ½ "NPT |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
НЮСП-М16 Конструктивные особенности измерителя уровня радиочастотной проводимости
Уникальная конструкция цепи Driving Shield из материала, препятствующего зависанию, улучшает способность материала, препятствующего зависанию.
Диапазон питания: 13 ~ 35 В постоянного тока
Температура процесса адаптивного датчика: - 100 ℃ ~ 800 ℃
Нет измерения мертвой зоны, которое может быть применено к измерению уровня более десяти сантиметров или даже нескольких сантиметров
Максимальный диапазон измерения может достигать сотен метров, даже сотен метров
Измерение границы раздела вязких материалов является большим преимуществом прибора.
Стабильный и надежный выход, устойчивый к летучей золе, гашению, водяному пару, кристаллизации и парафиновым отложениям
Без технического обслуживания, без движущихся частей, без легко изнашиваемых деталей, без регулярной очистки, технического обслуживания и устранения неполадок
