Подробная информация о продукте:
|
Типичное применение: | Коррозионная жидкость, пыль, твердое вещество | Модели продуктов: | NYSP-M17 |
---|---|---|---|
Тип антенны: | Тип жесткого стержня, тип мягкого троса | Материал антенны: | PTFE, 304, 316 |
Диапазон измерения: | 3 м, 20 м | Точность температуры процесса измерения: | -40~+130℃ |
выход сигнала: | 4… 20mA/HART/RS485/Modbus | Электрический интерфейс: | M20 × 1,5, ½ "NPT |

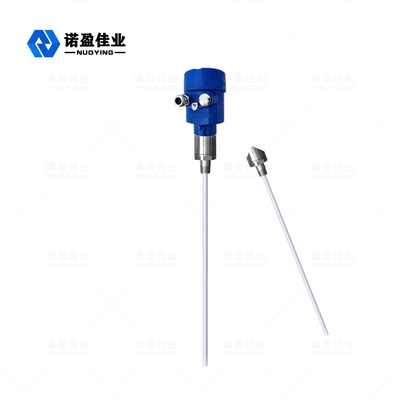

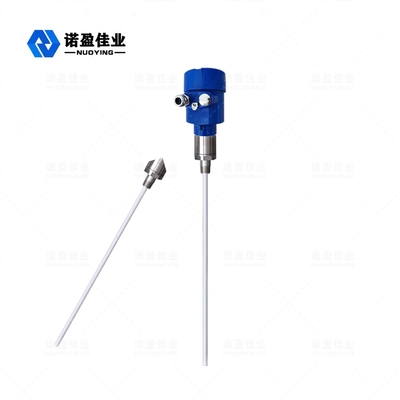

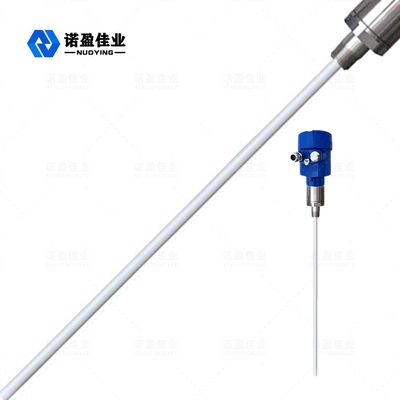

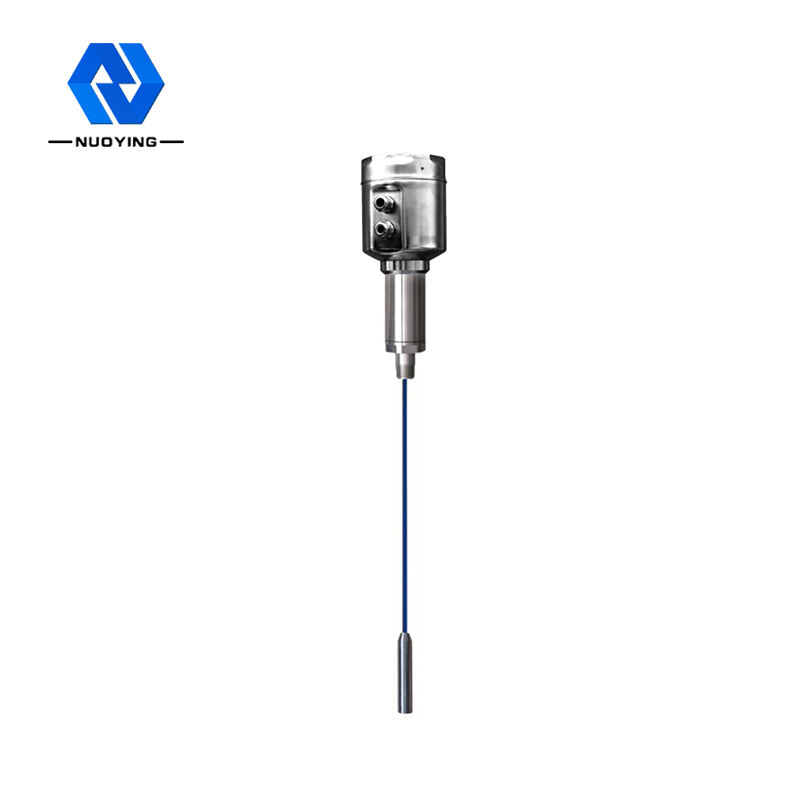

NYSP-M17 Измеряемый измеритель уровня коррозионной жидкости RF
NYSP-M17 Принцип работы измерителя уровня радиочастотной проводимости
Измеритель уровня РЧ-адмиттанса представляет собой устройство для непрерывного измерения уровня, основанное на принципе РЧ-адмитанса.Продукт имеет преимущества высокой стабильности, высокой чувствительности и широкого применения.По сравнению с традиционным измерителем уровня емкости, он имеет модульную конструкцию, которая позволяет легко и удобно настроить прибор.После завершения настройки его можно использовать в обычном режиме, и он не требует обслуживания в течение всего срока службы.Это позволяет пользователям визуализировать работу оборудования и своевременно решать проблемы.Он также безопасен и надежен в сложных промышленных условиях.
Технология измерения радиочастотной проводимости — это технология измерения уровня с уникальными преимуществами.Хотя концепция очень похожа на общую технологию измерения емкости, технология радиочастотной проводимости добавляет к электронному блоку схему экрана привода и схему прерывателя, что позволяет независимо измерять импеданс и емкостное сопротивление.Согласно расчетам физических законов, импеданс и емкостное сопротивление любого подвеса равны, поэтому эффект, вызываемый подвесом, может быть измерен и исключен из общего выхода фазовым сдвигом колебательного контура.
Зонд измерителя уровня радиочастотной проводимости устанавливается в резервуаре, и изменение радиочастотного сигнала, вызванное изменением уровня, регистрируется через зонд.Приводной экран зонда предотвращает образование петли радиочастотным током через висящий материал, обеспечивая точность измерения прибора.
Типичное применение |
Коррозионная жидкость, пыль, твердое вещество |
Модели продуктов |
NYSP-M17 |
Тип антенны | Гибкий кабель, жесткий стержень |
Материал антенны | ПТФЭ, 304, 316 |
Диапазон измерения | 3 м, 20 м (сотни метров могут быть измерены для глубоких скважин, по индивидуальному заказу) |
Точность измерения | 0,05%~0,1%F.С |
Источник питания | 24 В постоянного тока |
Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
Температура процесса | -40~+130℃ |
Давление процесса | -0,1~1,6 МПа, -0,1~4,0 МПа, -0,1~6,3 МПа |
Технологическое соединение | Резьба, фланец (опционально) |
Электрический интерфейс | M20 × 1,5, ½ "NPT |
Степень защиты | IP65, IP67, IP68 (опционально) |
Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
NYSP-M17 Конструктивные особенности измерителя уровня радиочастотной проводимости
Уникальная схема защиты привода от свисания материала улучшает способность предотвращать свисание материала.
Диапазон питания.13~35В постоянного тока
Адаптивный датчик температуры процесса.- 100 ℃~800 ℃
Нет измерения мертвого угла, можно применять к дюжине сантиметров или даже нескольким сантиметрам измерения уровня
Максимальный диапазон измерений может достигать сотен метров, а то и сотен метров.
Измерение границы раздела вязких материалов является самым большим преимуществом прибора.
Стабильный и надежный выход, устойчивый к летучей золе, заготовкам, водяному пару, кристаллизации и парафиновым отложениям
Без технического обслуживания, без движущихся частей, без легко изнашиваемых деталей, без регулярной очистки, технического обслуживания и ввода в эксплуатацию
