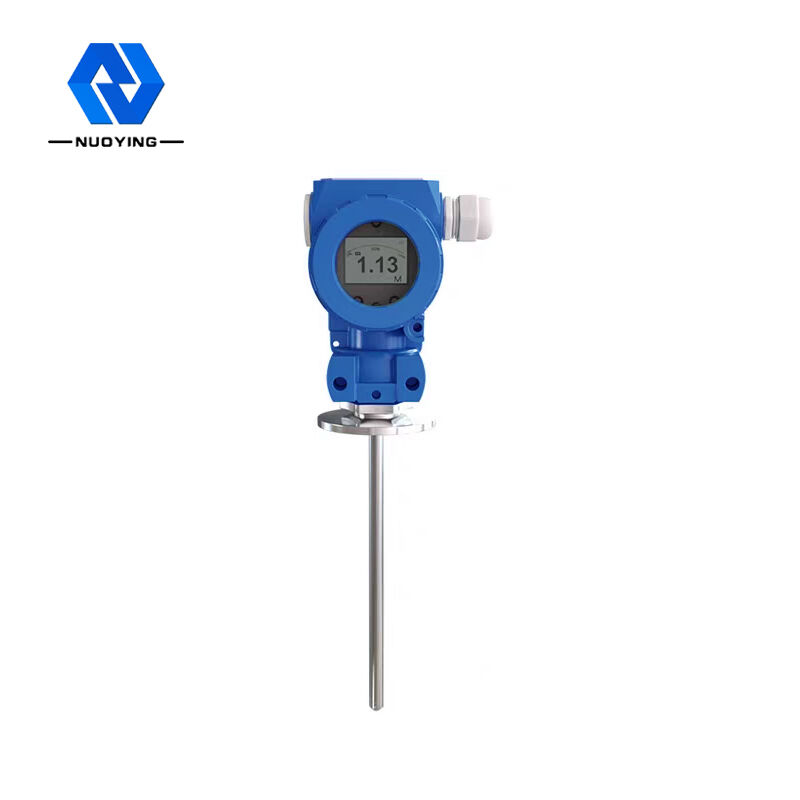

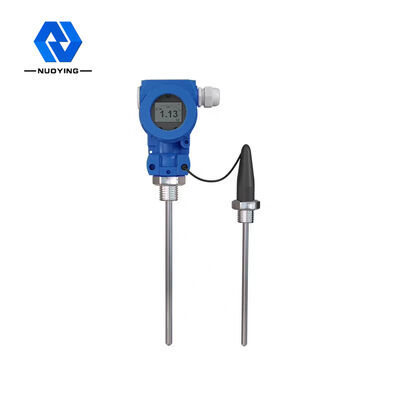

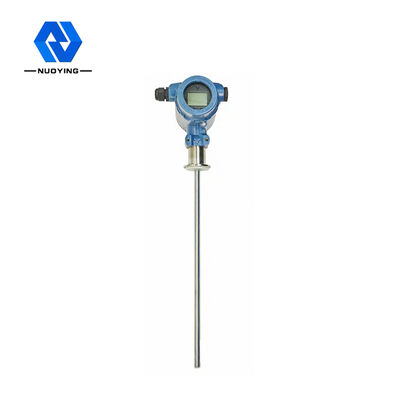

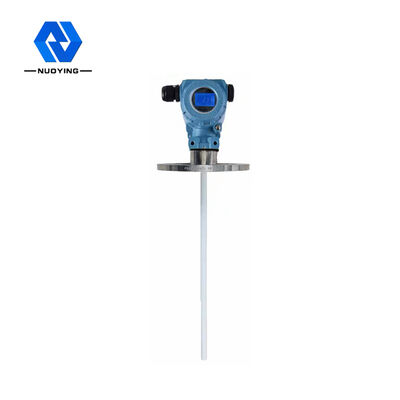

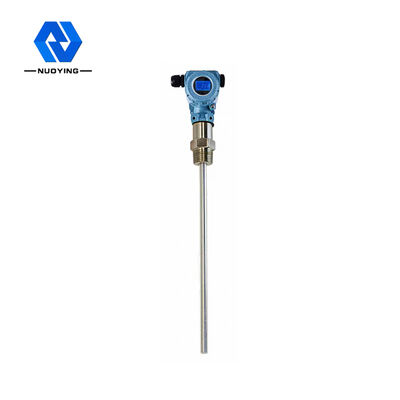

Измеритель уровня высокой точности ВЧ-адмиттанса без зоны измерения

Измеритель уровня высокой точности ВЧ-адмиттанса без зоны измерения

Наименование марки:	NUOYINGJIAYE
Номер модели:	НЙСП-М
МОК:	1 шт
цена:	$503.418/pcs
Условия оплаты:	Т/Т
Способность к поставкам:	1000 шт/в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сиань Шэньси, Китай

Сертификация:

Выходной сигнал:

4... 20 мА/HART/RS485/Modbus

Электрический интерфейс:

М20×1,5, ½" NPT

Типичное применение:

Жидкий, пыльный, твердый

Диапазон измерения:

3м, 20м

Тип антенны:

Гибкий кабель, изолированный гибкий кабель, неизолированный гибкий кабель, жесткий стержень

Материал антенны:

ПТФЭ, 304, 316

Модели продукта:

НЙСП-М

Точность температуры процесса:

-40 ~ +130°C

Упаковывая детали:

Коробка, экспортная стандартная упаковка

Поставка способности:

1000 шт/в месяц

Описание продукта

РЧ-измеритель уровня с высокой точностью и отсутствием мертвой зоны

Принцип работы РЧ-измерителя уровня

РЧ-измеритель уровня представляет собой непрерывный продукт для горизонтального измерения, основанный на принципе РЧ-проводимости. Этот продукт отличается высокой стабильностью, высокой чувствительностью и широким спектром применения. По сравнению с традиционными емкостными уровнемерами, он использует модульную конструкцию, которая позволяет легко и просто настраивать приборы. После завершения настройки он может использоваться в обычном режиме и не требует обслуживания в течение всего срока службы. Он использует визуализацию работы для своевременного решения проблем. Он также безопасен и надежен в сложных промышленных условиях.

Технология измерения РЧ-проводимости является технологией горизонтального измерения с уникальными преимуществами. Хотя концепция очень похожа на технологию измерения общей емкости, технология РЧ-проводимости добавляет схему защиты от наведенных сигналов и схему прерывания в электронном блоке, что позволяет независимо измерять импеданс и емкостное сопротивление. Согласно закону физики, любое подвешенное состояние импеданса и емкостного сопротивления равно, поэтому эффект подвешенного состояния может быть измерен по фазовому сдвигу колебательного контура и исключен из общего выходного сигнала.

Зонд РЧ-измерителя проводимости устанавливается в резервуар, и РЧ-сигнал, вызванный изменением потенциала, получается через зонд. Защитный кожух зонда может предотвратить протекание РЧ-тока через материал подвески с образованием кольца, тем самым обеспечивая точность измерения прибора.

Технические параметры РЧ-измерителя уровня

Типичное применение	Жидкость, пыль, твердое вещество
Модели продукта	NYSP-M
Тип антенны	Гибкий кабель, изолированный гибкий кабель, неизолированный гибкий кабель, жесткий стержень
Материал антенны	PTFE, 304, 316
Диапазон измерения	3 м, 20 м (для глубоких скважин могут измеряться сотни метров, возможна индивидуальная настройка)
Точность измерения	0,05%~0,1% от полной шкалы
Источник питания	24 В постоянного тока
Выходной сигнал	4...20 мА/HART/RS485/Modbus...
Температура процесса	-40~+130℃
Давление процесса	-0,1~4,0 МПа
Подключение к процессу	Резьба, фланец (опционально)
Электрический интерфейс	M20 × 1,5, ½ "NPT
Степень защиты	IP65, IP67, IP68 (опционально)
Степень взрывозащиты	Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате)

Примечание: Продукты могут быть изготовлены на заказ и разработаны в соответствии с конкретными требованиями пользователей!

Особенности конструкции РЧ-измерителя уровня

Уникальная схема защиты от наведенных сигналов и налипания материала улучшает способность предотвращать налипание материалов.

Диапазон питания. 13 ~ 35 В постоянного тока

Адаптивная температура процесса зонда. -100 ℃ ~ 800 ℃

Измерение без мертвых зон может применяться для горизонтального измерения от 12 сантиметров или даже нескольких сантиметров

Максимальный диапазон измерения может достигать сотен метров или даже сотен метров

Измерение интерфейса вязких материалов является самым большим преимуществом прибора

Стабильный и надежный выход, устойчивость к муке, грубой пыли, водяному пару, кристаллам и восковым отложениям

Не требует обслуживания, нет движущихся частей, нет легко изнашиваемых деталей, не требует регулярной чистки, обслуживания и отладки
