Подробная информация о продукте:
|
| выход сигнала: | 4… 20mA/HART/RS485/Modbus | Электрический интерфейс: | M20 × 1,5, ½ "NPT |
|---|---|---|---|
| Типичное применение: | Жидкость, пыль, твердая | Диапазон измерения: | 3 м, 20 м |
| Тип антенны: | Гибкий кабель, изолированный гибкий кабель, неизолированный гибкий кабель, жесткий стержень | Материал антенны: | PTFE, 304, 316 |
| Модели продуктов: | NYSP-M18 | Точность температуры процесса: | -40~+130℃ |

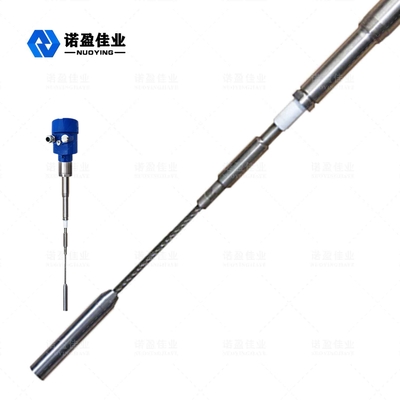

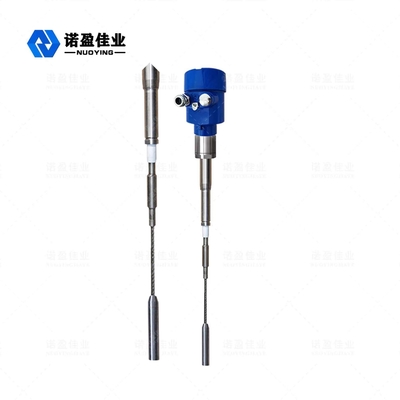

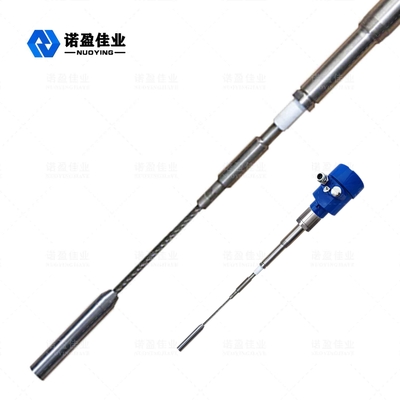

NYSP-M18 Измеритель уровня высокой точности РЧ-адмиттанса без измерения мертвой зоны
NYSP-M18 Принцип работы измерителя уровня радиочастотной проводимости
Уровень охвата РФ представляет собой продукт непрерывного горизонтального измерения, основанный на принципе допуска РФ.Этот продукт имеет высокую стабильность, высокую чувствительность и широко используемые преимущества.По сравнению с традиционным конденсаторным уровнем, он использует модульную конструкцию, которая позволяет легко и просто устанавливать инструменты.После завершения настройки его можно использовать в обычном режиме и сохранять на всю жизнь.Он использует домохозяйства для визуализации работы и своевременного решения проблем.Он также безопасен и надежен в сложной промышленной среде.
Технология измерения радиочастотной проводимости — это технология горизонтального измерения с уникальными преимуществами.Хотя концепция очень похожа на обычную технологию измерения конденсаторов, технология радиочастотной проводимости добавляет в электронный блок управляющую экранирующую схему и прерывающую схему, которые могут независимо измерять импеданс и емкостное сопротивление.Согласно расчету по закону физического закона, у любой подвески импеданс и сопротивление конденсатора любой подвески равны, поэтому влияние подвеса можно измерить по фазовому сдвигу колебательного контура и исключить из общего выходного сигнала.
Зонд прибора для измерения радиочастотной проводимости устанавливается в резервуаре для хранения, и через него поступает радиочастотный сигнал, вызванный изменением потенциала.Крышка привода зонда может предотвратить прохождение ВЧ-тока через материал подвески с образованием кольца, тем самым обеспечивая точность измерений прибора.
|
Типичное применение |
Жидкость, пыль, твердое вещество |
| Модели продуктов |
NYSP-M18 |
| Тип антенны | Гибкий кабель, изолированный гибкий кабель, неизолированный гибкий кабель, жесткий стержень |
| Материал антенны | ПТФЭ, 304, 316 |
| Диапазон измерения | 3 м, 20 м (сотни метров могут быть измерены для глубоких скважин, по индивидуальному заказу) |
| Точность измерения | 0,05%~0,1%F.С |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
| Температура процесса | -40~+130℃ |
| Давление процесса | -0,1～4,0 МПа |
| Технологическое соединение | Резьба, фланец (опционально) |
| Электрический интерфейс | M20 × 1,5, ½ "NPT |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
NYSP-M18 Конструктивные особенности измерителя уровня радиочастотной проводимости
Уникальный противовзвешенный материал приводит в действие экранирующую схему, улучшающую способность предотвращать появление подвесных материалов.
Диапазон мощности.13 ~ 35 В постоянного тока
Адаптивный датчик температуры процесса.-100 ℃ ~ 800 ℃
Никакое измерение мертвого угла не может быть применено к значению горизонтального измерения 12 сантиметров или даже нескольких сантиметров.
Максимальный диапазон измерения может достигать сотен метров или даже сотен метров.
Измерение границы раздела липких материалов является самым большим преимуществом прибора.
Стабильный и надежный выход, устойчивость к муке, шероховатости, водяному пару, хрусталю и воску
Без обслуживания, без деталей для упражнений, не легко изнашиваемых деталей, без регулярной очистки, обслуживания и отладки
