| Наименование марки: | NUOYING |
| Номер модели: | NYRD701 |
| МОК: | 1 шт. |
| цена: | $320~$385/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |

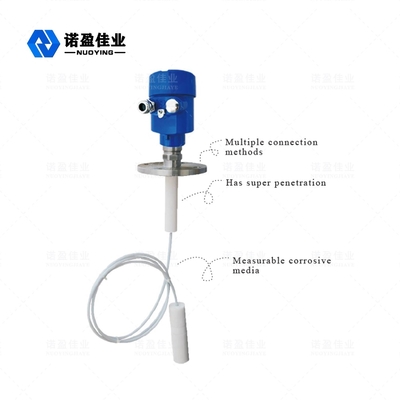

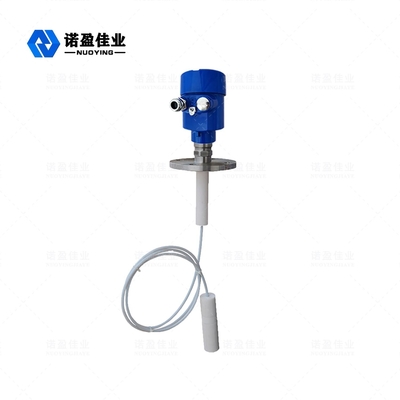

Контактный управляемый радиолокационный радар 30 м для высоко коррозионных жидкостей с антенной из ПТФЕ
Контактный радиолокационный радиолокатор с управляемой волнойРабочий принцип
Ввод:
Радар с управляемой волной - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня через электронные компонентыЗонд посылает высокочастотные импульсы и распространяется вдоль кабеля или стержня.Они отражаются обратно и принимаются приемником в приборе., и сигнал расстояния преобразуется в сигнал уровня.
Отражаемый импульсный сигнал передается в электронную схему прибора вдоль кабеля или стержня.Микропроцессор обрабатывает сигнал и распознает эхо, генерируемое микроволновым импульсом на поверхности материалаПравильная идентификация сигналов эхо завершается программным обеспечением импульса.D=C×T/2 (где C - скорость света)Поскольку известно расстояние E от пустого бака, уровень: L=E-D
Выпуск:
Вводя высоту пустого резервуара E ((= нуль), высоту полного резервуара F ((= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют счетчик к среде измерения,соответствующая выходной мощности 4-20mA.
Контактный радиолокационный радиолокатор с управляемой волной Особенности конструкции
Трансмитер на уровне радиолокационного радиолокатора использует передовую технологию обработки микроволн и уникальную технологию обработки эхо Echo Discovery.Контактное измерение имеет высокую точность и более точные измеренияВ то же время, направленная волна радиолокации антиадгезии, не подвержены воздействию средней температуры, адгезии и других внешних условий.
Передатчик уровня радиолокации с управляемой волной серии 70X подходит для различных сложных условий работы и приложений, таких как высокая температура, высокое давление и небольшая диэлектрическая постоянная и т. Д..
Импульсный режим работы, низкая выбросная мощность, может быть установлен в различных металлических и неметаллических контейнерах, без какого-либо вреда для организма человека и окружающей среды.
Контактная направленная волнаРадарный измеритель уровня Технические параметры
| Модель продукта | NYRD701 |
| Типичное применение |
Сильно коррозионные жидкости |
| Материал антенны | 304 |
| Тип антенны | Антенна с мягким кабелем |
| Диапазон измерений | 30 метров |
| Точность измерений | ± 1 мм |
| Электрическое питание | 24ВДС (двухпроводная, четырехпроводная)) |
| Средняя температура | -40~+130°C, -40~+250°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

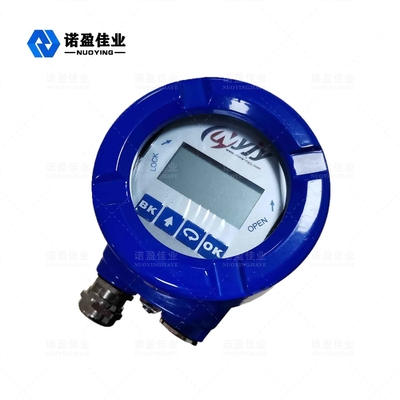

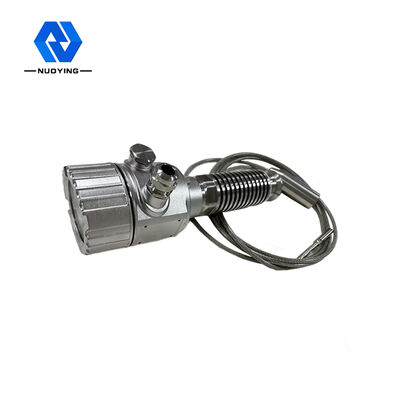

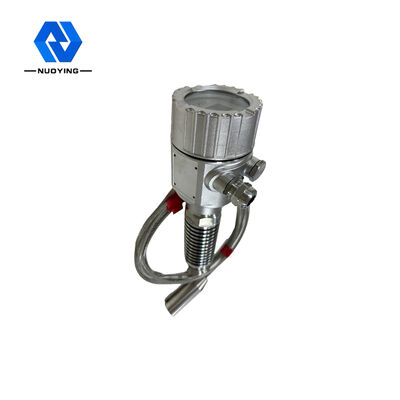

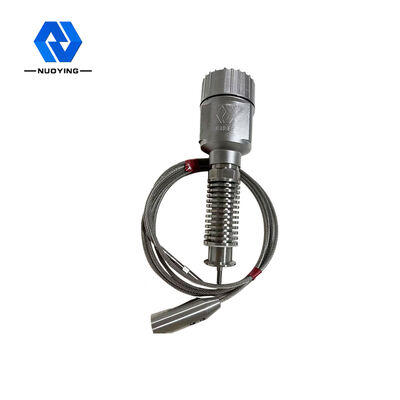

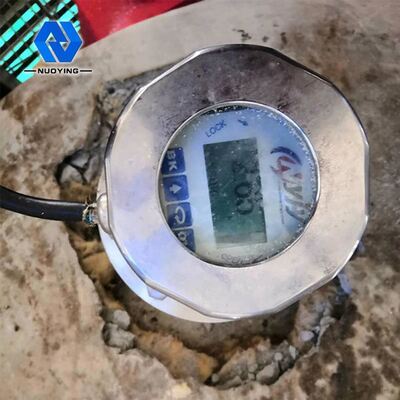

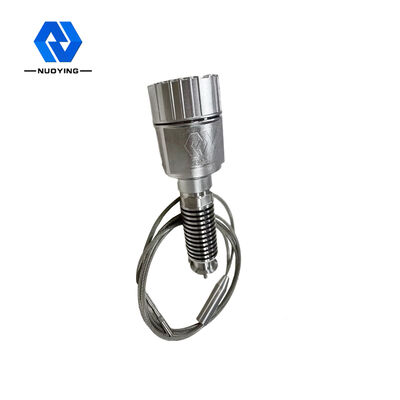

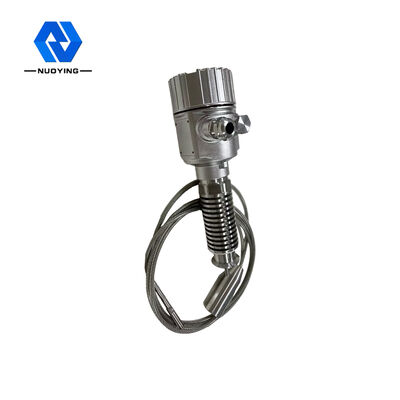

Контактная направленная волнаРадарный измеритель уровняСвязанные фотографии
