| Наименование марки: | NUOYING |
| Номер модели: | NYRD701 |
| МОК: | 1 шт. |
| цена: | $310~$375/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
Датчик уровня радиолокационного радиолокатора с 4-20mA RS485 выходом
Датчик уровня радиолокационного радиолокатора с управляемыми волнамиРабочий принцип
Высокочастотный микроволновой импульс, отправляемый радиолокационным радиолокатором с направленными волнами, распространяется вдоль компонента обнаружения (стального кабеля или стального стержня).внезапное изменение диэлектрической постоянной вызывает отражениеВременный интервал между передаваемым импульсом и отражаемым импульсом пропорционален расстоянию измеряемой среды.
Ввод:
Радар с управляемой волной - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня через электронные компонентыЗонд посылает высокочастотные импульсы и распространяется вдоль кабеля или стержня.Они отражаются обратно и принимаются приемником в приборе., и сигнал расстояния преобразуется в сигнал уровня.
Отражаемый импульсный сигнал передается в электронную схему прибора вдоль кабеля или стержня.Микропроцессор обрабатывает сигнал и распознает эхо, генерируемое микроволновым импульсом на поверхности материалаПравильная идентификация сигналов эхо завершается программным обеспечением импульса.D=C×T/2 (где C - скорость света)Поскольку известно расстояние E от пустого бака, уровень: L=E-D
Выпуск:
Вводя высоту пустого резервуара E ((= нуль), высоту полного резервуара F ((= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют счетчик к среде измерения,соответствующая выходной мощности 4-20mA.
Датчик уровня радиолокационного радиолокатора с управляемыми волнами Особенности конструкции
◎ Сизмерение с высокой точностью для более точных результатов
◎ NОт влияния внешних условий, таких как средняя температура, адгезия и т.д.
◎ Подходит для различных сложных условий работы и применений, таких как высокая температура, высокое давление,СМИнизкая диэлектрическая постоянная и т.д.
◎ Может быть установлен в различных металлических и неметаллических контейнерах, без какого-либо вреда для организма человека и окружающей среды.
Датчик уровня радиолокационного радиолокатора с управляемыми волнами Технические параметры
| Модель продукта | NYRD701 |
| Типичное применение |
Сильно коррозионные жидкости |
| Материал антенны | 304 |
| Тип антенны | Антенна с мягким кабелем |
| Диапазон измерений | 30 метров |
| Точность измерений | ± 1 мм |
| Электрическое питание | 24ВДС (двухпроводная, четырехпроводная)) |
| Средняя температура | -40~+130°C, -40~+250°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

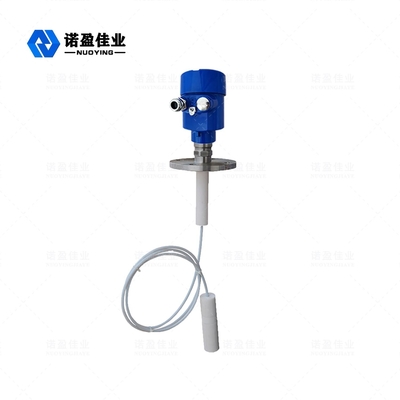

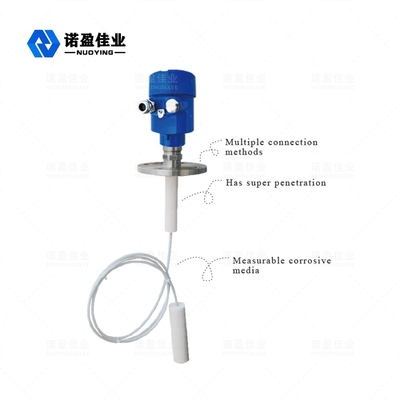

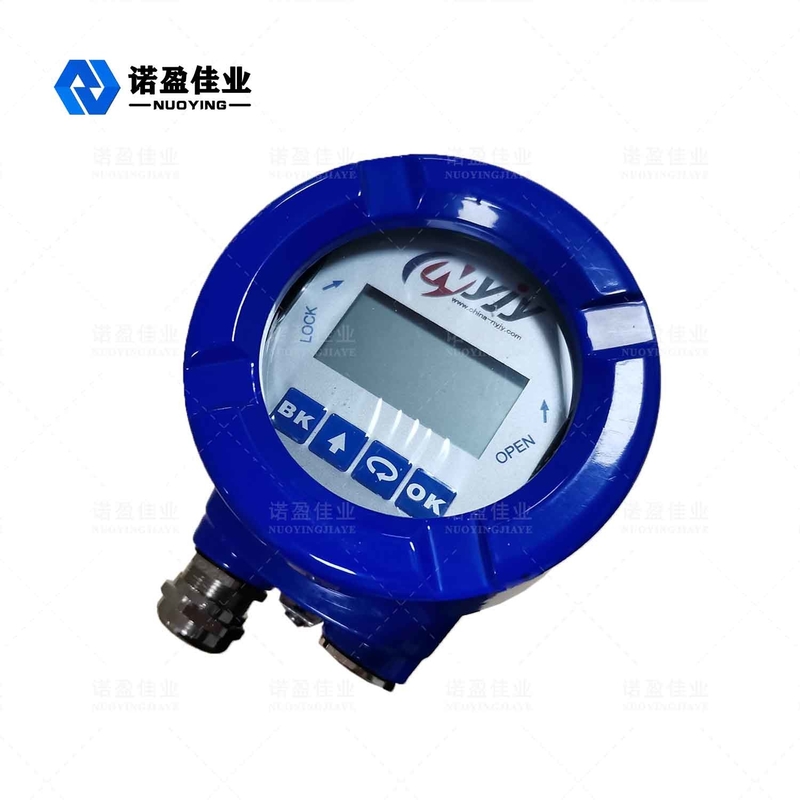

Датчик уровня радиолокационного радиолокатора с управляемыми волнамиСвязанные фотографии
