26 ГГц NYRD-810 Радар высокочастотного измерения волн, датчик твердого уровня, направляемый радар, передатчик уровня кислоты
NYRD-810 Обзор продукта
Описание продукции
Датчик уровня радаров серии NYRD80X представляет собой высокочастотный радарный измерительный прибор частотой 26 ГГц с максимальным расстоянием измерения 80 м. Антенна дополнительно оптимизирована,и новый быстрый микропроцессор может выполнять более высокую скорость анализа сигнала и обработки, что позволяет использовать прибор в реакционном чайнике, твердом контейнере и некоторых сложных условиях измерения.
Принцип работы 26ГГц NYRD810 радиолокационного уровня
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.волна касается поверхности измеряемой среды, она отражается обратно и принимается системой антенны снова.передается на часть электронной схемы и автоматически преобразуется в сигнал на уровне объекта (Поскольку импульсы перемещаются так быстро,время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: спиральная поверхность дна или уплотнительная поверхность фланца.
При использовании радиолокационного измерения времени убедитесь, что самый высокий уровень материала не может проникать в слепую область измерения.
Параметры продукта

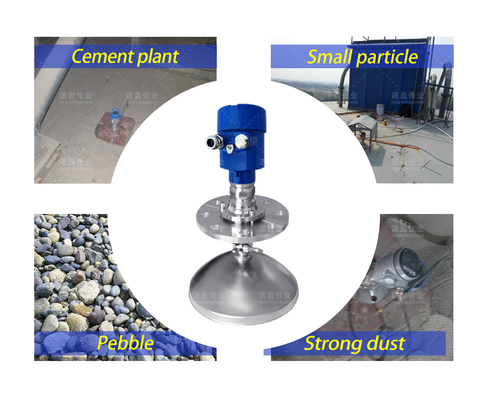

Типичное применение
Сильная пыль, крупный твердый материал
Материал антенны
ПТФЕ
Диапазон измерений
20 метров
Соединение процесса
Нить, фланц (необязательно)
Температура процесса
-40 ~ +130°C
Давление процесса
-0,1 ~ 0,3 МПа
Электрическое питание
24VDC
Точность
< 0,1%F.S.
Уровень защиты
IP67

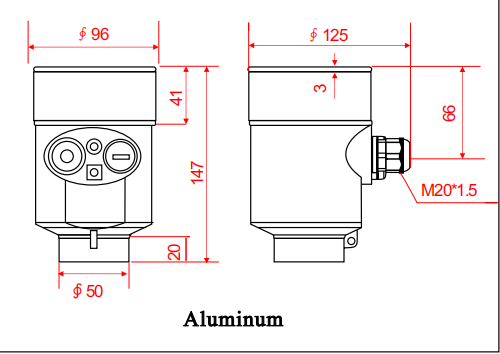

Размеры конструкции оболочки радиолокационного уровнемера (единицы: мм)

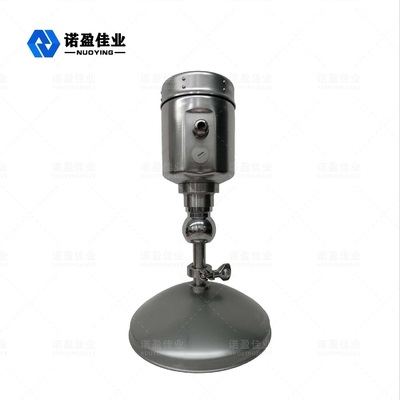

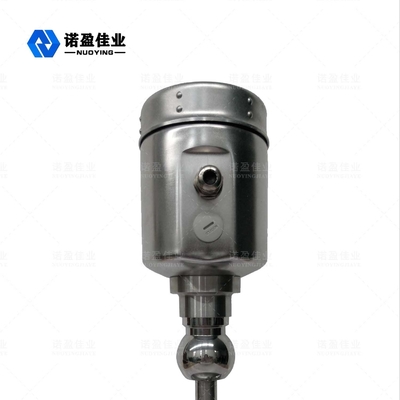

Существуют два типа радарных измерителей уровня: Один из них - литая алюминиевая оболочка, а другой - корпус из нержавеющей стали. требованиям клиента и состоянию площадки.
