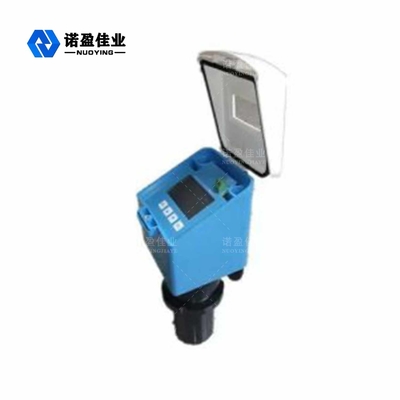

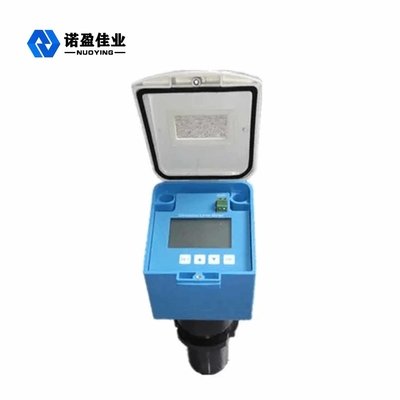

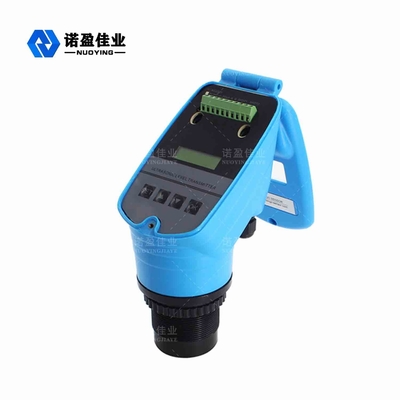

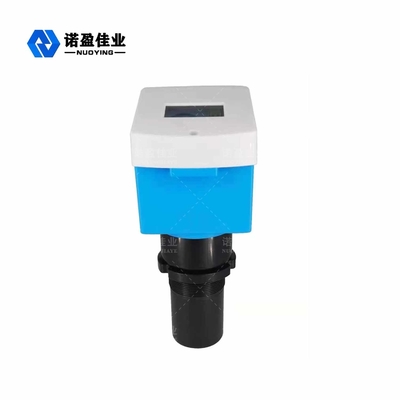

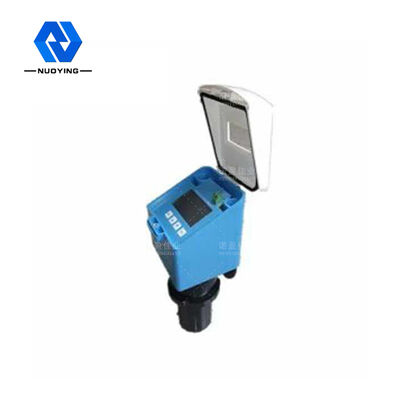

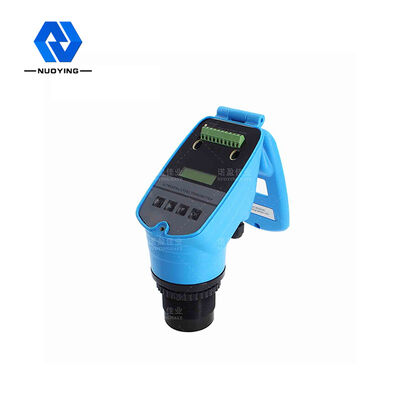

Электроснабжение 24VDC Неконтактный водонагреватель Ультразвуковые датчики Процессовое соединение Нить, фланц (необязательно) Установка выхода Настройка верхнего и нижнего пределов

Источник питания 24 В постоянного тока, бесконтактный датчик уровня воды, ультразвуковой датчик, присоединение к процессу: резьба, фланец (опционально), установка выходных сигналов: верхний предел, нижний предел

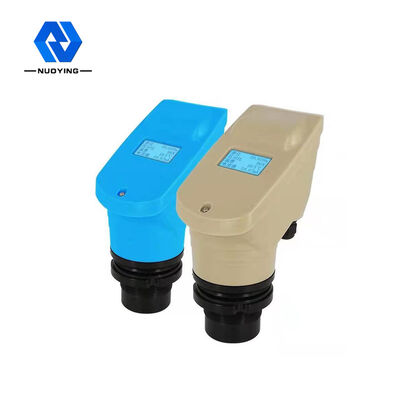

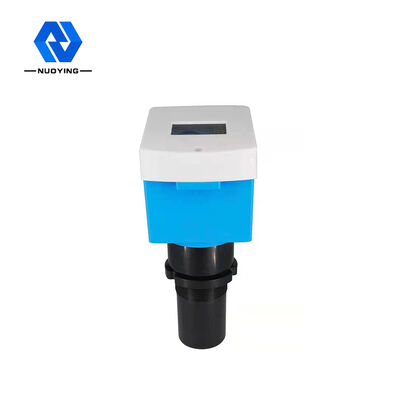

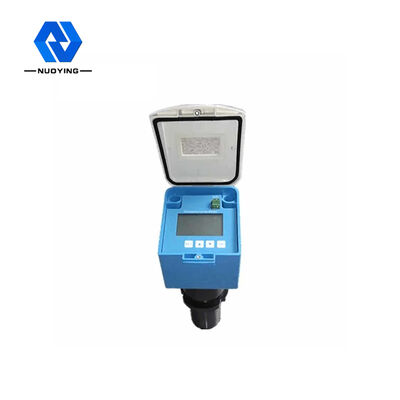

Принцип работывысокочувствительного ультразвукового уровнемера NYCSUL с возможностью установки сигнализации в любой точке

Принцип работы ультразвукового уровнемера заключается в том, что ультразвуковой преобразователь (зонд) излучает высокочастотную импульсную звуковую волну, которая при встрече с поверхностью измеряемого материала (вещества) отражается и возвращается обратно. Отраженное эхо принимается преобразователем и преобразуется в электрический сигнал. Время распространения звуковой волны пропорционально расстоянию от звуковой волны до поверхности объекта. Связь между расстоянием распространения звуковой волны S, скоростью звука C и временем распространения звука T может быть выражена формулой: S=C×T/2.
Поскольку излучаемый ультразвуковой импульс имеет определенную ширину, отраженная волна в небольшой области вблизи преобразователя накладывается на излучаемую волну, что не позволяет ее идентифицировать и измерить ее значение расстояния. Эта область называется мертвой зоной измерения. Размер мертвой зоны связан с моделью ультразвукового уровнемера.
Зонд излучает ультразвуковые волны, которые отражаются при встрече со средой, имеющей большую разницу в плотности с воздухом, а отраженные волны принимаются зондом. Расстояние от зонда до поверхности жидкости (объекта) пропорционально времени прохождения ультразвуковой волны: расстояние [м] = время × скорость звука/2 [м]

Особенности конструкциивысокочувствительного ультразвукового уровнемера NYCSUL с возможностью установки сигнализации в любой точке


◎ разумная конструкция, отличная производительность, простая структура, удобная установка и т. д.

◎ используется зонд с малым углом раскрыва, ультразвуковая волна с большой мощностью излучения и высокой чувствительностью

◎ установка верхнего и нижнего пределов и сигнализация в любой точке, может использоваться для непрерывного измерения уровня жидкости и контроля уровня жидкости

Технические параметрывысокочувствительного ультразвукового уровнемера NYCSUL с возможностью установки сигнализации в любой точке

※Примечание: Продукт может быть изготовлен на заказ в соответствии с конкретными требованиями пользователей.
