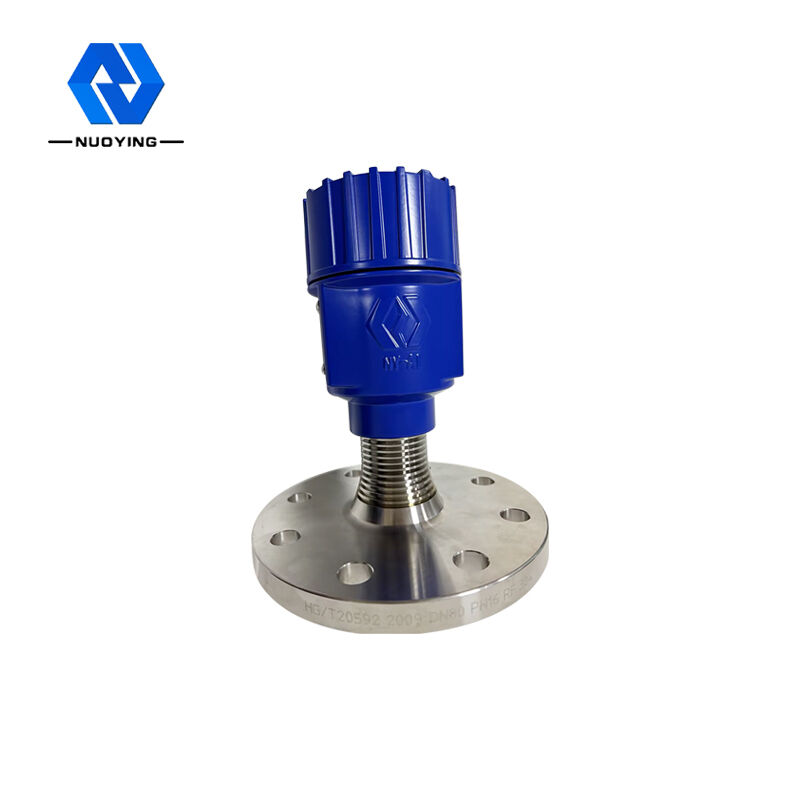

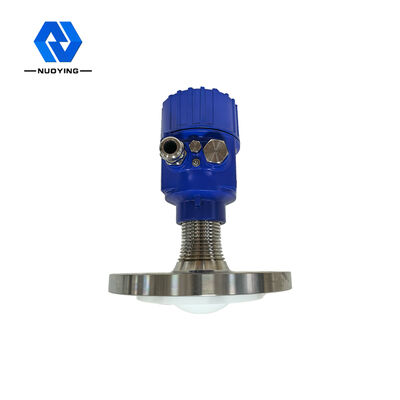

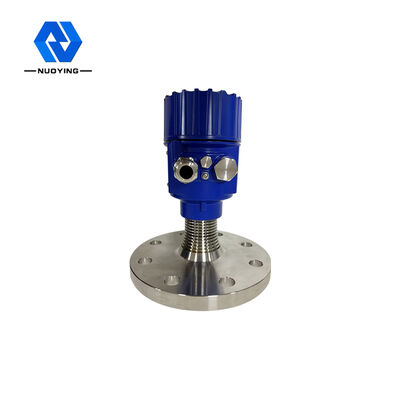

IP65 непрерывная частота 80 ГГц модуляция радарного уровнемера 20 м 40 м 80 м

IP65 непрерывная частота 80 ГГц модуляция радарного уровнемера 20 м 40 м 80 м

Наименование марки: NUOYINGJIAYE
Model Number: NYRD-PB
MOQ: 1
цена: $160 to $1500
Условия оплаты: T/T
Способность к поставкам: 200 шт/пред месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
Explosion-proof certificate
Измеряя ряд:
120m
Передавая частота:
76GHz~81GHz, ширина 5GHz частоты сканирования FM
Форма антенны:
антенна объектива, антенна объектива анти--корозии
Отростчатое соединение:
Винтовой нарез, фланец (опционный), служил фланцем
Точность измерения:
0.05%~0.1%F.S
Рабочая температура:
-40~130℃, - 40~250℃
Выход сигнала:
4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные)
Электропитание:
24VDC, 220VAC
Упаковывая детали:
40cm×30cm×30cm
Поставка способности:
200 шт/пред месяц
Выделить:

Радарный уровнемер IP65 80 ГГц

,

непрерывный частотный радарный уровнемер

,

датчик уровня жидкости 20 м 40 м

Характер продукции

Радарный уровнемер с непрерывной частотной модуляцией 80 ГГц, диапазон измерения: 0 ~ 20 м, 0 ~ 40 м, 0 ~ 80 м, датчик уровня жидкости

Непрерывная частотная модуляция 80 ГГц Волна Радар Уровень метр



Что такое электромагнитная волна миллиметрового диапазона;обычно электромагнитная волна в частотной области 30-300 ГГц (длина волны 1-10 мм) называется миллиметровой волной, которая находится в перекрывающемся диапазоне длин волн микроволновой и дальней инфракрасной волн, поэтому она имеет характеристики
обоих спектров.Диапазон 76-81 ГГц этого продукта является областью с наименьшим пониманием и развитием приложений людьми.



Радар Уровень метрТехнический параметр



Частота передачи 76ГГц~81ГГц, ширина сканирования FM 5ГГц
Форма антенны линзовая антенна, антикоррозийная линзовая антенна
Материал антенны ПТФЭ, 304+ПТФЭ
Диапазон измерения 0,08~120м
Точность измерения 0,05%~0,1%полной шкалы
Источник питания 24 В постоянного тока, 220 В переменного тока
Выходной сигнал 4...20 мА/HART/RS485/Modbus...
Температура процесса -40~+130℃, -40~+260℃ (≥260℃ можно настроить)
Технологическое давление -0,1~4,0 МПа
Технологическое соединение Резьба, кронштейн, фланец, санитарный зажим (опционально)
Уровень защиты IP65, IP67, IP68 (опционально)
Взрывозащищенный класс ExiaⅡCT6 Ga, ExdⅡCT6 Gb


Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!

IP65 непрерывная частота 80 ГГц модуляция радарного уровнемера 20 м 40 м 80 м 0



Радар Уровень метрОперационная Принцип



Радары FMCW с FM-волнами (также называемые радарами миллиметрового диапазона), поскольку они используют диапазоны миллиметровых волн с более высокой частотой, чем радары диапазона Ku, они важны для удаленного обнаружения целей и сильного дыма и пыли, например, для получения изображений на большие расстояния и мульти спектральное изображение.Применение, и может обнаруживать более мелкие цели, чем микроволновый радар, и достигать более точного позиционирования с более высоким разрешением и большей конфиденциальностью.

Радар Уровень метрОсобенности дизайна



◎ Очень хорошие переходные характеристики: на основе радиочастотного чипа собственной разработки CMOS миллиметрового диапазона реализована более плотная радиочастотная архитектура и более высокое отношение сигнал/шум.

◎ Рабочая полоса пропускания 5 ГГц, благодаря чему продукт имеет более высокое разрешение и точность измерений.

◎ Когерентность: дипольные колебания, вызванные сухим током или нелинейным эффектом разностной частоты когерентного лазерного импульса;

◎ Низкая энергия: энергия фотонов миллиметрового диапазона составляет всего несколько миллиэлектрон-вольт, при этом не происходит рентгеновской ионизации и повреждения обнаруживаемого вещества, поэтому повредить обнаруживаемое вещество непросто.

◎Сильная проникающая способность: обладает высокой проникающей способностью для неполярных материалов.Многие неметаллические неполярные материалы имеют меньшее поглощение лучей в этой полосе, поэтому их можно использовать для обнаружения внутренней структуры материалов.Например, изделия из керамики/картона/пластмассы/пеноматериалы прозрачны для электромагнитного излучения в этом диапазоне, а также могут использоваться для контроля безопасности аэропортов/вокзалов, например, для обнаружения оборудования/взрывчатых веществ и наркотиков, или для обнаружения сварки печатных плат.

◎ Легко усваивается полярными молекулами;эта полоса имеет меньшее рассеяние в неоднородных материалах и может обнаруживать и измерять содержание водяного пара.Также можно изучить состав материалов или провести контроль качества, анализируя их характерный спектр.

◎ Большой радиус действия и небольшая слепая зона.Максимальная дальность может достигать 120 м, а слепая зона может достигать 8 см.

◎ Малый угол луча и небольшой размер антенны облегчают установку.На него меньше влияют размеры корпуса танка и помехи препятствий.

◎ Длина волны короче, и он имеет лучшие характеристики отражения на твердой поверхности, поэтому для прицеливания не требуется специальный универсальный фланец.

◎ Поддержка удаленной отладки и удаленного обновления для облегчения обслуживания персонала на месте.



Радар диапазона 80 ГГц, используемый в промышленных измерениях, обеспечивает высокоточное бесконтактное измерение уровня и уровня жидкости.Он обладает несравненными преимуществами по сравнению с другими обычными микроволновыми импульсными радарами и волноводными радарами.Чрезвычайно узкий луч и проникающая способность более эффективны.

Адаптируйтесь к сверхсложным условиям работы без ущерба для производительности измерений.
