Подробная информация о продукте:
|
| Измеряя ряд: | 0~6m | Материал: | 304,316L (опционное) |
|---|---|---|---|
| Отростчатое соединение: | Установка фланца (опционная) | Ранг защиты: | Аппаратура IP67 дисплея, IP67 |
| Рабочая температура: | -40~130℃, - 50~350℃ | Отростчатое давление: | Атмосферное давление, 0-16MPa |
| Взрывозащищенная ранг: | Exia IICT6 (опционное) | Тариф дифференцирования: | ±lmm |
| Высокий свет: | Пластинчатый магнитный преобразователь уровня,магнитный преобразователь уровня 6 м,220 В переменного тока 1 А магнитный поплавковый индикатор уровня |
||

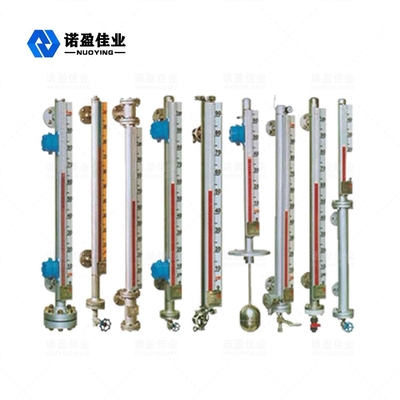

Измеритель уровня с магнитной пластиной
Магнитная пластинаУровень метрОперационная Принцип
Измеритель уровня с магнитной пластиной может использоваться для определения среднего уровня жидкости во всех типах башен, резервуаров, сферических контейнеров, котлов и т.д.Магнитный уровнемер с откидной пластиной может использоваться для обеспечения высокой герметичности, предотвращения утечек и высокой температуры, высокого давления и коррозионной стойкости.

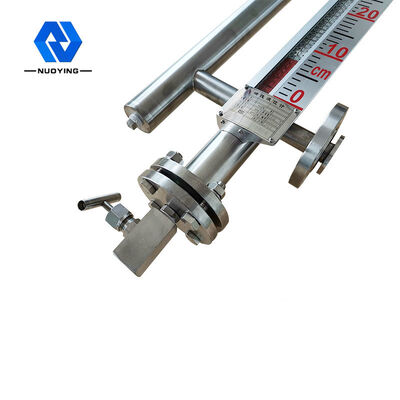

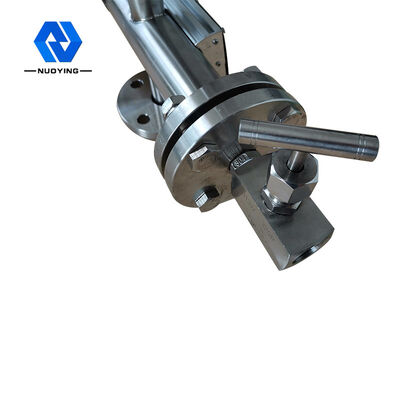

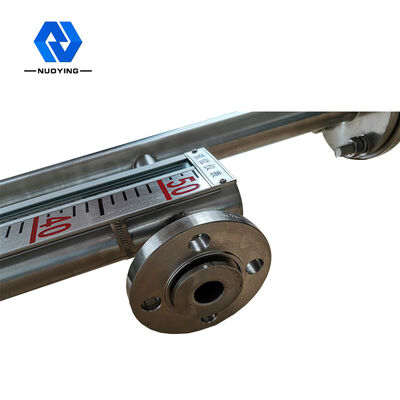

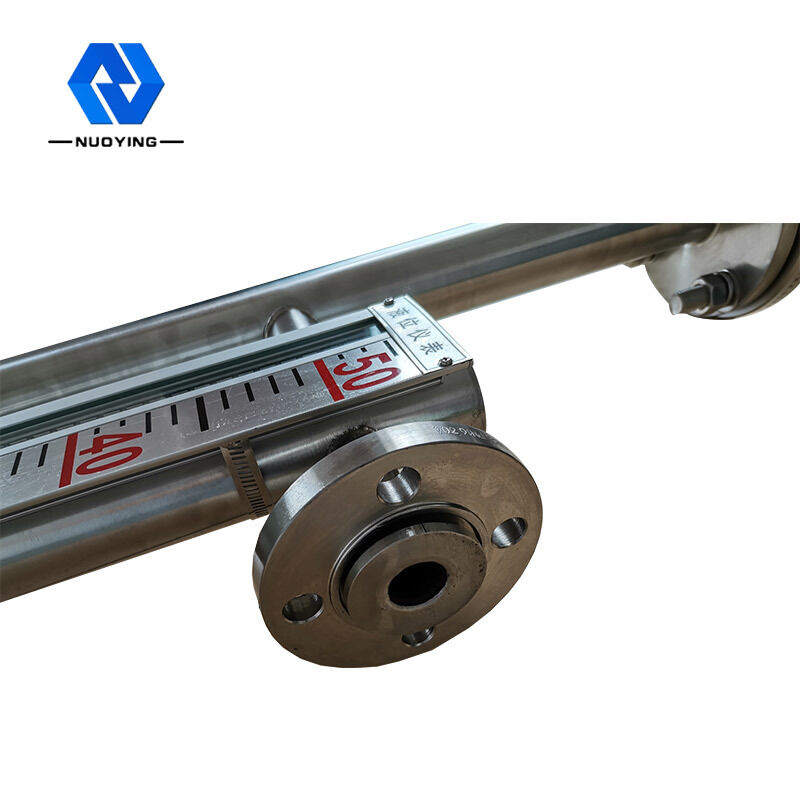

Магнитометр имеет камеру (называемую измерительной трубкой или трубкой корпуса), в которой находится плавающий шар, и полость соединяется с контейнером фланцем или другим подходящим соединением.Согласно принципу соединителей, при изменении уровня жидкости в контейнере уровень жидкости в полости такой же, как и уровень жидкости в контейнере, поэтому плавающий шар в камере перемещается вверх и вниз, и вверх и вниз при подъеме и падении уровня жидкости в контейнере.В этот момент мы не можем видеть уровень жидкости, поэтому у нас есть перекидной дисплей на магнитной колонке снаружи полости.

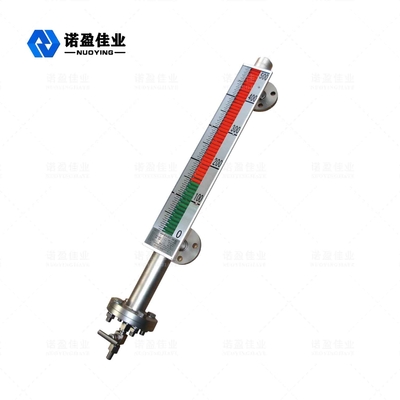

Постоянная магнитная сталь установлена на стыке между поплавком, опускающим жидкость, и плавающей частью, и когда уровень жидкости в измеряемом контейнере поднимается и падает, то же самое происходит и с магнитным поплавком в трубке корпуса датчика уровня жидкости.Постоянная магнитная сталь в поплавке передается на индикатор магнитной колонны через магнитную муфту, заставляя красный и белый ролики поворачиваться на 180°.Когда уровень жидкости поднимается, перекидная колонка меняет цвет с белого на красный, а когда уровень жидкости падает, перекидная колонка меняет цвет с красного на белый.Красно-белое соединение индикатора представляет собой фактическую высоту уровня жидкости внутри контейнера, что обеспечивает четкую индикацию уровня жидкости.
Магнитная пластинаУровеньметрТехнический параметр
| Диапазон измерений | 0〜6м |
| Точность измерения | ±3 мм |
| Средняя плотность | 0,425 г/см3 |
| Разница в плотности | 0,1 г/см3 |
| Средняя вязкость | Вт 0,4 Па.с |
| Выход управления | 220 В переменного тока, 1 А |
| Выход передачи | 4~20 мА (питание 24 В постоянного тока) |
| Температура процесса | -50 ~ 350 °С |
| Технологическое давление | 0~ 16МПа |
| Скорость дифференциации | ±1мм |
| Технологическое соединение | Фланцевая установка (опционально) |
| Степень защиты | IP67 |
| Класс взрывозащиты: | Exia IICT6 (дополнительно) |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Магнитная пластина Уровень метрОсобенности дизайна
◎Простая структура, прочная и надежная, стабильная работа
◎ Шкала отображения сцены четкая, привлекательная, легко читаемая.
◎Уровни жидкости, которые могут быть измерены и указаны как коррозионные, легковоспламеняющиеся, токсичные, высокотемпературные, взволнованные и загрязненные
◎Несколько форм установки, можно выбрать несколько форм подключения
◎Диапазон расчетного давления от полного вакуума до 10 МПа.
◎Расчетный диапазон температур от 160 до 450 °C.
◎ Профессиональный дизайн для специального давления и температуры.
Магнитная пластинаУровеньТребования к установке счетчика
Магнитная пластинаУровеньОбласть применения счетчика

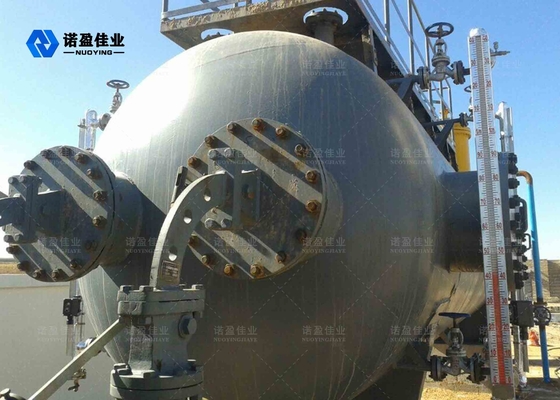

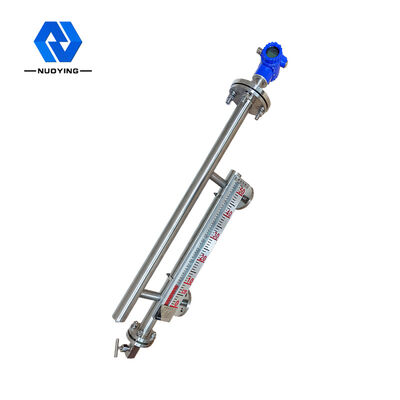

Уровнемер с магнитной пластиной подходит для отображения уровня жидкости на контейнерах с химическим, нефтяным и другим промышленным оборудованием.Магнитный измеритель уровня жидкости с откидной пластиной может быть добавлен для установки измерителя уровня жидкости, уровень жидкости можно открывать и выключать для осуществления дистанционной передачи сигнала, поплавковый шар имеет специальную конструкцию ремесла, такую как высокая температура, высокое давление, низкая плотность и выбор различных материалов, таких как титан, 316L PTFE и т. д. Чтобы гарантировать, что продукт подходит для любого уровня требований к полевым измерениям.В настоящее время магнитометры широко используются в нефтяной, химической, металлургической, энергетической, пищевой, фармацевтической, бумажной и других отраслях промышленности для измерения и контроля уровня жидкости.
