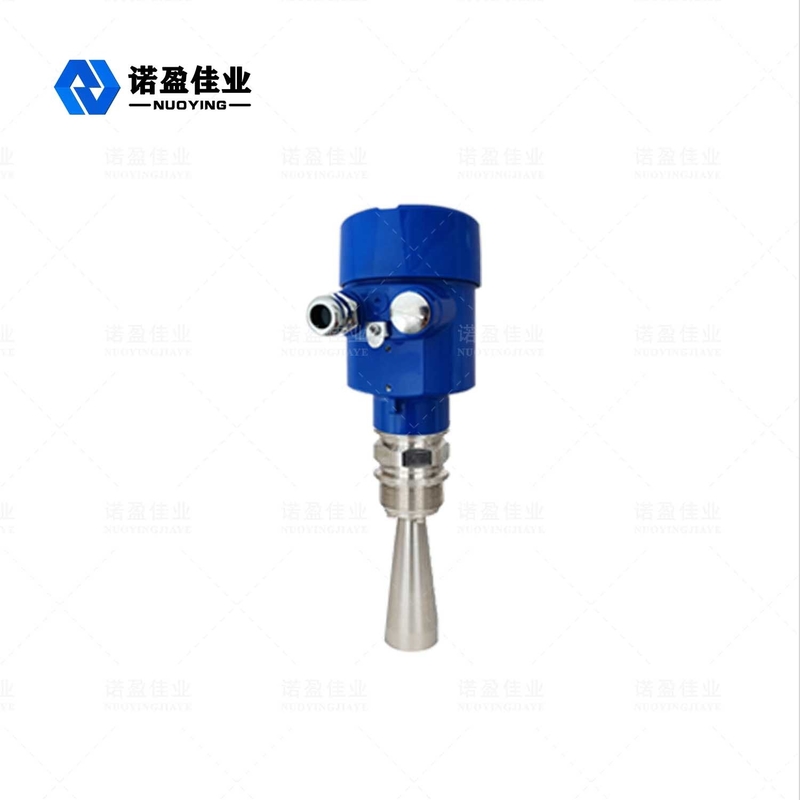

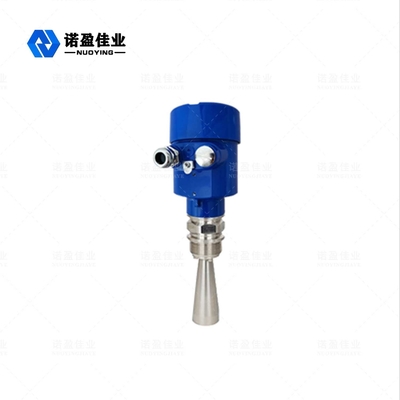

Материал 316L Высокочастотный радарный уровнемер NYRD806, высокий стандарт Измерение уровня

Материал 316L Высокочастотный радарный уровнемер NYRD806, высокий стандарт Измерение уровня
Материал 316L Высокочастотный радарный уровнемер NYRD806, высокий стандарт Измерение уровня

Большие изображения :  Материал 316L Высокочастотный радарный уровнемер NYRD806, высокий стандарт Измерение уровня

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Nuoying JIAYE
Сертификация: Explosion proof certificate
Номер модели: NYRD806
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: 130USD - 9000USD
Упаковывая детали: 30cm×25cm×20cm
Время доставки: 5-8 рабочих дней
Условия оплаты: T/T
Поставка способности: 1000 блоков месяц

Материал 316L Высокочастотный радарный уровнемер NYRD806, высокий стандарт Измерение уровня

описание
Применение: Температура, давление, и немножко въедливая жидкость Ряд измерения: 30m
Материал антенны: 316L Точность: ±3 мм
Средняя температура: -40C-250℃ Отростчатое давление: -0,1 〜 4.OMPa
Электропитание: 24VDC (2 линии, 4 линии) Отростчатое соединение: Поддержка, фланец

Радарный уровнемер NYRD-806, 26 ГГц



Радарный уровнемерПремьера продукта



Радарный уровнемер серии NYR D80X представляет собой высокочастотный радарный измерительный прибор с частотой 26 Гц и максимальным расстоянием измерения 80 метров.Антенна дополнительно оптимизирована, а новый быстрый микропроцессор может выполнять обработку анализа сигнала с более высокой скоростью, так что прибор можно использовать в некоторых сложных условиях измерения, таких как реакционный котел, твердое хранилище.



Материал 316L Высокочастотный радарный уровнемер NYRD806, высокий стандарт Измерение уровня 0



Радарный уровнемерТехнические параметры​



Модель НРД-806
Заявление Температура, давление и слегка агрессивная жидкость
Диапазон измерений 30м
Материал антенны 316 л
Точность ±3 мм
Средняя температура 40С—250℃
Технологическое давление 0,1 〜4,0 мПа
Источник питания 24 В постоянного тока (две линии, четыре линии)
Технологическое соединение Опора, фланец
Степень защиты IP67
Диапазон частот 26 ГГц
Взрывозащищенный класс Exia II C T6 Ga/ Exd ia IIC T6 Gb
Выходной сигнал 4... 20 мА/HART (два/четыре) RS485/Modbus...



актерский номер Температура процесса
NYRD 1 -40 〜+100°С
Модель продукта 2 -40 〜+130°С
805 диапазон 10 м 3 -40 〜+250°С
806 дальность 30м 4 -40 〜+400°С
807 дальность20м Y специальный пользовательский тип
808 дальность70м Технологическое давление
809 дальность 35м 1 -0,1 〜+0,3 МПа
810 дальность80м 2 -0,1 〜+2,0 МПа
-86 дальность20м 3 -0,1~+4,0 МПа
-87 дальность 35м Y специальный пользовательский тип
-дальность SL30м,80м Герметизация
-Дальность ПБ40м Y Витон
-дальность СД40м К Калрез
-TJ дальность40м Y специальный пользовательский тип
Антенна/размер/материал Материал корпуса/защита
Антенна Batter / герметичный рупор / PTFE Алюминий/IP67
B Трубная антенна / 46 мм / 316L D Алюминий (двухкамерный) /IP67 S Нерж. сталь 304/IP68
C Трубная антенна / 76 мм / 316L Y специальный пользовательский тип
D Трубная антенна / 96 мм / 316L Взрывозащищенный класс
E Трубная антенна 121мм/316L Стандарт P
F Наклонная антенна / 242 мм 316L л Exia IICT6
P Плоская антенна / ПТФЭ G Exd[ia] IICT6
S Капельная антенна / ПТФЭ Y специальный пользовательский тип
R Стержневая антенна / герметичный рупор / PFA Электрический интерфейс
Y специальный пользовательский тип М М20Х1.5
Контроль над процессом N 1/2〃ДНЯО
Резьбовое соединение: G1%A Y специальный пользовательский тип
B Фланцевое соединение: DN50 Отображать
C Фланцевое соединение: DN80 Ремень
D Фланцевое соединение: DN100 Х без
E Фланцевое соединение: DN 150 Ранг (единица измерения: см)
F Универсальное фланцевое соединение Икс
G Зажимная установка
H Установка стента
Y специальный пользовательский тип
Выходная мощность/питание
2 4~20 мА/24 В постоянного тока, двухпроводной
3 4~20 мА/24 В постоянного тока/Hart двухпроводной
4 4〜20 мА/220 В перем. тока/Hart, четырехпроводной
5 RS485/Modbus



Примечание: настраивается по запросу



Радарный уровнемерПринцип работы



Антенна уровня радара излучает узкий микроволновый импульс и передает его вниз через антенну.После того, как импульс коснется поверхности измеряемой среды, он отражается обратно и снова принимается антенной системой, передавая сигнал на часть электронной схемы, которая автоматически преобразуется в сигнал положения объекта (поскольку скорость распространения импульса чрезвычайно высока, время, необходимое для того, чтобы электромагнитные волны достигли цели и отразились обратно к приемнику, почти мгновенно.) Измерительная базовая поверхность: резьбовое дно или крышка фланца
Примечание. Используйте синхронизацию объекта радара, чтобы гарантировать, что самый высокий уровень не может попасть в слепую зону измерения (зона D на рисунке).



Радарный уровнемерХарактеристики конструкции



  • Антенна имеет небольшие размеры и проста в установке;бесконтактный радар, без износа и без загрязнения.
  • Почти без коррозии и фбамов;почти не зависит от изменений водяного пара, температуры и давления в атмосфере.◎Суровая запыленность мало влияет на работу высокочастотных уровнемеров.◎ Более короткие длины волн обеспечивают лучшее отражение от наклонных твердых поверхностей.
  • Угол луча невелик, энергия сконцентрирована, а возможности отражения улучшены без помех.◎Мертвая зона измерения меньше, и хорошие результаты также могут быть получены при измерении маленьких банок.◎Высокое отношение сигнал/шум, даже в случае колебаний, может обеспечить лучшую производительность.◎Высокая частота является лучшим выбором для измерения твердых сред и сред с низкой диэлектрической проницаемостью.
