Интеллектуальный электромагнитный расходомер 0.1-10м/С 4-20мА ИП68

Электромагнитный расходомер NYLD интеллектуального типа, диапазон расхода: 0,1–10 м/с, 4–20 мА, IP68

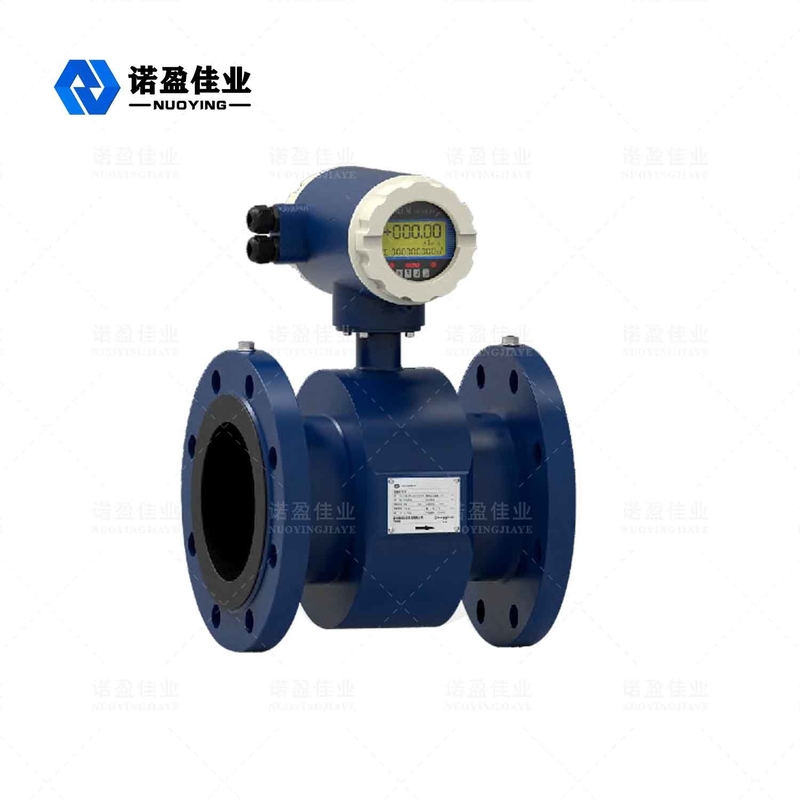

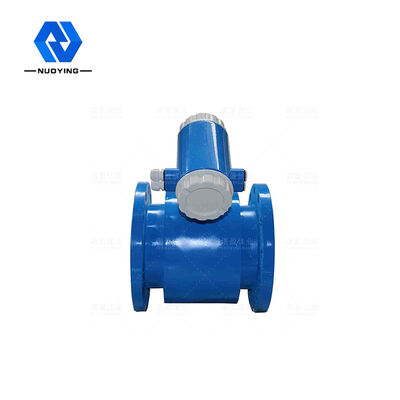

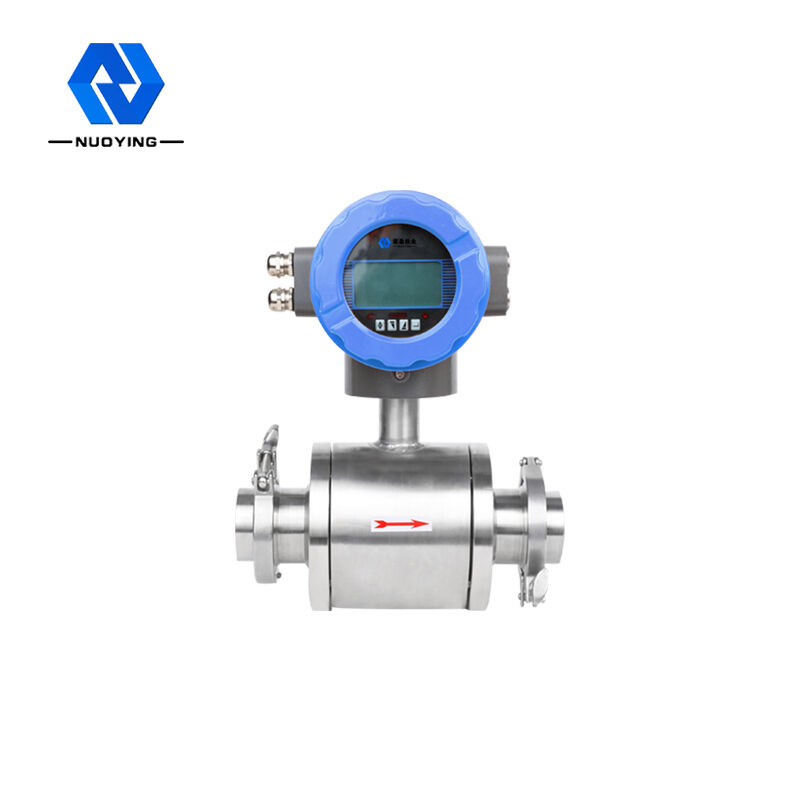

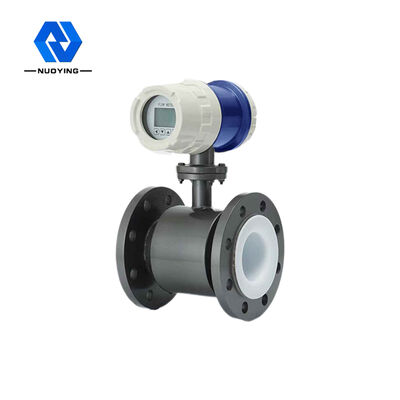

Интеллектуальный электромагнитный расходомер NYLD

Электромагнитный расходомер интеллектуального типа NYLD состоит из датчика и преобразователя.Он основан на законе электромагнитной индукции Фарадея, который используется для измерения объемного расхода проводящей жидкости с проводимостью более 5 мкс/см.Это индуктивный счетчик для измерения объемного расхода проводящей среды.В дополнение к измерению объемного расходаобщей проводящей жидкости, его также можно использовать для измерения объемного расхода сильных агрессивных жидкостей, таких как сильная кислота и щелочь, и однородной жидкостно-твердой двухфазной суспензионной жидкости, такой как суспензия, целлюлоза и бумажная масса.Он широко используется для измерения расхода в нефтяной, химической, металлургической, текстильной, бумажной, природоохранной, пищевой и других отраслях промышленности, а также в муниципальном управлении, при строительстве водохозяйственных сооружений, на реках и в других областях.

Интеллектуальный электромагнитный расходомер NYLD Технические Параметры

электромагнитный датчики Общая спецификация

Интеллектуальный электромагнитный расходомер NYLD Операционная Принцип

В соответствии с принципом электромагнитной индукции Фарадея пара детектирующих электродов крепится на стенке трубы перпендикулярно оси измерительной трубы и магнитной силовой линии. Когда проводящая жидкость движется вдоль оси измерительной трубы, проводящая жидкость пересекает магнитная силовая линия для создания индуцированного потенциала. Индуцированный потенциал определяется двумя электродами обнаружения, и его значение пропорционально скорости потока. Значение:

E=KBVD Где: E-индуцированный потенциал;
K-фактор, связанный с распределением магнитного поля и осевой длиной;
B-напряженность магнитной индукции;
V - средний расход токопроводящей жидкости;
D-расстояние между электродами;(измерьте внутренний диаметр трубы)

Датчик передает наведенный потенциал E в виде сигнала потока на преобразователь. После серии цифровых обработок, таких как фильтрация усиления и преобразования, мгновенный расход и накопленный расход отображаются на жидкокристаллическом точечном матричном дисплее с подсветкой. Преобразователь имеет4 Выход -20 мА, выход сигнала тревоги и частотный выход, интерфейс связи RS-485 и поддержка HART и MODBUS.
протоколы.

Интеллектуальный электромагнитный расходомер NYLD Особенности дизайна

■Полная цифровая обработка, сильная защита от помех, надежное измерение, высокая точность, диапазон измерения расхода может достигать 150: 1;
■ Импульсный источник питания со сверхнизкими электромагнитными помехами, большой диапазон напряжения подходящего источника питания, хорошая защита от электромагнитных помех;
■ Использование 16-разрядного встроенного микропроцессора с высокой скоростью работы, высокой точностью и программируемым возбуждением низкочастотной прямоугольной волны, что повышает стабильность измерения расхода и низкое энергопотребление;
■ Использование деталей SMD и технологии поверхностного монтажа (SMT), высокая надежность схемы;
■ Отсутствие движущихся частей в трубе, отсутствие частей, препятствующих потоку, и практически отсутствуют дополнительные потери давления при измерении;
■ Он может изменять ассортимент онлайн на месте в соответствии с реальными потребностями пользователей;
■Результаты измерений не зависят от физических параметров, таких как распределение скорости потока, давление жидкости, температура, плотность, вязкость;
■ ЖК-дисплей высокой четкости с подсветкой, полное меню на китайском языке, простота в использовании, простота в эксплуатации, простота в освоении и понимании;
■ С цифровым выходным сигналом связи, таким как RS485, RS232, Hartand Modbus (дополнительно);
■ С функцией самопроверки и самодиагностики;
■ С функцией почасовой записи общего расхода, записывающей общий объем потока в часах, подходящей для измерения с разделением времени (опционально);
■ Имеются три интегратора, которые могут отображать сумму прямого накопления, сумму обратного накопления и сумму вычисления разницы соответственно. Имеются внутренние часы отключения питания, которые могут записывать 16 раз отключения питания.(необязательный);

■ С инфракрасным портативным оператором, скорость связи 115 кГц, он может управлять всеми функциями преобразователя удаленно без контакта (опционально).

Интеллектуальный электромагнитный расходомер NYLDСочинение а также Структура

Электромагнитный расходомер состоит из следующих компонентов:

Электромагнитный расходомер в основном состоит из датчика и преобразователя.Датчик включает фланец, футеровку, электрод, измерительную трубку, катушку возбуждения, корпус датчика и т.д.;преобразователь включает в себя
1. Преобразователь: обеспечивает стабильный ток возбуждения для датчика, в то же время преобразует индуцированную электродвижущую силу, полученную датчиком, в стандартный электрический сигнал и отображает расход и параметры в реальном времени для отображения, контроля и регулировки расхода. .
2. Футеровка: сплошной слой электроизоляционного коррозионно-стойкого материала на внутренней стороне измерительной трубы и на уплотнительной поверхности фланца.
3. Электрод: пара электродов, установленных на стенке измерительной трубы для обнаружения сигнала расхода, и еще 1-2 заземляющих электрода, установленных для заземления и защиты от помех при измерении сигнала расхода.

Классификация приборов интеллектуального электромагнитного расходомера NYLD

1. По структуре прибора вихревые расходомеры можно разделить на три категории, а именно:

① Отсутствие частей сопротивления в измерительной трубе, отсутствие потери давления.

② Имея простую конструкцию, измерительная трубка электромагнитного расходомера может иметь различную футеровку в соответствии с

квалификация разная, надежность высокая.

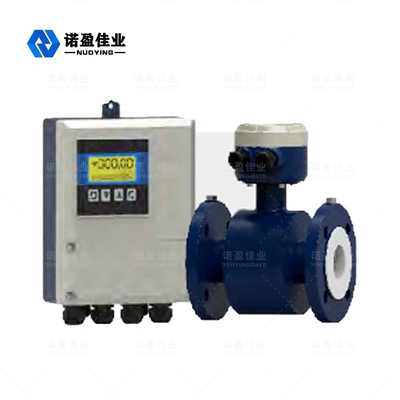

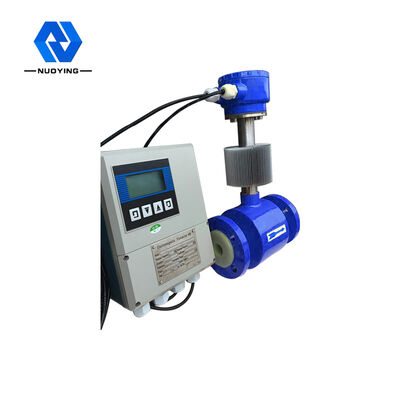

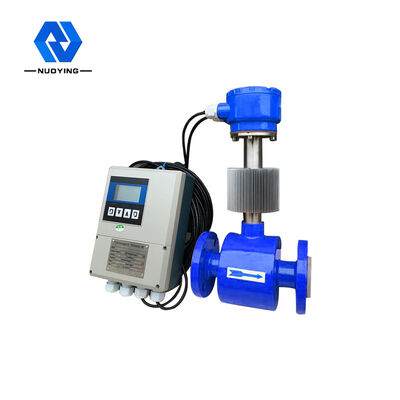

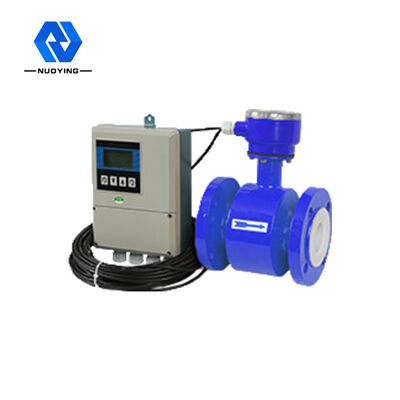

■ Электромагнитный расходомер раздельного типа

Преобразователь и основной корпус устанавливаются отдельно, что удобно при централизованной установке и легком считывании данных.

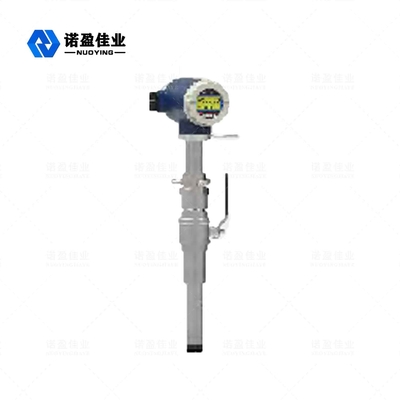

■ Плагин тип электромагнитный расходомер

Он широко применим для измерения расхода проводящей жидкой среды большого калибра в различных отраслях промышленности.

①Широкий диапазон номинальных диаметров, подходит для труб всех калибров от DN150 до DN3000.

②Датчик использует новый режим возбуждения, низкое энергопотребление, стабильную нулевую точку и высокую точность.Диапазон расхода может достигать 1500:1

Интеллектуальный электромагнитный расходомер NYLD Выбор
