Подробная информация о продукте:
|
| Номинальный диаметр: | 〜 DN3000mm DN6mm | Направление подачи: | Положительный и отрицательный |
|---|---|---|---|
| Ранг точности: | тип трубы: 0,5 ранга ранга 1,0; Вставляемый: 1,5 ранг, ранг 2,0 | Выход связи: | Rs485 протокол связи MODBUS, интерфейс связи ХАРТА |
| Выход сигнала: | 4-20mA, | Рабочая температура: | -20~90℃ -30~180℃ |
| Окружающая влажность: | 5%~95% | Ранг защиты: | IP65, его можно подгонять до IP67 |
| Высокий свет: | Трубчатый электромагнитный расходомер,электромагнитный расходомер высокой надежности,магнитный расходомер RS485 сточных вод |
||

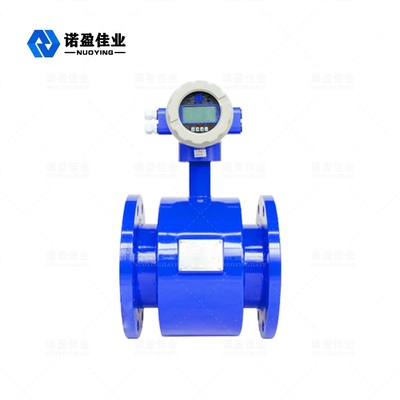

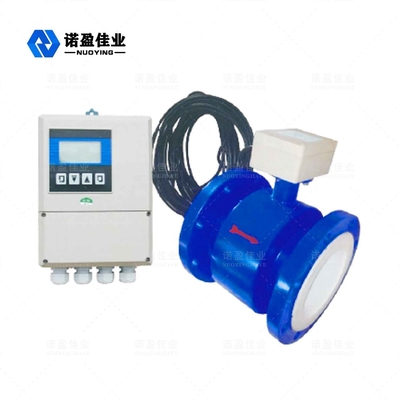

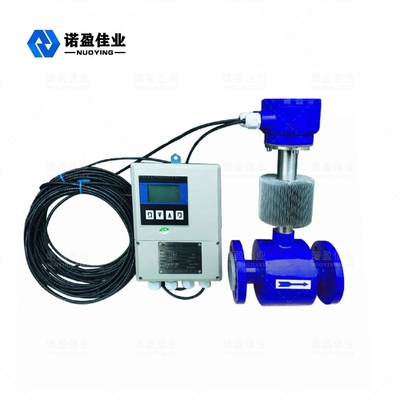

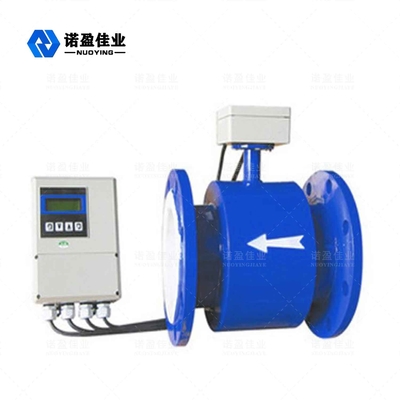

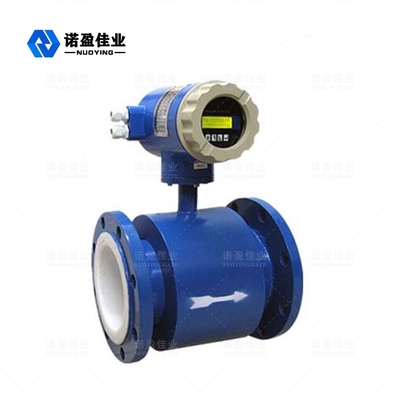

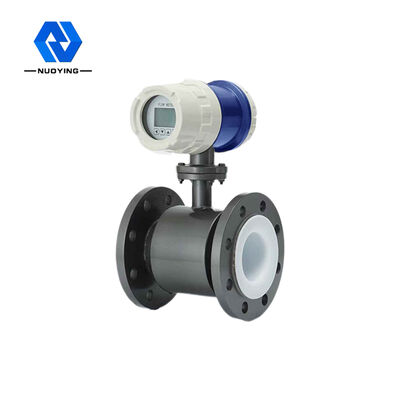

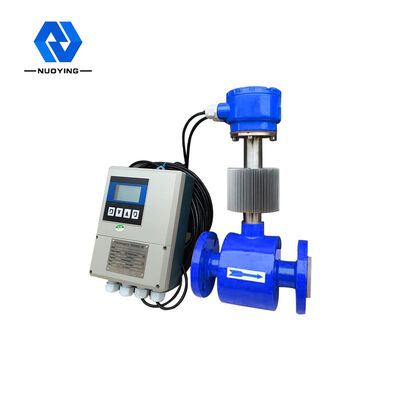

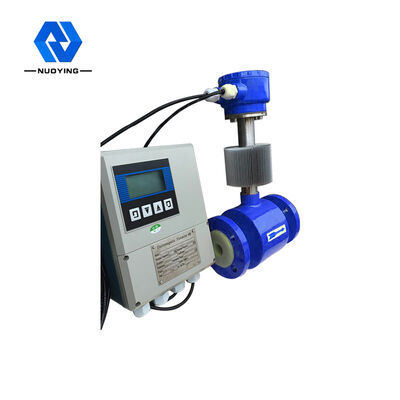

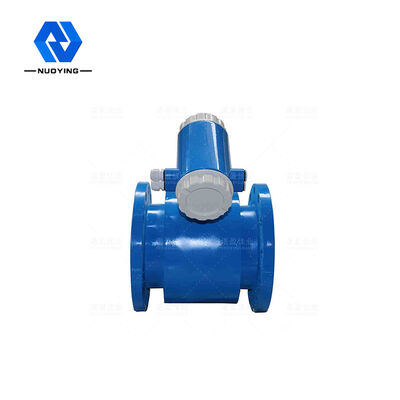

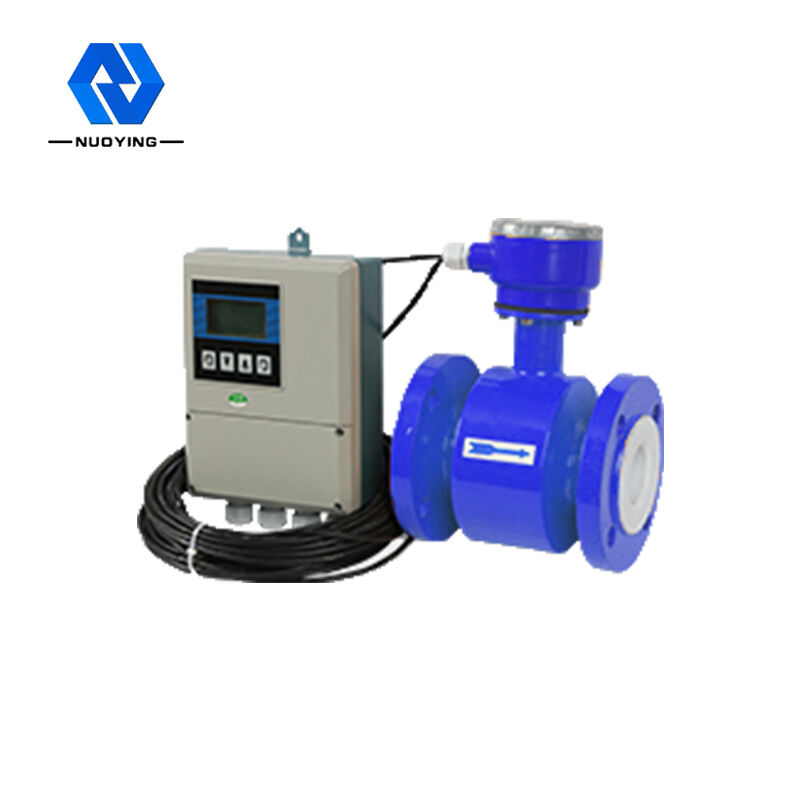

Трубчатый электромагнитный расходомер NYLD
NYLDтрубчатый электромагнитный расходомер - это расходомер с высокой точностью и надежностью. Он используется для измерения объемного расхода проводящей жидкости и шлама в закрытых трубопроводах и широко используется в сталелитейной, электроэнергетической, нефтяной, химической промышленности, угольной, металлургической, минеральной ресурсы, производство бумаги, водоснабжение и водоотведение, пищевая, медицинская и другие отрасли промышленности.
Трубчатый электромагнитный расходомер NYLD Технические Параметры
| Источник питания | AC220V 50Гц /DC24V/3.6V |
| Рассеяние мощности | <15 Вт (поддержка энергопотребления с датчиком) |
| Показать кнопку | На китайском и английском дисплеях могут отображаться мгновенная скорость потока, совокупная скорость потока и отображение сигналов тревоги (сигнализация обрыва цепи возбуждения, сигнализация управления воздушным движением и сигнализация превышения предела расхода). Четыре сенсорных экрана переключатели для настройки данных |
| регистр | Общая сумма вперед, общая сумма назад |
| Выходной сигнал | Двусторонняя двухсторонняя, полная изоляция 0〜10мА/4〜20мА |
| сопротивление нагрузки: 0 ~ 10 мА, 0 ~ л.5KQ, 4~20 мА, 0~750. | |
|
Выходы прямого и обратного потока, потолок выходной частоты может быть установлен в пределах 15 000 Гц. Транзисторный коллектор с выходом частоты фотоэлектрического разделения имеет двунаправленный выход с разомкнутой цепью. Внешний источник питания не должен превышать 35 В и собираться при проводке. Максимальный максимальный ток составляет 50 мА. |
|
| Два тревожных выхода разомкнутой цепи транзисторного коллектора с фотоэлектрической изоляцией. Внешний источник питания не превышает 35 В, а максимальный ток коллектора составляет 250 мА при включении тревожного выхода. Состояние тревоги: жидкостное управление воздушным движением, отключение возбуждения. линия, поток превышает лимит. | |
| Поддержка точности | ± 0,5% от указанного значения, ± 0,3% или ± 0,2% от дополнительного указанного значения |
| Постоянная времени затухания | Диапазон непрерывных переменных от 0 до 100 с |
| Режим связи | Дополнительный интерфейс последовательной связи RS232C или RS485, протокол связи HART, запись о грозозащите (10 лет) |
| Защита от потери питания | Внутренняя конструкция прибора не имеет часов падения мощности и может хранить 16 падений мощности. |
| Степень защиты | IP 65, можно настроить до IP67 |
| Взрывозащищенный класс | Exia II CT5/Exd II CT5 (по выбору) |
Трубчатый электромагнитный расходомер NYLD Операционная Принцип
Принцип измерения основан на законе электромагнитной индукции Фарадея. То есть при движении проводящей жидкости в магнитном поле в проводнике возникает наведенный электрический динамический потенциал.E это: E=KBVD
K: Константа прибора
B: Сила магнитной индукции
V: средний расход в секции трубы
D: внутренний диаметр трубы
Для измерения расхода жидкость течет через магнитное поле, перпендикулярное направлению потока. Поток проводящей жидкости индуцирует сигнал напряжения, пропорциональный среднему расходу (т. е. объемному расходу). Сигнал индукционного напряжения определяется двумя электроды находятся в непосредственном контакте с жидкостью и передаются на усилитель по кабелю, а затем преобразуются в равномерный токовый выходной сигнал.
Трубчатый электромагнитный расходомер NYLD Особенности дизайна
◎На точность измерения не влияют изменения плотности жидкости, вязкости, температуры, давления и электропроводности.
◎ Измерительная труба без частей, препятствующих потоку, без потери давления, требования к прямому сечению.
◎В преобразователе используется ЖК-дисплей с подсветкой, что упрощает считывание показаний под прямыми солнечными лучами или в темных помещениях.
◎ С параметрами, установленными с помощью инфракрасной сенсорной кнопки, крышку преобразователя также можно безопасно установить, не открывая в суровых условиях.
◎Расходомер представляет собой двухстороннюю измерительную систему с тремя интеграторами: прямой, обратный и общая разность;положительный и обратный поток.
◎И имеет различные выходные данные: ток, импульс, цифровая связь, HART.
◎Преобразователь имеет функции вывода сигнала тревоги самодиагностики, выхода сигнала тревоги при обнаружении отсутствия нагрузки, выхода сигнала тревоги верхнего и нижнего расхода, контроля партии и т.д.
◎ Его можно использовать не только для общего обнаружения процесса, но и для измерения минеральной пульпы, пульпы и жидкой пасты.
◎ Высоковольтный электромагнитный расходомер использует технологию сетчатой футеровки PFA, стойкость к высокому давлению, сопротивление отрицательному давлению, специально применяемую в нефтехимической, горнодобывающей и других отраслях промышленности.
◎Взрывозащищенные инструменты можно использовать в соответствующих взрывозащищенных местах.
Трубчатый электромагнитный расходомер NYLDФункции а также Сфера применения
Интеллектуальный преобразователь дисплея NYLD на китайском и английском языках использует 16-битный встроенный микропроцессор. Полная цифровая обработка с функцией двустороннего измерения расхода, мгновенным расходом и вычислением положительного и обратного кумулянта и разности продуктов, используемая для измерения объемного расхода проводящих сред, таких как чистая вода, сточные воды, кислота, щелочь, солевой раствор или двухфазная жидкость-жидкость.
Трубчатый электромагнитный расходомер NYLD Выбор
