Подробная информация о продукте:
|
| Измеряя ряд: | 6m | Электропитание: | 24VDC (±Power 30%) |
|---|---|---|---|
| Тип антенны: | Антенна трубки волновода | Отростчатое соединение: | Винтовой нарез, фланец (опционный), |
| Ранг защиты: | Аппаратура IP67 дисплея, IP67 | Рабочая температура: | -40~130℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -10~40bar |

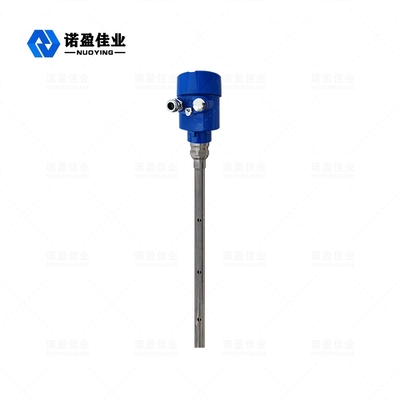

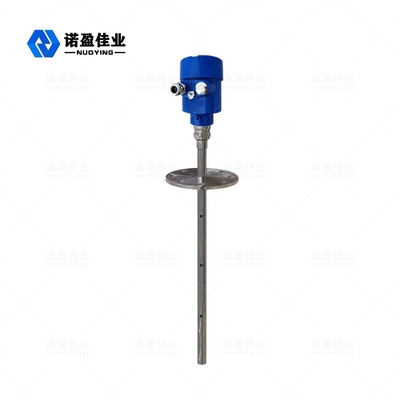

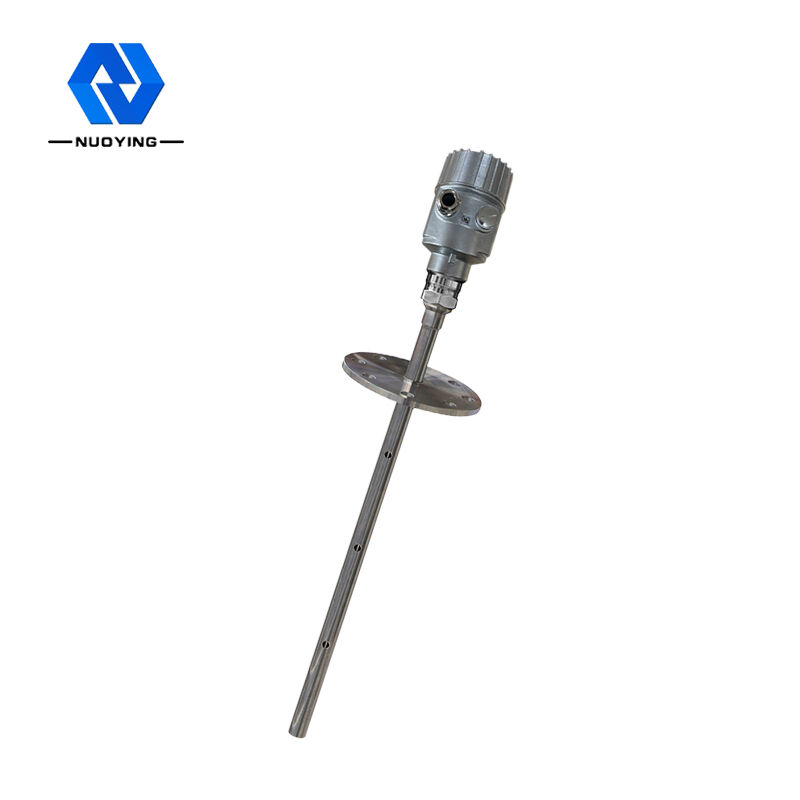

Метр радиолокатора ведомой волны NYRD704 1.8GHz ровный
Метр радиолокатора ведомой волны ровный ровный метр основанный на принципе отражения временного интервала (TDR). Электромагнитный ИМП ульс датчика уровня радиолокатора распространяет вдоль стальных кабеля или зонда на скорости света. Отражены, что формирует отголосок и возвращает часть ИМПа ульс ровного метра к передатчику ИМПа ульс вдоль такого же пути. Расстояние между передатчиком и поверхностью измеренного средства пропорционально к времени распространения ИМПа ульс во время этого периода, и жидкостная ровная высота высчитана.
Параметр ровного метра радиолокатора технический
| Типичное применение | Жидкости, порошки, твердые частицы, въедливые средства массовой информации |
| Материал антенны | Гибкие cable/304/PTFE (опционные) |
| Измеряя ряд | 6 m |
| Точность | ±1mm |
| Электропитание | 24 VDC (двухпроводной, четырехпроводной) |
| Средняя температура | -40~+130℃, - 40~+250℃ |
| Давление | -0.1~4.0MPa |
| Отростчатое соединение | Поток, фланец (опционный) |
| Класс защиты | IP67 |
| Взрывозащищенная ранг | ExiaCT6Ⅱ (опционное) |
| Выход сигнала | 4… 20mA/HART/RS485/Modbus… |
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!
Принцип действия метра радиолокатора ровный
Высокочастотный ИМП ульс микроволны испущенный радиолокатором ведомой волны распространяет вдоль компонента обнаружения (стальной кабель или стальная штанга), и когда он столкнется измеренное средство, должный к неожиданному изменению диэлектрической константы, она причиняет отражение, и часть энергии в импульсе отражена назад. Промежуток времени между переданным ИМПом ульс и отраженным ИМПом ульс пропорциональн к расстоянию измеренного средства.

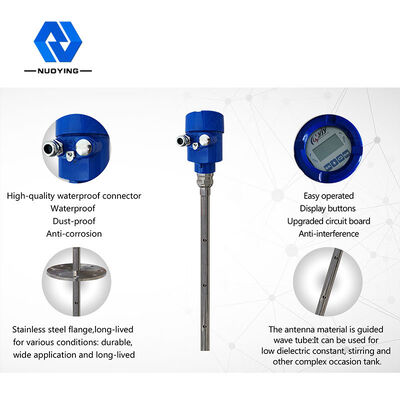

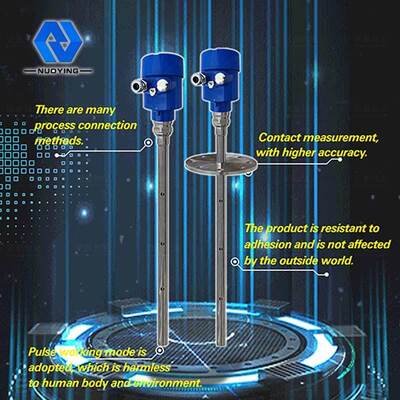

Конструктивные особенности метра радиолокатора ровные
◎Метр уровня радиолокатора ведомой волны принимает технологический прочесс предварительной микроволны и технологический прочесс уникального отголоска открытия отголоска, измерение контакта, высокую точность измерения и более точное измерение. В то же время, радиолокатор ведомой волны устойчив к прилипанию и не повлиян на внешней средой как средние температура и прилипание.
◎Разнообразие отростчатые методы соединения и типы компонентов обнаружения делают датчики уровня радиолокатора ведомой волны серии 70X соответствующий для различных сложных условий труда и применений. Как: высокая температура, высокое давление и небольшое средство диэлектрического постоянного.
◎Используя режим ИМПа ульс работая, продукт имеет весьма - низкую силу излучения, и может быть установлен в различные металл и неметалл
контейнеры без вреда к человеческому телу и окружающей среде.
Метр Electricalconnections радиолокатора ровный
◎Подача напряжения
(4 ~20) mA/HART (двухпроводное)
Электропитание и доля сигнала выхода настоящая кабель защищаемый 2-ядром. См. технические данные для специфического ряда подачи напряжения. Для внутреннеприсуще безопасного типа, барьер безопасности необходимо добавить между электропитанием и аппаратурой.
(4~20) mA/HART (четырехпроводных)
Электропитание и настоящий сигнал отделены, и каждое использует провод защищаемый 2-ядром. См. технические данные для специфического ряда подачи напряжения.
RS485/Modbus
Электропитание и сигнал Modbus отделены, и каждое использует провод защищаемый 2-ядром. Для специфического ряда подачи напряжения увидеть технические данные.
◎Метод соединения
