Подробная информация о продукте:
|
Измеряя ряд: | 30m | Тип антенны: | антенна кабеля |
---|---|---|---|
Материал антенны: | 304,316L (опционное) | Способ установки: | установка фланца или установка потока |
Ранг защиты: | Аппаратура IP67 дисплея, IP67 | Рабочая температура: | -40~130℃, - 40~250℃ |
Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -0.1-4MPa, -1~40BAR |
Высокий свет: | Радарный уровнемер IP67 GWR,радарный уровнемер 316L GWR,радарный датчик уровня IP67 |

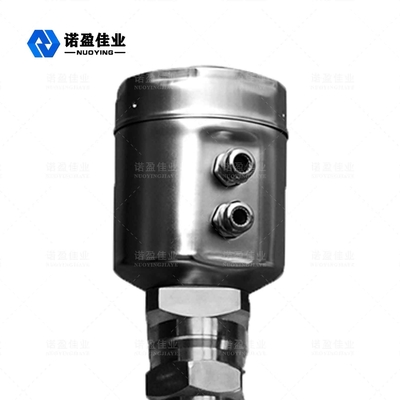

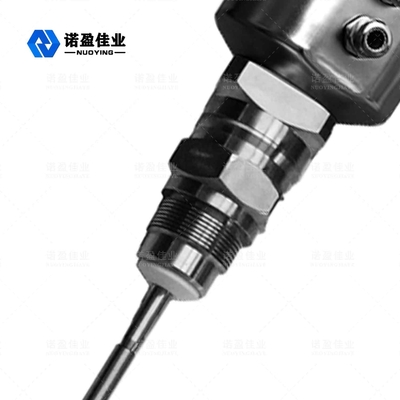

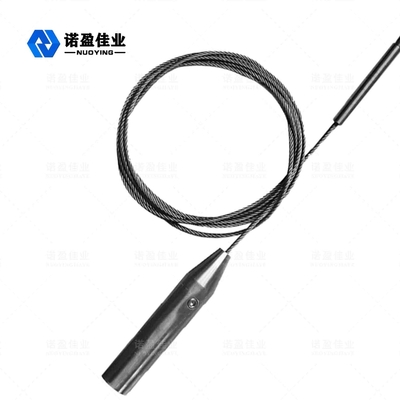

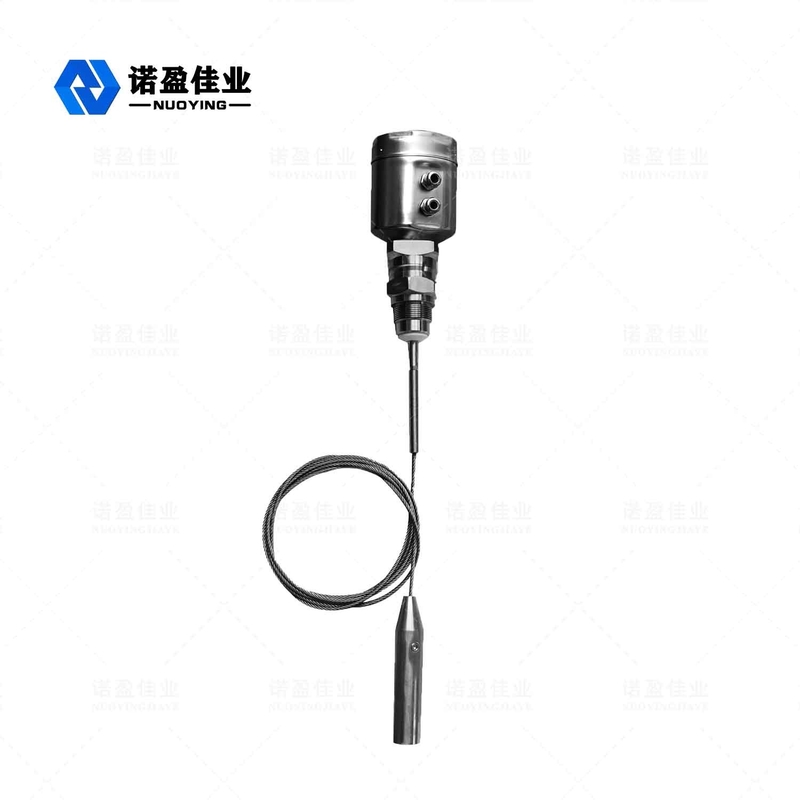

NYRD701 (нержавеющая сталь) 1,8 ГГц направленная волна Радар Уровень метр
Технические преимущества волноводного радарного уровнемера: радарный уровнемер для непрерывного измерения уровня жидкости, частиц и шлама.На измерение радарного измерителя уровня не влияет изменение среды, изменение температуры, инертный газ и пар, пыль, пена и т. д. Точность радарного измерителя уровня составляет 1 мм, диапазон составляет 30 метров, высокая температура 250 градусов, Высокое давление 40 кг, радарный уровнемер подходит для взрывоопасной зоны.
Волноводный радарный уровнемер представляет собой тип уровнемера, основанный на принципе рефлектометра.Электромагнитный импульс уровнемера распространяется со скоростью света по кабелю или зонду.Часть импульса уровнемера отражается, образуя эхо, и по тому же пути возвращается к датчику импульсов.Расстояние между передатчиком и поверхностью измеряемой среды пропорционально времени распространения импульса в этот период времени, и вычисляется высота уровня жидкости.
Радар Уровень метрТехнический параметр
Параметры |
Частота: 100 МГц-1,8 ГГц |
Коммуникационный интерфейс | Протокол связи HART |
Технологическое соединение |
Г1-1/2 |
Технологическое давление | -1 ~ 40бар |
Власть |
Питание: 24 В пост. тока (± 10%), напряжение пульсаций: 1 В пик. |
Условия окружающей среды | температура -40 ℃ ~ +80 ℃ |
Степень защиты корпуса | IP68 |
Уровни взрыва | EXiaIICT6 |
Подключение питания КИПиА и выходного сигнала |
Совместное использование двухжильного экранированного кабеля |
※ Примечание:Продуктывозможнонастроены в соответствиикособые требованияизпользователи!
Радар Уровень метрОперационная Принцип
Волноводный радар — это тип измерительного прибора, основанного на принципе путешествия во времени.Радарная волна распространяется со скоростью света, и время ее прохождения может быть преобразовано электронными компонентами в сигнал уровня.Зонд излучает высокочастотные импульсы, которые распространяются по кабелю, и импульсы отражаются обратно, когда они сталкиваются с поверхностью материала и принимаются приемником внутри счетчика.Затем сигнал расстояния преобразуется в сигнал уровня.
Вход
Отраженный импульсный сигнал передается по кабелю обратно к электронной схеме измерителя, и микропроцессор обрабатывает этот сигнал для идентификации эха, создаваемого микроволновыми импульсами на поверхности материала.Распознавание правильного эхо-сигнала осуществляется интеллектуальным программным обеспечением.Расстояние D до поверхности материала пропорционально времени прохождения T импульса:
Д=С×Т/2
где С - скорость света
Поскольку известно расстояние E до пустого бака, уровень L равен:
Л=ЭД
Выход
Установите соответственно высоту пустого бака E (= нулевая точка), высоту полного бака F (= полная шкала) и некоторые параметры применения.Параметры приложения автоматически заставят прибор адаптироваться к среде измерения, соответствующей выходному сигналу 4 ~ 20 мА.
Радар Уровень метрОсобенности дизайна
Радар Уровень метрРасстояние измерения
В следующей таблице приведены взаимосвязи между различными категориями измеряемой среды и расстоянием измерения.
Средний индекс | ДК(ε) | Твердые частицы | Жидкость | Диапазон измерения |
1 | 1,4…1,6 | -Конденсирующий газ, например, N2CO2 | 3 м (относится только к коаксиальному стержневому зонду) | |
2 | 1,6…1,9 |
-Частицы пластиковой ленты |
-Сжиженный нефтяной газ, например, пропан |
25м |
3 | 1,9…2,5 | -Обычный цемент, Гипс | -Минеральное масло, Топливо | 30м |
4 | 2,5…4 |
-Злаки, Семена |
-Бензол, стирол, толуол |
30м |
5 | 4…7 |
-Влажный камень, руда |
- Хлорбензол, хлороформ |
30м |
6 | >7 |
- Металлический порошок |
- Водные жидкости |
30м |
