Подробная информация о продукте:
|
| Измеряя ряд: | 30m | Тип антенны: | высокотемпературный тип |
|---|---|---|---|
| материал случая: | корпус из нержавеющей стали | Отростчатое соединение: | Винтовой нарез, фланец (опционный), |
| Частота: | 100MHZ-1.8GHZ | Рабочая температура: | -40~250℃ |
| Выход сигнала: | 4-20mA, 4-20mA/HART (двухпроводные/четырехпроводные) | Отростчатое давление: | -0.1-4MPa, -1~40BAR |
| Высокий свет: | передатчик радиолокатора ведомой волны 22.5mA ровный,радиолокатор ровного датчика воды 1.8GHz,тип передатчик давления 1.8GHz уровня |
||

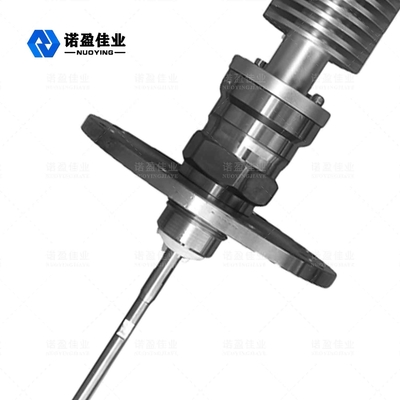

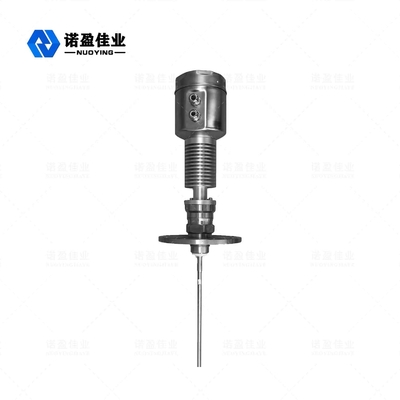

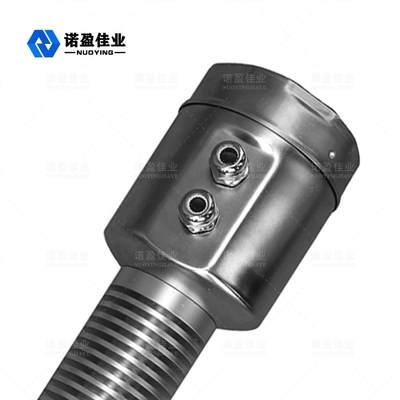

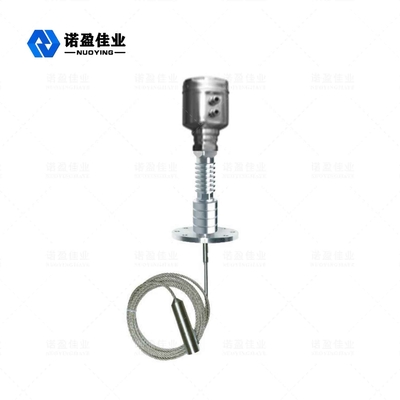

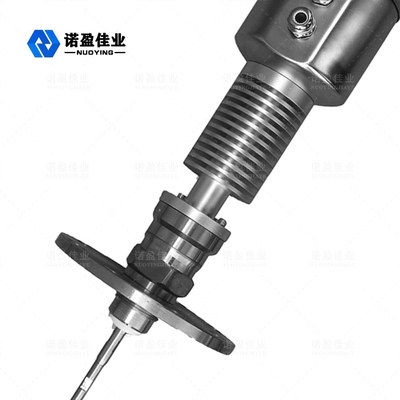

(Нержавеющая сталь) 1.8GHz метр радиолокатора ведомой волны NYRD705 ровный
Высокая температура нержавеющей стали NYRD705 и тип передатчик давления ровного метра радиолокатора ведомой волны 1.8GHz ровный
Метр радиолокатора ведомой волны ровный ровный метр основанный на принципе отражения временного интервала (TDR). Электромагнитный ИМП ульс датчика уровня радиолокатора распространяет вдоль стальных кабеля или зонда на скорости света. Отражены, что формирует отголосок и возвращает часть ИМПа ульс ровного метра к передатчику ИМПа ульс вдоль такого же пути. Расстояние между передатчиком и поверхностью измеренного средства пропорционально к времени распространения ИМПа ульс во время этого периода, и жидкостная ровная высота высчитана.
Параметр ровного метра радиолокатора технический
| Параметры |
Частота: 100MHZ-1.8GHZ Измеряя ряд: - кабель: 0-30m; штанга, коаксиальная: 0-6m Повторимость: ± 3mm Разрешение: 1mm Забор: образцы отголоска 55/s Скорость ответа: 0.2S (в зависимости от фактического использования) Сигнал течения выхода: 4-20mA Точность: <0> |
| Интерфейс связи | Комуникационный протокол ХАРТА |
| Отростчатое соединение |
G1-1/2 Фланец DN50, DN80, DN100, DN150 |
| Отростчатое давление | -1 | 40bar |
| Сила |
Сила: 24VDC (± 10%), напряжение тока пульсации: 1Vpp Расход энергии: максимальное 22.5mA |
| Условия окружающей среды | ℃ температуры -40 | ℃ +80 |
| Расквартировывать ранг защиты | IP68 |
| Уровни взрыва | EXiaIICT6 |
| Соединение провода выхода электропитания и сигнала инструментирования |
Публикация кабеля защищаемого 2-ядром Вход кабеля: 2 M20 × 1,5 (диаметр кабелей 5 - 9mm) |
Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!
Ряд измерения
Объяснение символа:
H---- Ряд измерения
L---- Пустое расстояние танка
B---- Слепая зона на верхней части
E---- Минимальное расстояние между зондом и стеной танка
Слепая область ссылается на минимальное расстояние между высоким уровнем материальной поверхности и контрольной точкой измерения.
Нижняя слепая область ссылается на расстояние около дна кабеля которое нельзя точно измерить.
Эффективная дистанция одно между верхней слепой областью и нижней слепой областью.
Примечание: Только когда материальный уровень на между верхних и нижних слепых областях может было гарантировано надежное измерение материального уровня.
Руководство по установке
Следующее руководство по установке соответствующее для этого из зондов кабеля и штанги для измерения твердых частиц и жидкости. Коаксиальный трубчатый зонд приложен только к жидкостному объекту.
Положение установки:
Попробуйте остаться далеко от выхода и входа.
Метр не должен касаться стене танка внутренней для танков металла и пластиковых танков. Если это танк металла, то материальный ровный метр не должен быть установлен в центр танка.
Предложены, что устанавливает на 1/4 из диаметра силосохранилища.
Зонды типов кабеля или штанги должны держать расстояние далеко от стены танка не чем 30cm.
Дно зонда должно быть около 30mm ко дну танка.
Зонд должен держать расстояние не чем 200mm от препон внутри танк.
Датчик можно установить в центр верхней части танка, если дно контейнера конус, то поэтому измерение можно принять ко дну танка.
Изображение на праве показывает типа штанг диаграмму установки радиолокатора, главным образом используемую для жидкостного ровного измерения.
Метр Electricalconnections радиолокатора ровный
◎Подача напряжения
(4 ~20) mA/HART (двухпроводное)
Электропитание и доля сигнала выхода настоящая кабель защищаемый 2-ядром. См. технические данные для специфического ряда подачи напряжения. Для внутреннеприсуще безопасного типа, барьер безопасности необходимо добавить между электропитанием и аппаратурой.
(4~20) mA/HART (четырехпроводных)
Электропитание и настоящий сигнал отделены, и каждое использует провод защищаемый 2-ядром. См. технические данные для специфического ряда подачи напряжения.
RS485/Modbus
Электропитание и сигнал Modbus отделены, и каждое использует провод защищаемый 2-ядром. Для специфического ряда подачи напряжения увидеть технические данные.
