Установка фланца передатчика 6m плиты NYUHZ магнитная ровная

Привлекательный магнитный уровнемер NYUHZ с фланцевым монтажом, диапазон 6 м

Область применения Принцип работы

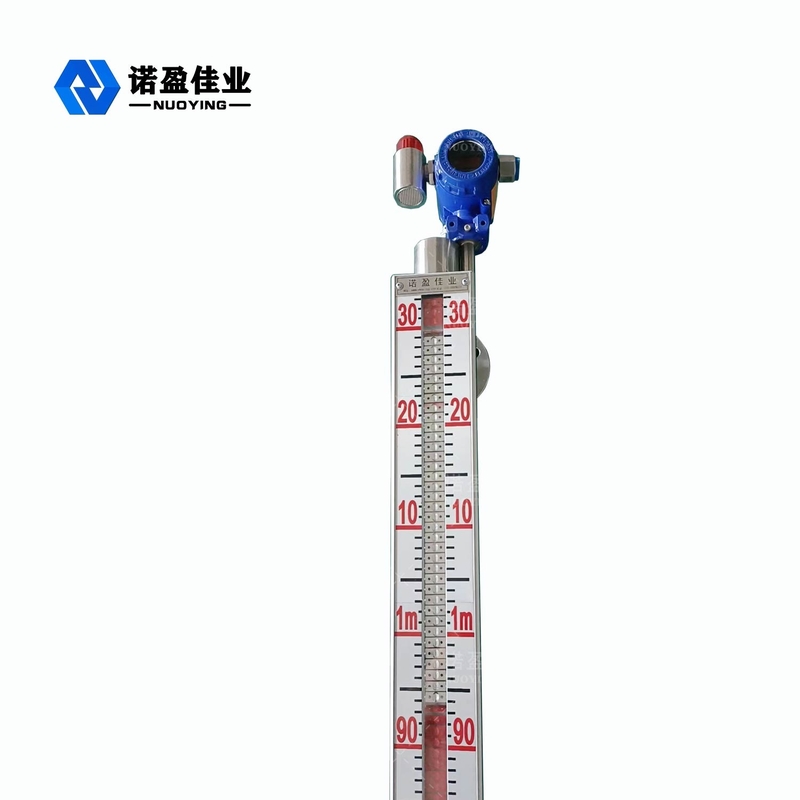

Магнитный уровнемер имеет камеру, содержащую поплавок, и полость, соединеннуюфланцем или другим подходящим соединением с резервуаром. Согласно принципу сообщающихся сосудов, при изменении уровня жидкости в резервуаре, уровень жидкости в полости совпадает с уровнем жидкости в резервуаре, поэтому поплавок в камере движется вверх и вниз  вместе с подъемом и опусканием уровня жидкости в резервуаре. В этот момент мы не видим уровень жидкости, поэтому снаружи полости установлен магнитный столб с перекидными индикаторами.

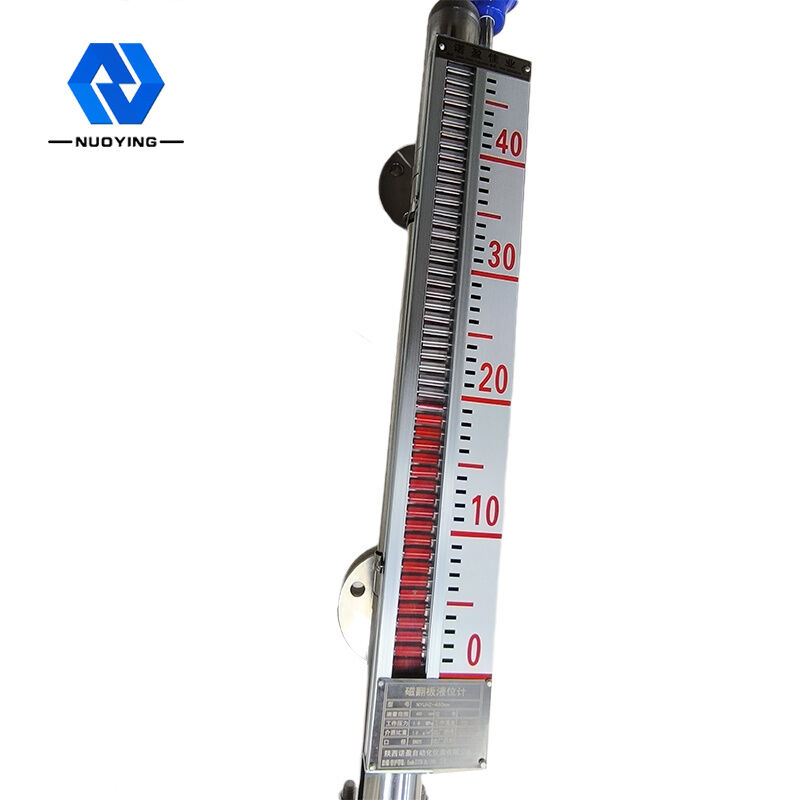

Между погруженной в жидкость частью поплавка и плавающей частью установлен постоянный магнит  на стыке. Когда уровень жидкости в измеряемом резервуаре поднимается и опускается, так же движется и магнитный поплавок в трубке корпуса уровнемера. Постоянный магнит в поплавке передает магнитное поле на магнитную колонку индикатора посредством магнитного сцепления, заставляя красно-белые ролики переворачиваться на 180°. При повышении уровня жидкости, перекидная колонка меняет цвет с белого на красный, а при понижении уровня жидкости, онменяется на противоположный.Красная и белая граница индикатора соответствует фактической высоте уровня жидкости внутри резервуара, тем самым обеспечивая четкое отображение уровня жидкости.

Область применения Технические параметры

※ Примечание:Продуктымогут бытьизготовлены на заказ в соответствиисконкретными требованиямипользователей!Магнитный уровнемер NYUHZ

Область применения◎Простая конструкция, прочная и надежная, стабильная работа.

◎Шкала индикации на месте четкая, привлекательная, легко читаемая.
◎Возможность измерения и индикации уровня агрессивных, легковоспламеняющихся, токсичных, высокотемпературных, перемешиваемых и загрязненных жидкостей.
◎Множество форм установки, множество форм соединения могут быть опциональными.
◎Диапазон рабочего давления от полного вакуума до 10 МПа.
◎Диапазон рабочих температур от -160 до +450 °C.
◎Профессиональная разработка для специальных давлений и температур.
Магнитный уровнемер NYUHZ

Область примененияМагнитный уровнемер NYUHZ

Область примененияМагнитный уровнемер с перекидными индикаторами может использоваться для обнаружения уровня различных башен, резервуаров, каналов, сферических емкостей и котлов. Магнитный уровнемер с перекидными индикаторами может обеспечивать высокую герметичность, защиту от утечек и подходит для работы в условиях высоких температур, высокого давления и коррозионных сред.
