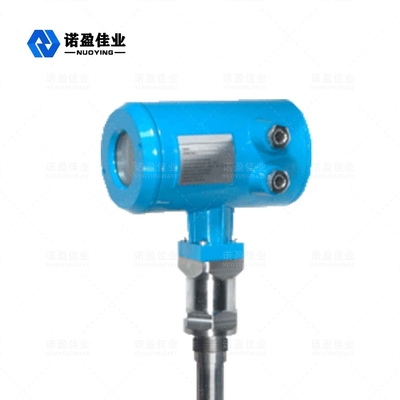

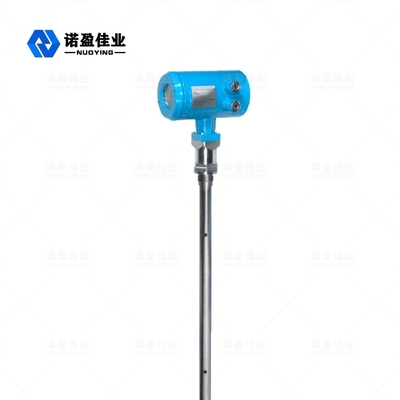

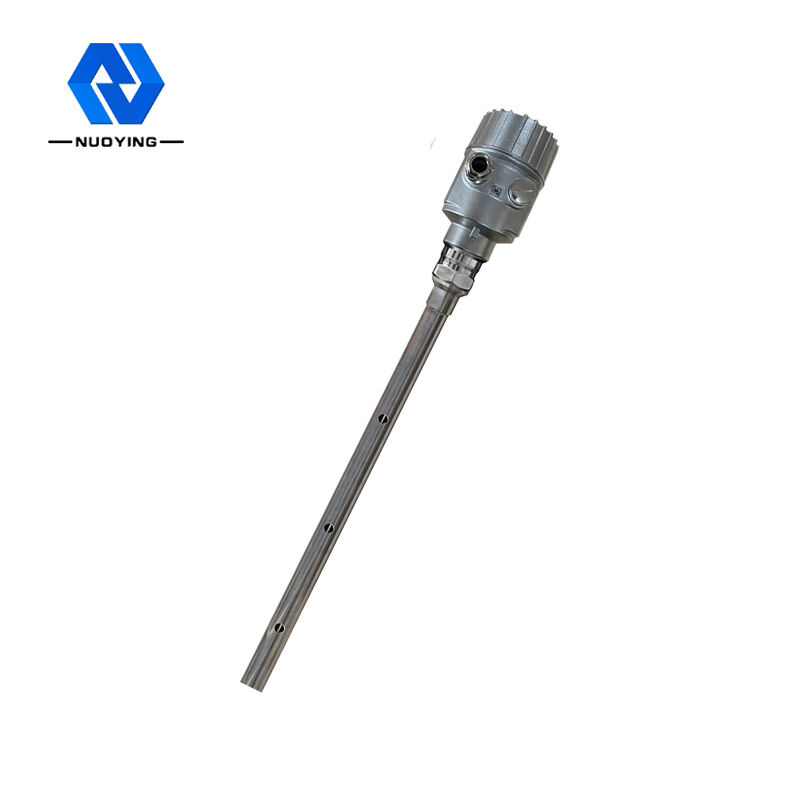

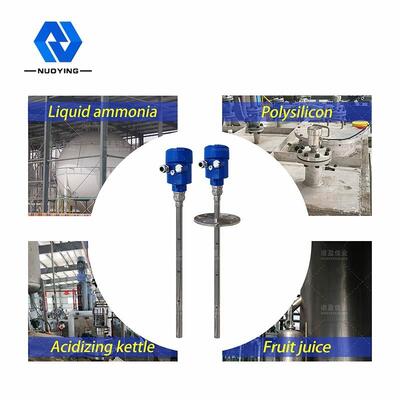

Коаксиальный уровнемер NYRD704 1.8ГГц с направляемыми волнами, большой синий корпус, диапазон измерения 6м

NYRD704 1.8ГГц уровнемер с направляемыми волнами: принцип работы

Уровнемер с направляемыми волнами - это уровнемер, основанный на принципе временного отражения (TDR). Электромагнитный импульс радарного уровнемера распространяется по стальному кабелю или зонду со скоростью света. Часть импульса отражается, образуя эхо, и возвращается к импульсному передатчику по тому же пути. Расстояние между передатчиком и поверхностью измеряемой среды пропорционально времени распространения импульса за этот период, и рассчитывается высота уровня жидкости.

NYRD704 1.8ГГц уровнемер с направляемыми волнами: технические параметры

Примечание: Продукты могут быть изготовлены по индивидуальным требованиям пользователей!

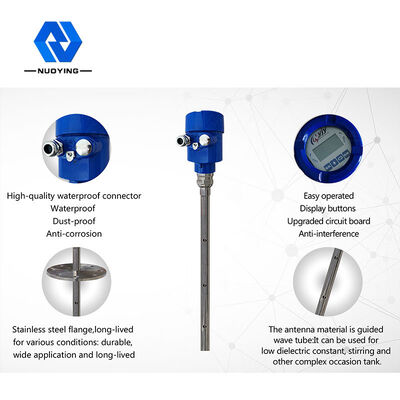

NYRD704 1.8ГГц уровнемер с направляемыми волнами: особенности конструкции

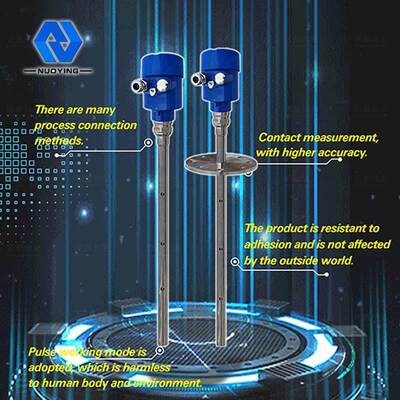

1. Используя режим работы с импульсами, продукт имеет чрезвычайно низкую мощность излучения и может быть установлен в различных металлических и неметаллических емкостях, без вреда для человеческого организма и окружающей среды.

2. Разнообразие методов подключения к процессу и типов измерительных компонентов делают уровнемеры с направляемыми волнами серии 70X подходящими для различных сложных условий эксплуатации и применений. Например: высокая температура, высокое давление и среда с низкой диэлектрической проницаемостью.

3. Уровнемер с направляемыми волнами использует передовую технологию обработки микроволн и уникальную технологию обработки эха Echo Discovery, контактное измерение, высокую точность измерения и более точное измерение. В то же время, уровнемер с направляемыми волнами устойчив к налипанию и не подвержен влиянию внешней среды, такой как температура среды и налипание.

NYRD704 1.8ГГц уровнемер с направляемыми волнами: руководство по установке

Следующее руководство по установке подходит для кабельных и стержневых зондов для измерения твердых частиц и жидкостей. Коаксиальный трубчатый зонд применяется только к жидким средам.

NYRD704 1.8ГГц уровнемер с направляемыми волнами: положение установки

Старайтесь держаться подальше от выходного и входного отверстий.

Прибор не должен касаться внутренней стенки резервуара для металлических и пластиковых резервуаров. Если это металлический резервуар, уровнемер не должен устанавливаться в центре резервуара.

Предлагается установка на расстоянии 1/4 диаметра бункера.

Зонды кабельного или стержневого типа должны находиться на расстоянии не менее 30 см от стенки резервуара.

Нижняя часть зонда должна находиться примерно в 30 мм от дна резервуара.

Зонд должен находиться на расстоянии не менее 200 мм от препятствий внутри резервуара.

Датчик может быть установлен в центре верхней части резервуара, если дно контейнера коническое, то измерение может быть выполнено до дна резервуара.
