Подробная информация о продукте:
|
Типичное применение: | жидкостное ровное измерение | Измеряя ряд: | 0~6m |
---|---|---|---|
Выход инвертора: | 4… 20mA (поставка power24VDC) | Отростчатая температура: | -50~+350℃ |
Отростчатое давление: | -0.1~+16MPa | Отростчатое соединение: | Фланец (опционный) |
Форма установки: | Сторон-установленный, верхн-установленный | Материал основного корпуса: | 304 316 |
Высокий свет: | Передатчик щитка магнитный ровный,Жидкостный магнитный тип измеритель прокачки щитка,метр магнитного поплавка 20mA ровный |

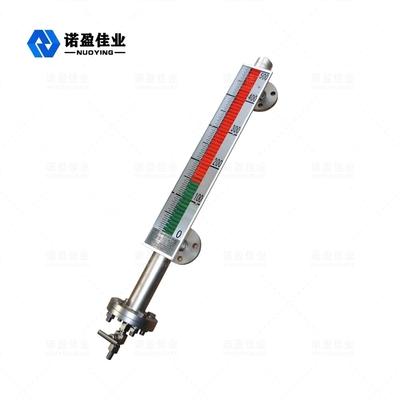

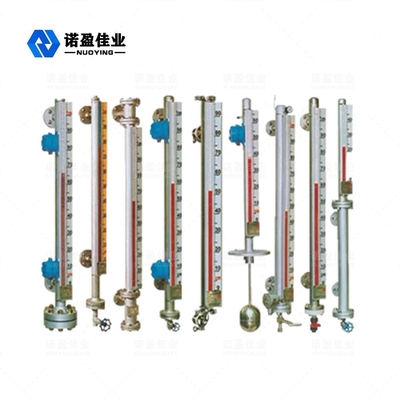

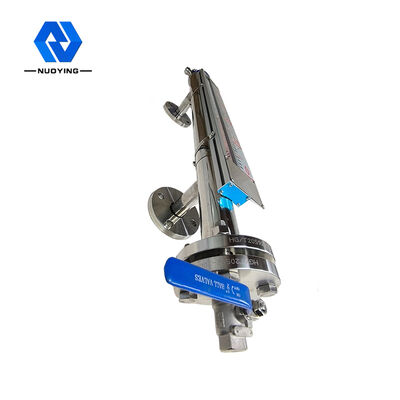

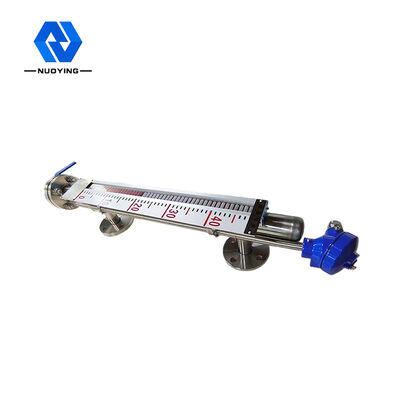

Уцененный метр жидкостного NYUHZ магнитного щитка 20mA ровный
Принцип деятельности метра магнитного щитка NYUHZ ровный
Метр магнитного щитка ровный можно использовать в различных башнях, танках, танках, сферически сосудах и боилерах и другом оборудовании для среднего ровного обнаружения. Метр магнитного щитка ровный может быть сильно загерметизирован, течебезопасн и соответствующий для высокотемпературных, высоких давления и коррозионной устойчивости.

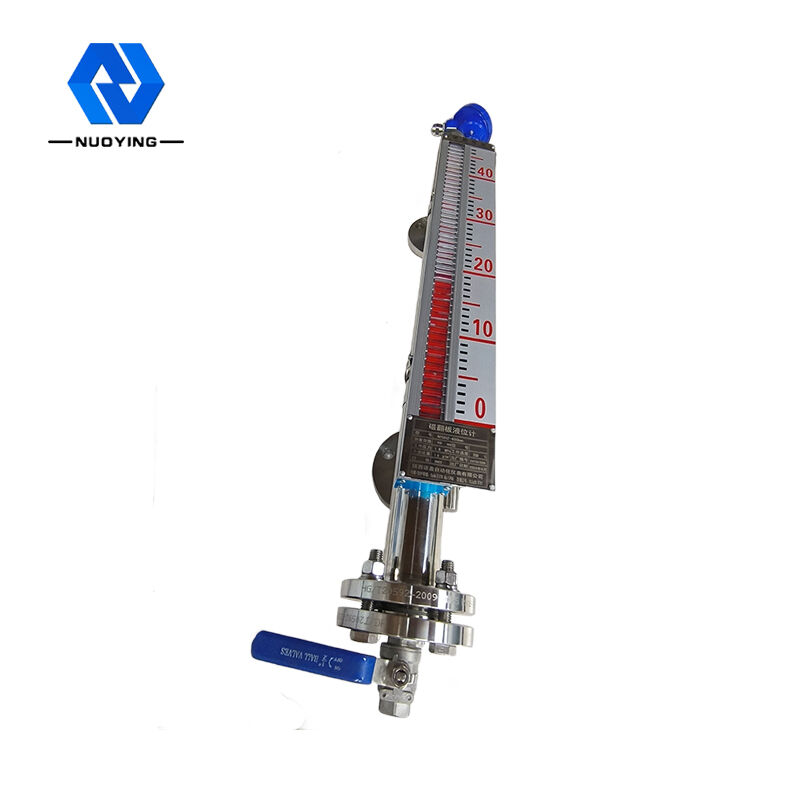

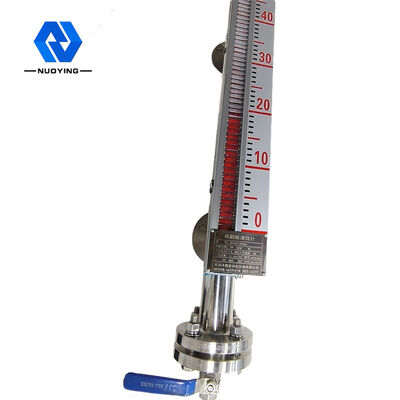

Метр магнитного щитка ровный имеет вызванную полость (измеряя трубкой или трубкой основного корпуса) которая держит поплавок, и полость соединена с сосудом через фланец или другое соответствующее соединение. Камера соединена с сосудом фланцами или другими соответствующими соединениями для того чтобы сформировать рычаг. Согласно принципу соединяясь прибора, по мере того как жидкостный уровень в изменениях сосуда вверх и вниз, жидкостный уровень в камере такая же высота как жидкостный уровень в сосуде. Жидкостный уровень внутри камеры такая же высота, поэтому он управляет поплавком внутри камеры для того чтобы двинуть вверх и вниз, поднимающ и падающ с жидкостным уровнем внутри сосуда. В это время мы не можем увидеть жидкостный уровень, поэтому магнитный дисплей столбца сальто установлен вне полости. Когда уровень в измеренных подъемах и падениях сосуда, магнитный поплавок в трубке тела ровного метра также поднимает и падения, и постоянный магнит внутри поплавка перенесен к магнитному индикатору столбца сальто через магнитное соединение, управляющ красным и белым столбцом сальто для того чтобы слегка ударить 180° когда жидкостный уровень поднимает, изменения столбца сальто от белизны к красному цвету, и когда жидкостный уровень падает, изменений столбца сальто от красного цвета к белизне, и красно-белого соединения индикатора фактические высота жидкостного уровня внутри сосуда, таким образом достигающ ясного указания жидкостного уровня.
Конструктивная особенность метра магнитного щитка NYUHZ ровная
1. Простая деятельность структуры, крепкого и надежных, стабилизированных.
2. Масштаб дисплея поля ясен, выделяющийся и легок для чтения.
3. Смогите измерить и показать уровень въедливой, огнеопасной, токсической, высокотемпературной, пошевеленной и загрязнятьой жидкости.
4. Разнообразие формы установки, разнообразие формы соединения можно выбрать.
5. Ряд давления дизайна от полного вакуума к 10MPa.
6. Диапазон температур -160~+450℃ дизайна.
7. Профессиональный дизайн для особенных давления и температуры доступен.
Метра щитка NYUHZ параметры магнитного ровного технические
Типичное применение | Жидкостное ровное измерение |
Форма установки | Сторон-установленный, верхн-установленный |
Материал основного корпуса | 304 316 |
Измеряя ряд | 0~6m |
Измеряя точность | ±3mm, ±5mm, ±10mm, ±20mm (опционные) |
Средняя плотность | ³ ≥0.425g/cm |
Разница в плотности | ³ ≥0.1g/cm |
Средняя выкостность | ≤0.4Pa.S |
Выход контроля | 220VAC, 1A |
Выход инвертора | 4… 20mA (поставка power24VDC) |
Отростчатая температура | -50~+350℃ |
Отростчатое давление | -0.1~+16MPa |
Отростчатое соединение | Фланец (опционный) |
Разрешение | ±1mm |
Уровень защиты | IP65, IP67, IP68 (опционные) |
Взрывозащищенная ранг | Exia II CT6 Ga, Exd II CT6 Gb |
Область применения метра магнитного щитка NYUHZ ровная
Датчик уровня магнитного щитка жидкостный соответствующий для жидкостного ровного дисплея на химикате, нефти и других контейнерах промышленного оборудования. Датчик уровня магнитного щитка жидкостный можно дополнительно установить с жидкостным датчиком уровня и жидкостным ровным переключателем для удаленной передачи сигнала. Шарик поплавка конструирован с особенными процессами как высокая температура, высокое давление и низкая плотность, и выбор различных материалов как титан, 316L, и PTFE может обеспечить продукт. Соответствующий для всех жидкостных ровных потребностей полевого измерения. В настоящее время, датчик уровня магнитного щитка жидкостный широко был использован в жидкостном ровном измерении и контроле в нефти, химикате, металлургии, электричестве, еде, фармацевтическом, papermaking и другие индустрии.
