Подробная информация о продукте:
|
Типичное применение: | жидкостное ровное измерение | Материал антенны: | 304, 316L (опционные) |
---|---|---|---|
Измеряя ряд: | 0-50~5000mm (тип кабеля: 25m) | Электропитание: | 24VDC (2 линия, линия 4), 220VAC |
Отростчатая температура: | -40~+200℃ | Отростчатое давление: | -0.1~10.0MPa |
Отростчатое соединение: | Проденьте нитку, послужите фланцем, ставьте в скобки (опционный) | Выход сигнала: | 4… 20mA/HART/RS485… |
Высокий свет: | Жидкостный магнитный ровный передатчик,Датчик уровня Homeothermy жидкостный,Магнитный ровный передатчик 20mA |

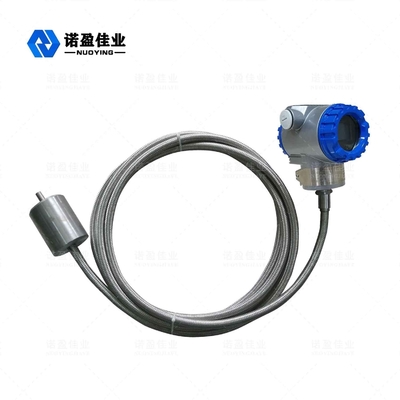

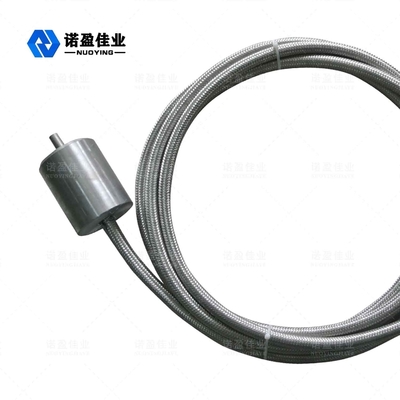

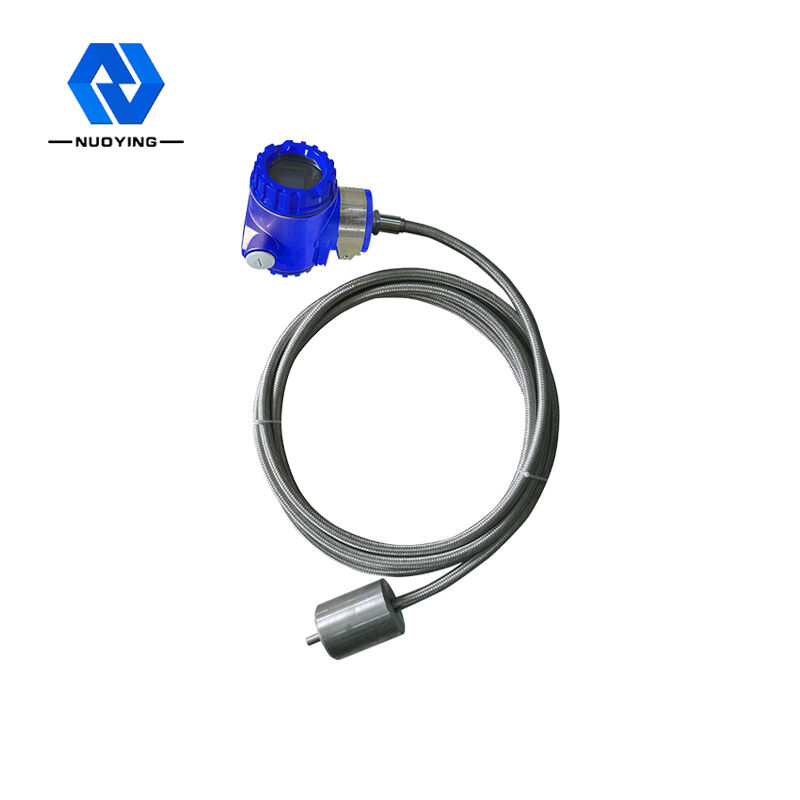

метр жидкости NYCZ500 20mA Homoeothermy магнитострикционный жидкостный ровный
Магнитострикционный жидкостный принцип деятельности ровного метра NYCZ500
Принцип работы магнитострикционного ровного метра показан в диаграмме. Продукт главным образом состоит из стержневого калибра, электронного отсека и внеконтактного плавая шарика на стержневом калибре. Стержневой калибр оборудован с магнитострикционным проводом (проводом волновода), и штанга сделана из немагнитной трубки нержавеющей стали, которая защищает провод волновода очень хорошо. Когда магнитострикционные ровные работы метра, генератор ИМПа ульс в электронном отсеке отправляют вне ИМП ульс начала. Когда этот ИМП ульс начала передан в провод волновода, он производит вращая магнитное поле которое выдвигается в направлении провода волновода. Эта механическая волна распространяет в 2 направлениях, механической волне которая достигает конец стержневого калибра поглощена демфером, механической волной которая путешествует назад к направлению электронного ящика воспринята механизмом приемистости энергии установленным в электронный ящик и преобразованным в соответствуя импульс тока, и механизм приемистости энергии после этого высчитывает разницу во времени между 2 ИМПами ульс точно для того чтобы измерить высоту измеренного жидкостного уровня.
Магнитострикционная жидкостная конструктивная особенность ровного метра NYCZ500
1. Более широкая применимость, разнообразие формы зонда, разнообразие отростчатые формы соединения, разнообразие материалы продукции, может быть подгонянным дизайном;
2. Надежность: По мере того как магнитострикционный ровный метр принимает принцип волновода, никакая механическая двигающая часть, настолько там никакое трение, никакая носка. Весь конвертер заключен в трубку нержавеющей стали, и внеконтактную измерения среднюю, надежную работу датчика, длинную жизнь.
3. Высокая точность: В виду того что магнитострикционный метр уровня работает с ИМПом ульс волновода, измеренное смещение определено путем измерять время ИМПа ульс начала и ИМПа ульс законцовки, поэтому точность измерения высока и разрешение лучшее чем 0.01%FS, которое трудно для того чтобы достигнуть точности с другими датчиками.
4. Хорошая безопасность: Магнитострикционный ровный метр имеют высокое взрывозащищенное представление, внутреннеприсуще безопасное, безопасные для использования, особенно соответствующее для измерения химических материалов и горючих жидкостей. Отсутствие потребности раскрыть крышку танка измеряя, избегая необеспеченности ручного измерения.
5. Магнитострикционный ровный метр легок для установки и простой для поддержания: Магнитострикционный ровный метр вообще установлен через существующее отверстие вверху танк, особенно соответствующий для установки подземных баков для хранения и танков уже в деятельность, и не может повлиять на нормальную продукцию во время инсталляционного процесса.
Магнитострикционные жидкостные параметры ровного метра NYCZ500 технические
Типичное применение | Жидкостное ровное измерение |
Форма антенны | Тип зонда, тип кабеля |
Материал антенны | 304, 316L (опционные) |
Измеряя ряд | 0-50~5000mm (тип кабеля: 25m) |
Точность измерения | <0.25% (Range<20m) |
Измеряя угол | 10° |
Электропитание | 24VDC (2 линия, линия 4), 220VAC |
Отростчатая температура | -40~+200℃ |
Отростчатое давление | -0.1~10.0MPa |
Отростчатое соединение | Проденьте нитку, послужите фланцем, ставьте в скобки (опционный) |
Выход сигнала | 4… 20mA/HART/RS485… |
Работа настоящая | 4… 20mA |
Характеристика нагрузки | Сопротивление максимальной нагрузки 600Ω для текущего объема производства; сопротивление максимальной нагрузки 2mA для выхода напряжения тока |
Время на ответ | 0.2-5ms |
Уровень защиты | IP65, IP67, IP68 (опционные) |
Взрывозащищенная ранг | ExiaCT6Ⅱ Ga; Ⅱ CT6 Gb Exia |
Магнитострикционная жидкостная область применения ровного метра NYCZ500
1. Промышленные измерение и управление уровня с отвесом
2. Измерение и управление танка ровные
3. Жидкостный ровный контроль в химическом процессе
4. Жидкостный ровный контроль фармацевтического танка
5. Управление танка еды и напитка
6. Контроль уровня воды запруды
7. Питьевая вода и очистка сточных вод
8. измерение и управление интерфейса Масл-воды
9. Система управления бензоколонки измеряя
10. Другие жидкостное ровное измерение и контроль…
