Подробная информация о продукте:
|
Типичное применение: | Жидкостный уровень и измерение интерфейса | Модели продукта: | NYCZ500 |
---|---|---|---|
Тип формы антенны: | штанга、 кабеля | Материал формы антенны: | 304、 316 |
Верность измерений: | ±0.5mm | Отростчатое давление: | -0,1 MPa ~10 |
Отростчатое соединение: | фланец (опционный)) | Взрывозащищенная ранг: | Exia II CT6Ga, Exd II CT6Gb (см. сертификат для деталей) |
Высокий свет: | Датчик уровня фланца магнитострикционный,Тип магнитострикционный жидкостный ровный метр штанги,Магнитострикционный жидкостный датчик уровня 0.5mm |

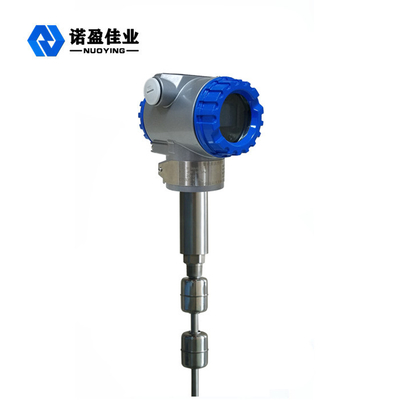

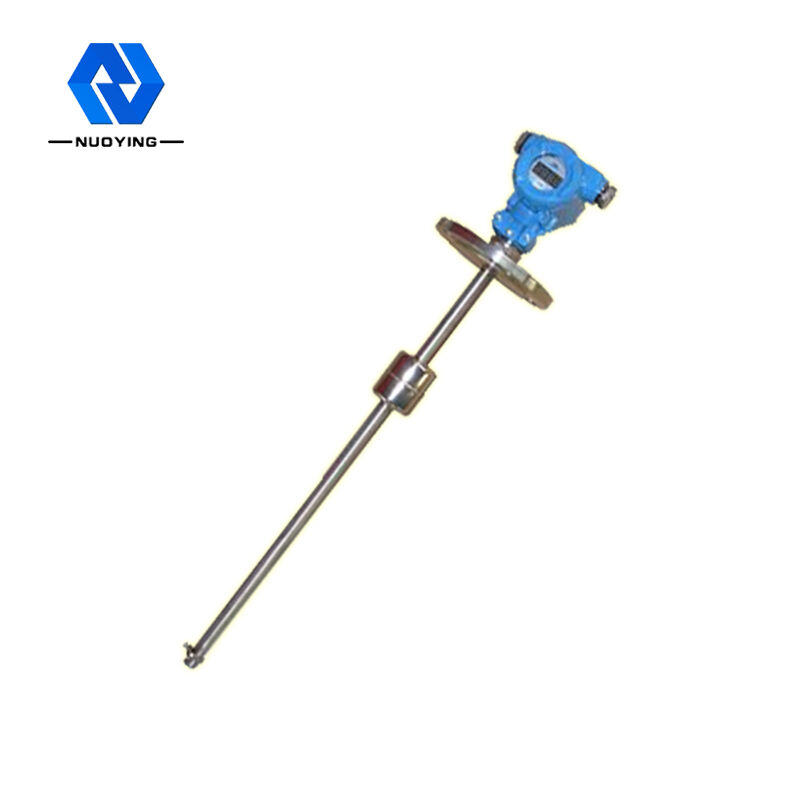

Установка ровного метра высокой точности магнитострикционная жидкостная легкая
Принцип деятельности магнитострикционного жидкостного ровного метра
Когда магнитострикционные жидкостные работы ровного метра, генератор ИМПа ульс в электронной камере отправляют вне ИМП ульс начала. Когда ИМП ульс начала передан в провод волновода, произведено вращая магнитное поле идет вперед вдоль направления провода волновода. Когда магнитное поле встречает постоянное магнитное поле в плавая шарике, произведено магнитострикционное влияние, причиняя провод волновода переплести для генерации волны неизменяемой скорости механической. Эта механическая волна распространяет в 2 направлениях. Механическая волна достигая конец стержневого калибра поглощена демфером. Механическая волна переданная назад направлению электронного ящика воспринята механизмом приемистости энергии установленным в электронный ящик и преобразованным в соответствуя импульсы тока. Механизм приемистости энергии после этого высчитывает разницу во времени между 2 ИМПами ульс точно для того чтобы измерить высоту измеренного жидкостного уровня.
Конструктивная особенность магнитострикционного жидкостного ровного метра
◎Более широкая применимость, со множественными формами зонда, множественными отростчатыми формами соединения, множественными изготовляя материалами, и ориентированным на заказчика дизайном
◎сильная надежность: в виду того что магнитострикционный жидкостный датчик уровня принимает принцип волновода, никакая механическая передвижная часть, настолько никакие трение и носка. Весь конвертер заключен в трубку нержавеющей стали, которая внеконтактна с измеряя средством. Датчик работает надежно и имеет длинный срок службы
◎высокая точность: в виду того что магнитострикционные работы метра жидкостного уровня с ИМПом ульс волновода, измеренное смещение определены путем измерять время ИМПа ульс начала и ИМПа ульс конца, поэтому точность измерения высока и разрешение лучшее чем 0,01% FS, который труден для того чтобы достигнуть с другими датчиками
◎высокая безопасность: магнитострикционный жидкостный ровный метр имеет высокое взрывозащищенное представление, внутреннеприсущие безопасность и взрывозащищенный, безопасное использование, и особенно соответствующий для измерения химического сырья и горючих жидкостей. Никакая потребность раскрыть крышку танка во время измерения для избежания необеспеченности ручного измерения.
◎магнитострикционный жидкостный ровный метр легок для установки и легкий для поддержания: магнитострикционный жидкостный ровный метр вообще установлен через существующее отверстие трубы на верхнюю часть танка, особенно соответствующую для установки подземных баков для хранения и баков для хранения которые были включены в работу, и нормальное функционирование нельзя повлиять на во время инсталляционного процесса
Технические параметры магнитострикционного жидкостного ровного метра
Типичное применение | Жидкостный, измерение интерфейса |
модель продукта |
NYCZ500 |
Форма антенны |

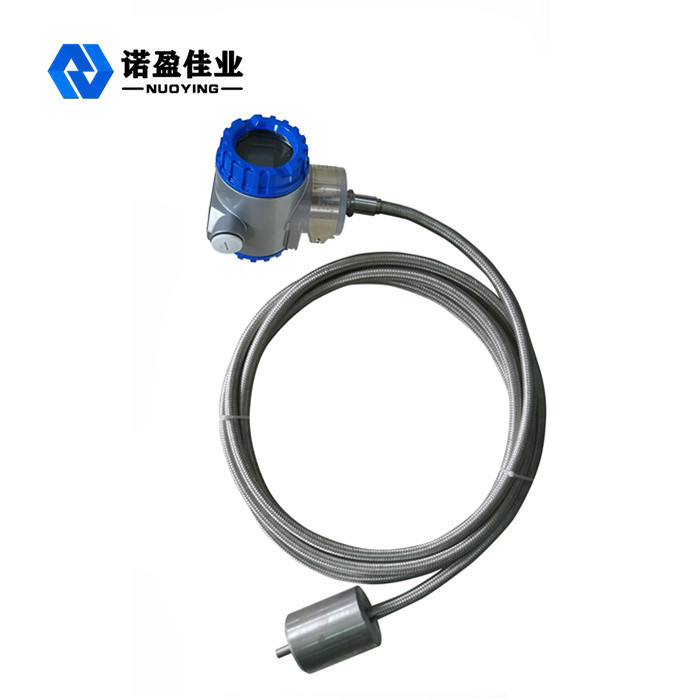

Кабель, тип поляка |
Материал антенны |
304 316 |
измеряя ряд | 0-50m~5000mm (кабель: 25m) |
Точность измерения | ±0.5mm |
Электропитание | 24VDC (2 линия, линия 4), 220VAC |
выход сигнала |
4… 20mA/HART/RS485/Modbus… |
Работа настоящая |
4… 20mA |
Характеристики нагрузки | Когда течение выход, сопротивление максимальной нагрузки 600Ω; Когда напряжение тока выход, сопротивление максимальной нагрузки 2mA |
Отростчатая температура | -40~+200℃ |
время на ответ | 0.2~5ms |
Отростчатое давление | -0.1~10.0MPa |
Отростчатое соединение | винтовой нарез, кронштейн, фланец (дискретный) |
коэффициент разрешения | ±1mm |
уровни защиты | IP65, IP67, IP68 (дискретные) |
Взрывозащищенная ранг | Exia II CT6 Ga, Exd II CT6 Gb (см. сертификат для деталей) |
Примечание ※: Продукт можно подгонять согласно специфическим требованиям потребителей.
