Подробная информация о продукте:
|
| Применение: | жидкости, пыль, твердые тела | Деталь нет.: | NYRD808 |
|---|---|---|---|
| Форма антенны: | Тип Адвокатуры, тип падения воды | Материал антенны: | 、 316、 304 PTFE |
| Измеряя ряд: | 35m, 40m, 80m | Верность измерений: | 0.05%~0.1%F.S |
| Высокий свет: | метр радиолокатора 70m ровный,передатчик радиолокатора электропитания 24V ровный,Твердый тип передатчик радиолокатора фланца уровня |
||

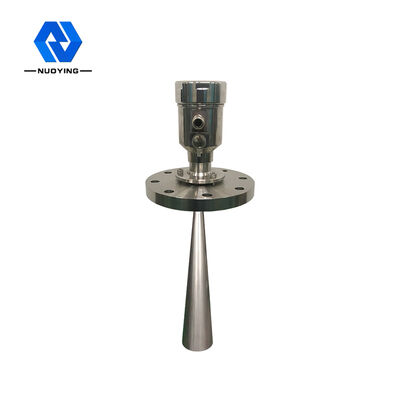

Передатчик уровня радиолокатора Харта метра радиолокатора ящика зерна радиолокатора ровного датчика цемента ровный
Описание

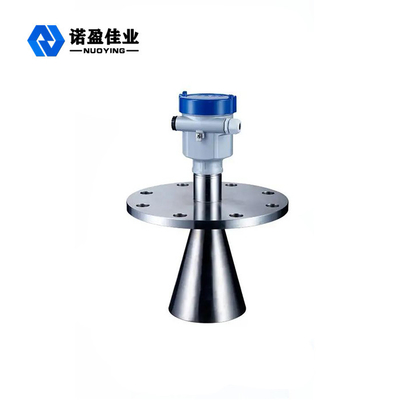

Эта серия радиолокатора ровный метр принял высокочастотный датчик радиолокатора 26G, максимальный ряд измерения может достигнуть до 70 метров. Антенна оптимизированная дальнейшая обработка,
новые быстрые микропроцессоры имеют более высокую скорость и эффективность может быть сделанным анализом сигнала, инструментирование можно использовать для реактора, твердого силосохранилища и очень сложной окружающей среды измерения.
Спецификация
| 70 метров выстраивают в ряд радиолокатор ровный метр принял высокочастотный датчик радиолокатора 26G | |

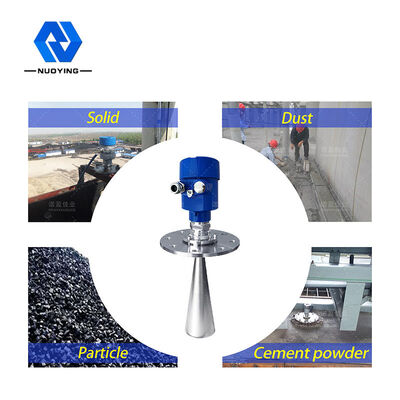

| Применение | Твердый материал, сильная пыль |
| Измеряя ряд | 70 метров |
| Отростчатое соединение | Всеобщий фланец |
| Средняя температура | -40℃ | +250℃ |
| Отростчатое давление | -0,1 | 0,1 Mpa |
| Точность | ± 15mm |
| Ранг защиты | IP67 |
| Диапазон изменения частот | 26GHz |
| Выход сигнала | 4~20mA/Hart (двухпроводное/4) RS485/Modbus |
| Взрывозащищенная ранг | Exia II c T6 Ga |
Принцип
ИМП ульс микроволны антенны передатчика радиолокатора ровный узок, ухудшающаяся антенна передачи. Подвержение микроволны к средней поверхности отражено назад снова антенным устройством получает, отправляет сигнал к радиотехнической схеме автоматически преобразованной в ровные сигналы (потому что скорость распространения микроволны, электромагнитная волна для достижения цели и отраженной задней части к приемнику это время почти мгновенна).
Измерение материала: Дно винтового нареза или поверхность для заклеивания фланца.
Примечание: Убеждайтесь что метр радиолокатора ровный высокий уровень не может войти измеряя шторки
зона (диаграмма d показанная ниже).

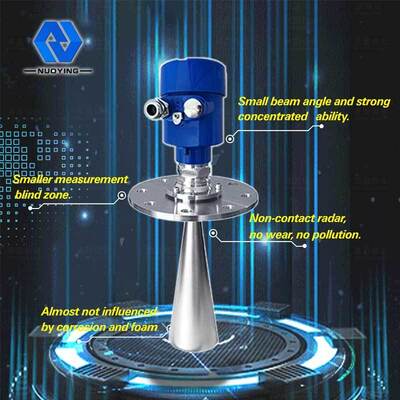

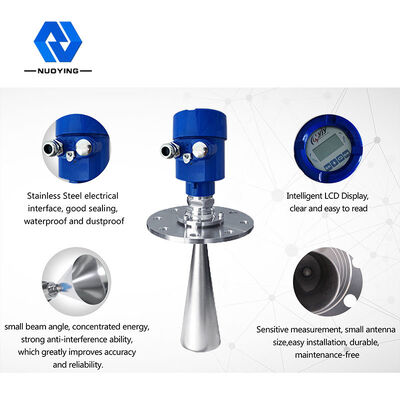

Особенности
Размер антенны Ø небольшой, легкий для установки; Внеконтактный радиолокатор, отсутствие носки, отсутствие загрязнения.
Ø почти отсутствие корозии, влияния пузыря; почти не повлиянный на водяным паром в атмосфере, температуре и изменениях давления.
Окружающая среда пыли Ø серьезная на высокопоставленной работе метра имеет небольшое воздействие.
Ø более короткая длина волны, отражение твердого поверхностного наклонения лучшее.
Угол пучка Ø небольшой, энергия сконцентрирован, может увеличить способность отголоска и избежать взаимодействие.
Ø измеряя ряд более небольшое, для измерения произведет хорошие результаты.
Коэффициент сигнал-шума Ø высокий, государство ровной зыбкости может получить лучшее представление.
Частота коротковолнового диапазона Ø, измерение твердой и низкой диэлектрической константы самого лучшего выбора.
Требования к установки
Установите в диаметр 1/4 или 1/6. Примечание: расстояние между минимальным расстоянием стены танка должно быть танком высокие 1/10.
Примечание: 1. материал
центр контейнера 2.The или ось симметрии
Верхний конический уровень танка, можно установить на
верхняя часть танка промежуточна, может гарантировать измерение к коническому дну.
Антенна питания к вертикальной поверхности выравнивания. Если поверхность груба, то угол стога необходимо использовать для того чтобы отрегулировать угол фланца cardan антенны к поверхности выравнивания.
(Должный к твердому поверхностному наклону причинит затухание эха, даже потерю сигнала.)
Танк Ø конический нельзя установить над портом питания.
Примечание: на открытом воздухе установка должна принять навес.
1. правильный
2. измерения ошибки rainproof
Ø аппаратура нельзя установить в сдобренное или приданное куполообразную форму промежуточное звено крыши. В дополнение к продукции косвенный отголосок также повлиян на отголосками. Множественный отголосок может быть больше чем реальное значение отголоска сигнала, потому что через верхнюю часть смогите сконцентрировать множественный отголосок. Так не смогите быть установлено в центральное местоположение.
1. Правильный
2. Ошибка
Ø там препоны влияя на плиту отражения измерения необходимую.
1. Правильный
2. Ошибка
Электрическое соединение
Напряжение тока электропитания:
(4~20) mA/HART (двухпроводная система)
Электропитание и сигнал выхода настоящий
публикация кабеля экрана 2 ядров. Ряд подачи напряжения видит технические данные. Для внутреннеприсуще безопасного типа должен быть барьер безопасности между электропитанием и аппаратурой.
(4~20) mA/HART (четырехпроводная система)
Отдельное электропитание и настоящий сигнал,
соответственно используя силовой кабель. Ряд подачи напряжения видит технические данные.
RS485/Modbus
Сигнальная линия электропитания и Modbus отдельная drespectively используя защищаемый кабель, ряд напряжения тока электропитания увидеть технические данные.
вопросы и ответы
Q: Сколько времени вы ответите я?
: Мы свяжемся вы как можно скорее но в течение 12 часов
Q: Могу я получить некоторые образцы?
: Да, заказ образца доступен для качественной проверки и теста рынка. Но вы должны оплатить срочную цену.
Q: Как скоро смогите вы аранжировать вашу продукцию?
: Как только получающ ваше подтверждение продукта и получающ предплату, продукция будет начата немедленно.
Q: Что срок поставки?
: Он обычно принимает около 3-5 рабочих дней для небольшого заказа и 10-15 дней для большого заказа.
Q: Как вы контролируете ваше качество?
: 3 шага осмотра (оригинала, продукции, и готовых товаров) + хорошее обслуживание гарантии (1 год свободный для изменения новый одного без любых человеческих факторов повреждения).
Q: Какие сертификаты вы имеете?
: ISO9000, CE, взрывозащищенная аттестация, RoHs готовое. И перед delievry товаров, аттестацию осмотра качества и безопасности выданную третьими частями также можно предложить.
Q: Смог я посетить вашу фабрику?
: Очень радушный! Муха к порту воздуха Xian Yang. Было большим удовольствием для нас.
Q: Что ваши условия гарантии?
: Мы предлагаем 12 месяца времени гарантии.
Q: можете вы обеспечить OEM & подгонянное обслуживание?
: Да, OEM и ODM оба доступного, мы имеют профессиональный отдел НИОКР который может обеспечить профессиональные решения для вас.
Упаковка & грузить
Технический параметр
| Применение | Все виды жидкостей (сильной корозии, низкой диэлектрической константы, активности, пара, кристаллизации, конденсации, slurry, высокой температуры и высокого давления, etc.) |
| Все виды пыли (сильной пыли, плавая пыли, порошка цемента, порошка известки, пепла, кристаллизации и других случаев) | |
| Различные твердые тела (зерно, небольшие камни, железная руда, уголь, etc.) | |
| Номер деталя | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Форма антенны | Тип Адвокатуры, тип падения воды, тип плиты, тип рожка, тип поверхности, тип объектива |
| Материал антенны | PTFE, 304 316, PP, PFA |
| Измеряя ряд | 10m, 20m, 30m, 35m, 40m, 80m |
| Верность измерений | 0.05%~0.1%F.S |
| Электропитание | 24VDC (двухпроводной, четырехпроводной), 220VAC |
| Выход сигнала | 4-20mA/HART/RS485/Modbus… |
| Отростчатая температура | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Отростчатое давление | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Отростчатое соединение | Поток, кронштейн, фланец, струбцина здоровья (опционная) |
| Электрический интерфейс | M20x1.5, 1/2» NPT |
| Ранг защиты | IP65, IP67, IP68 (опционные) |
| Взрывозащищенная ранг | ExiaIICT6 Ga, ExdIICT6 Gb (как показано в сертификате) |
