Подробная информация о продукте:
|
| Типичное применение: | Жидкостный (сильная корозия, низкая диэлектрическая константа, прилипание, высокая температура и выс | Модель продукта: | NYRD701 |
|---|---|---|---|
| Тип антенны: | тип поляка, двойной тип кабеля, двухполюсный тип, трубка ведомой волны | Материал антенны: | 304, 316, PTFE |
| Измеряя ряд: | 6m, 30m | Отростчатая температура: | - ℃ 40~+130, - ℃ 40~+250, - 40~+500℃ (подгонял) |
| Отростчатое давление: | - 0.1~2.0MPa, - 0.1~4.0MPa (подгонял) | Точность измерения: | 0.05%~0.1% F.S |
| Высокий свет: | Передатчик уровня Gwr типа носителя контакта,Метр радиолокатора NYRD701 ровный,Передатчик радиолокатора диэлектрического постоянного ровный |
||

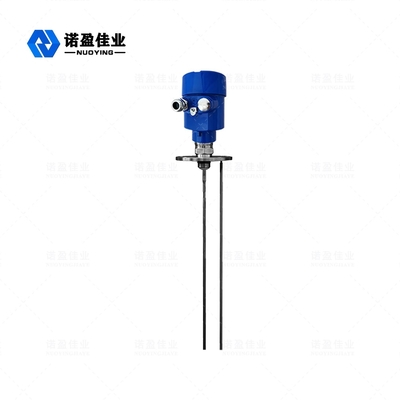

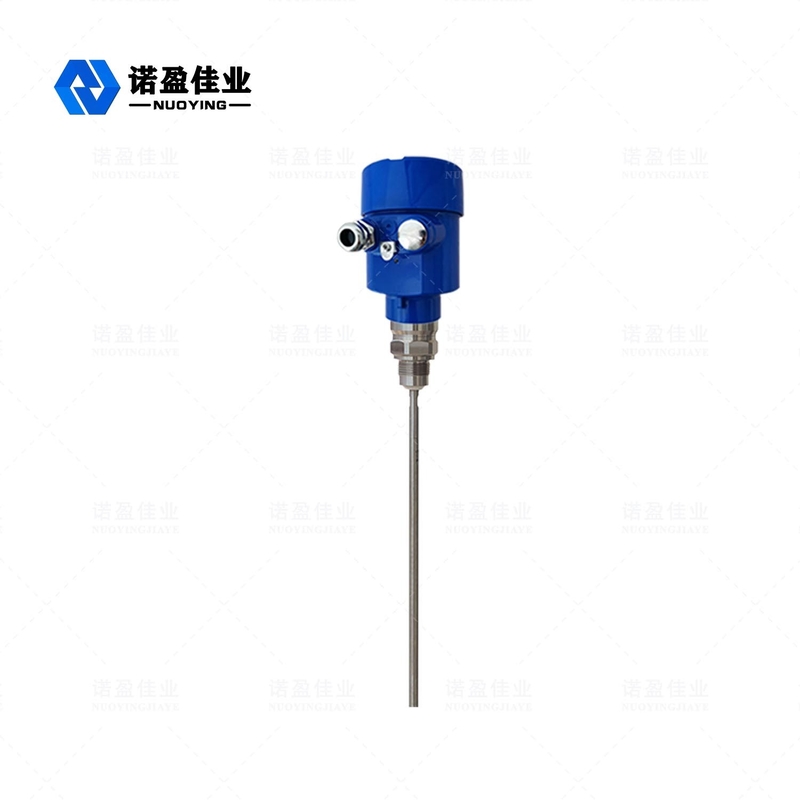

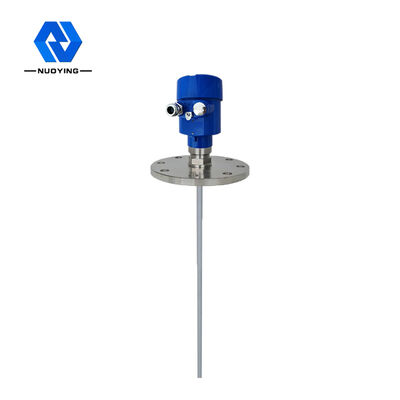

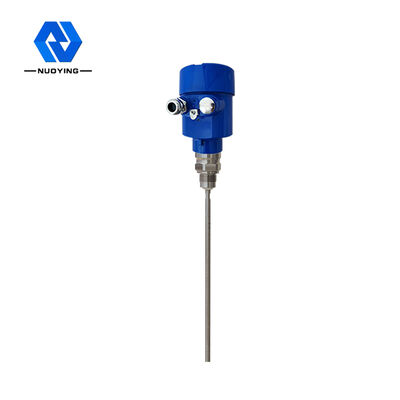

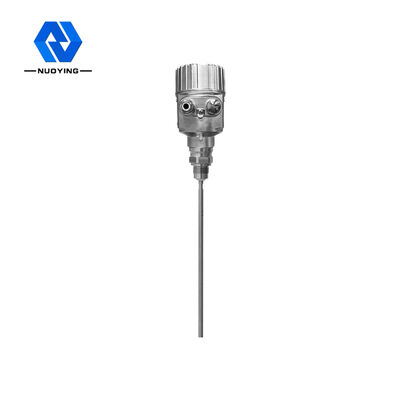

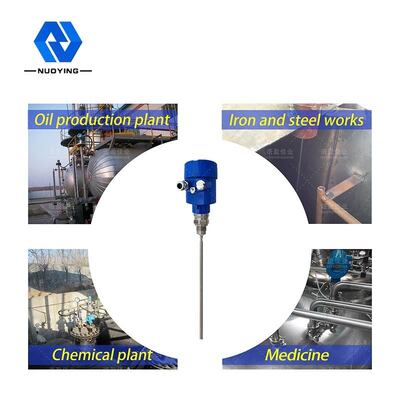

Уровень радиолокатора ведомой волны высокой точности измеряет средний контактируя тип соответствующий для диэлектрической константы
Принцип действия метра высокотемпературного и высокого радиолокатора ведомой волны сопротивления давления ровный
Высокочастотный ИМП ульс микроволны отправленный радиолокатором ведомой волны передает вдоль компонента обнаружения (стальной кабель или стальная штанга). Когда волна столкнется измеренное средство, должное к неожиданному изменению диэлектрической константы, некоторому из ИМПа ульс волны отразит немедленно назад к передатчику. Промежуток времени между переданным ИМПом ульс и отраженным ИМПом ульс пропорциональн к расстоянию измеренного средства.
входной сигнал
Радиолокатор ведомой волны измеряя аппаратура основанная на принципе перемещения времени. Волна радиолокатора бежит на скорости света, и время выполнения можно преобразовать в ровный сигнал через электронные блоки. Зонд отправляет вне высокочастотный ИМП ульс и распространяет вдоль зонда кабеля или штанги. Когда ИМП ульс встречает материальную поверхность, отражено назад и получено приемником в аппаратуре, и сигнал расстояния преобразован в материальный ровный сигнал.
Отраженный сигнал ИМПа ульс передан радиотехнической схеме аппаратуры вдоль зонда кабеля или штанги, и процессам микропроцессора сигнал определить отголосок произведенный ИМПом ульс микроволны на материальной поверхности. Правильное опознавание сигнала отголоска завершено программным обеспечением ИМПа ульс. Расстояние d от материальной поверхности пропорционально к перемещению t времени ИМПа ульс.
выход
Установите путем inputting пустая высота e танка (пункт =zero), высота f полного бака (ряд =full) и некоторые параметры применения. Параметры применения автоматически приспособят аппаратуру к окружающей среде измерения, соответствие к выходу 4-20mA.
Характеристика продукта метра радиолокатора ведомой волны ровная
Метр радиолокатора ведомой волны ровный принимает технологический прочесс предварительной микроволны и технологический прочесс уникального отголоска открытия отголоска. С измерением контакта, точность измерения высока и измерение более точно. В то же время, радиолокатор ведомой волны сопротивляется прилипанию и не повлиян на внешней средой как средние температура и прилипание.

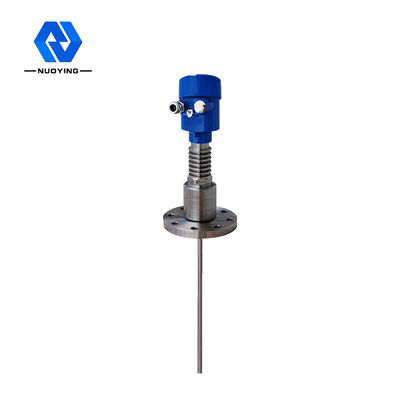

Разнообразие отростчатые режимы соединения и типы компонентов обнаружения делают метр уровня радиолокатора ведомой волны серии 70X соответствующий для различных сложных условий труда и применений. Например: ; Высокотемпературное, высокое давление и низкие средства массовой информации диэлектрического постоянного.

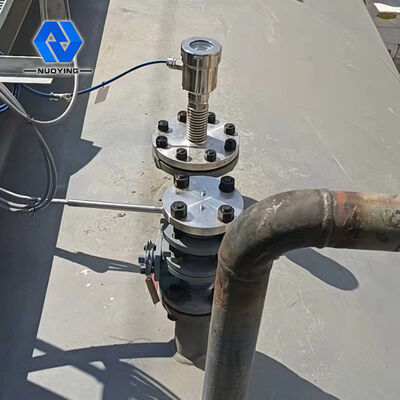

Оно принимает режим деятельности ИМПа ульс, с весьма - низкой силой излучения, и может быть установлено в различный металл и неметаллические контейнеры, без вреда к человеческому телу и окружающей среде.
Параметр продукта метра радиолокатора ведомой волны ровный
|
Типичное применение |
Жидкостный (сильная корозия, низкая диэлектрическая константа, прилипание, высокая температура и высокое давление, встроенный змеевик для обогрева, лестница, промежуточная плита этажных прессов и другие сложные случаи) пыль (пепел, порошок известняка, порошок цемента, бетон и другие средства массовой информации) Твердый (небольшие частицы, зерно, небольшие камни, песок, etc.) |
|
Модель продукта |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
|
Тип антенны |

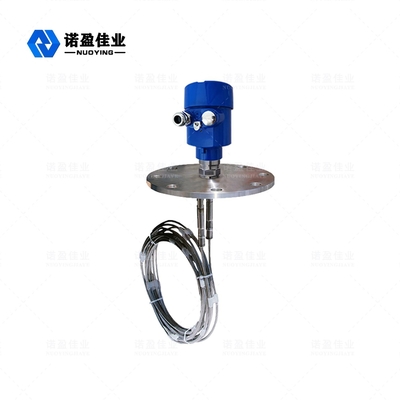

тип поляка, двойной тип кабеля, двухполюсный тип, трубка ведомой волны |
|
Материал антенны |
304, 316, PTFE |
|
Забор отголоска |
55 раз в секунду |
|
Измеряя ряд |
6m, 30m |
|
Измеряя точность |
0.05%~0.1% F.S |
|
Отростчатая температура |
-40~+130 ℃, - ℃ 40~+250, - 40~+500℃ |
|
Процесс Presure |
-0.1~2.0MPa, - 0.1~4.0MPa |
|
Отростчатое соединение |
поток, кронштейн, фланец, санитарная струбцина (опционная) |
|
Электрический интерфейс |
M20 x 1,5, NPT 1/2 " |
|
Сила поставки |
24VDC (двухпроводной, четырехпроводной), 220VAC |
|
Выход сигнала |
4-20 мам /HART/RS485/Modbus.. |
|
Ранг защиты |
IP67, IP68 (опционные) |
|
Взрывозащищенная ранг |
Exia II CT6 Ga, Exd II CT6 Gb (детали в сертификате) |
Метр радиолокатора ведомой волны ровный
